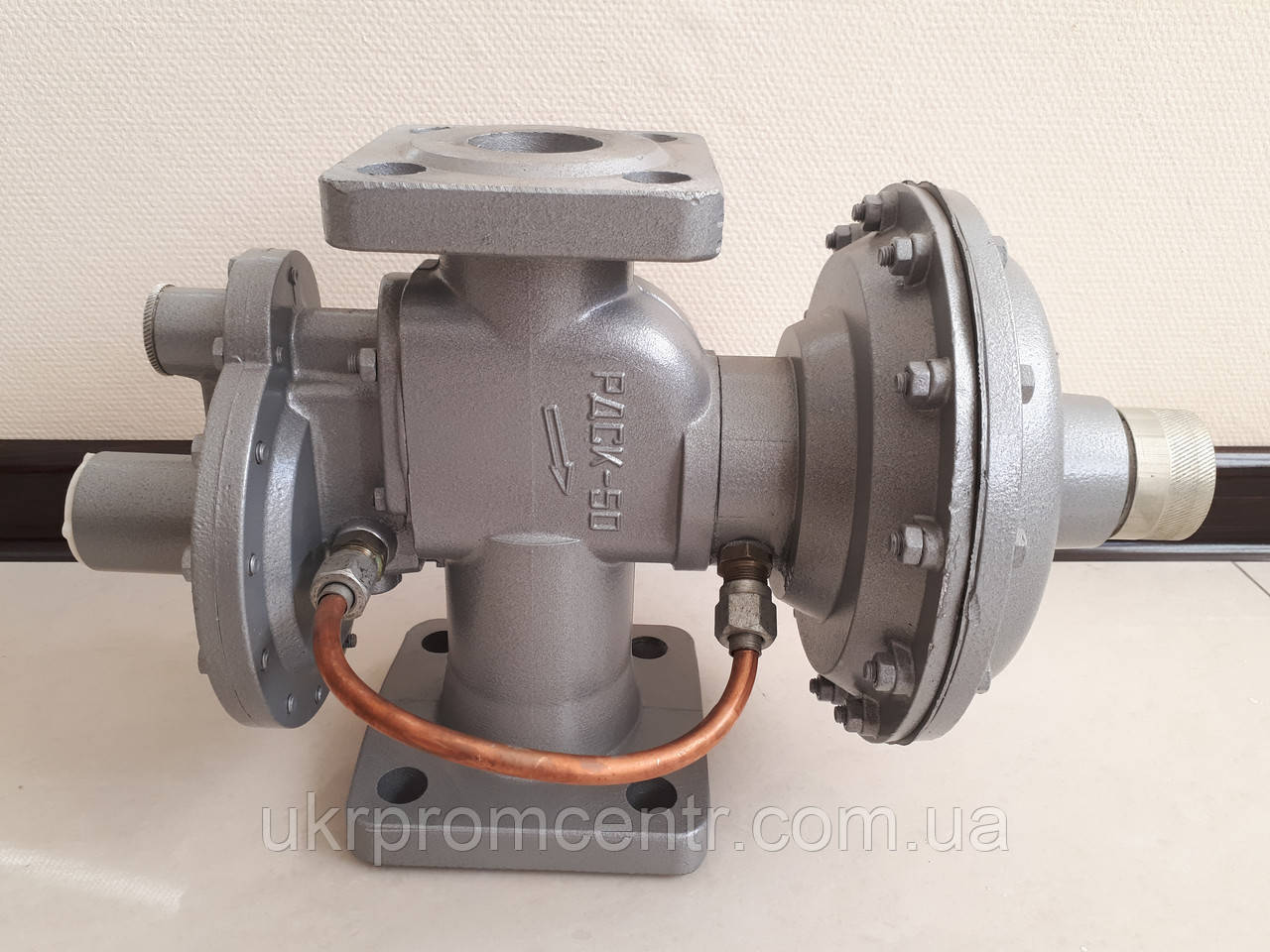

Регулятор тиску газу РДСК-50М-1; РДСК-50М-3; РДСК-50БМ
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
- Під замовлення
- Оптом і в роздріб
Відправка з 17 грудня 2024- +380 (95) 617-28-80
Регулятор тиску газу середній комбінований призначений для редукування високого або середнього тиску газу на середній, а також для автоматичного підтримання середнього вихідного тиску газу на заданому налаштованому рівні. Автоматичного вимкнення подавання газу у разі підвищення або зниження вихідного тиску газу вище заданого.
Кліматичне виконання У2 ГОСТ 15150-69, за температури -40 +60 °C.
Регулятори РДСК виготовляються в таких виробленнях
- РДСК- 50 М-1 діапазон настроювання вихідного тиску від 10÷40кПа
- РДСК- 50 М-3 діапазон настроювання вихідного тиску від 40÷100 кПа
- РДСК- 50 БМ діапазон настроювання вихідного тиску від 270÷300кПа
Технічні характеристики
|
№ |
Параметри, од. виміру |
Величини |
||||
|
РДСК |
||||||
|
50М-1 |
50М-3 |
50БМ |
||||
|
1 |
Регульоване середовище |
Природний газ ГОСТ 5542-87 |
||||
|
2 |
Вхідний тиск, МПа |
0,05-1,2 |
0,4-1,2 |
|||
|
3 |
Вихідний тиск, кПа |
10-40 |
40-100 |
270-300 |
||
|
4 |
Зона нерівномірності регулювання, % |
±10 |
||||
|
5 |
Максимальна прохідна здатність, м3/год |
1000
|
1200 |
|||
|
6 |
Діапазон настроювання спрацьовування пристрою, що вимикає: -у разі підвищення вихідного тиску, МПа -у разі зниження вихідного тиску, МПа |
(1,2÷1,5) Рожевих
(0,3÷0,5) Рових |
(1,2÷1,5) Рожевих
(0,3÷0,5) Рових |
|||
|
7 |
Приєднувальні розміри: -вхідний патрубок -вихідний патрубок -з'єднання |
Ду 32 Ду 50 Фланцовий ГОСТ 12820-80 |
||||
|
8 |
Габаритні розміри, мм -довжина -ширина -висота |
230 188 400 |
230 142 450 |
|||
|
9 |
Будівельний розмір, мм |
230 |
230 |
|||
|
10 |
Маса, кг, не більш ніж |
6,5 |
||||
Пропускна здатність регуляторів м3/год залежно від вх. і вих. тиску газу
РДСК-50М-1; 50М-3; 50БМ.
|
Рвх., МПа |
50М-1; 50М-3 |
50БМ |
||||
|
Р вих., кПа |
||||||
|
16 |
25 |
40 |
60 |
100 |
270-300 |
|
|
0,1 |
115 |
109 |
100 |
90 |
- |
- |
|
0,2 |
180 |
180 |
250 |
250 |
230 |
- |
|
0,3 |
240 |
240 |
330 |
330 |
330 |
- |
|
0,4 |
300 |
300 |
400 |
400 |
400 |
450 |
|
0,5 |
360 |
360 |
500 |
500 |
500 |
600 |
|
0,6 |
420 |
420 |
600 |
600 |
600 |
750 |
|
0,7 |
480 |
480 |
650 |
650 |
650 |
800 |
|
0,8 |
540 |
540 |
720 |
720 |
720 |
850 |
|
0,9 |
600 |
600 |
800 |
800 |
800 |
900 |
|
1,0 |
660 |
660 |
860 |
860 |
860 |
1000 |
|
1,1 |
720 |
720 |
920 |
920 |
920 |
1100 |
|
1,2 |
780 |
780 |
1000 |
1000 |
1000 |
1200 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Максимальний вхідний тиск | 12 бар |
| Користувальницькі характеристики | |
| Пропускна здатність | 1200 |
