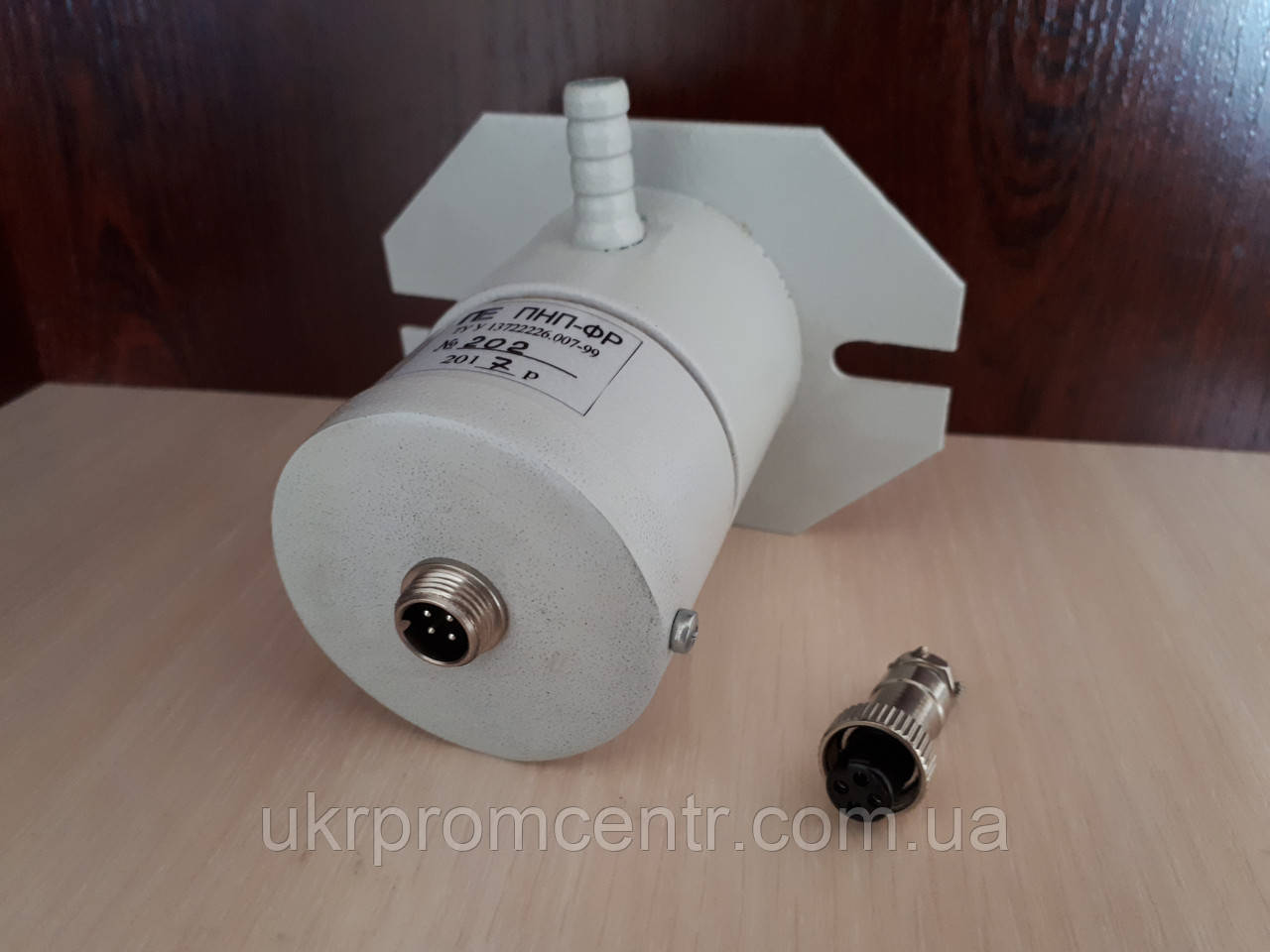

Перетворювач наявності полум'я (фотодатчик) ПНП-МФР, ПНП-МФД

 Перетворювач наявності полум'я типу ПНП-М (далі "перетворювач") призначений для формування з вхідного природного сигналу — пульсації світності полум'я — дискретний сигнал у формі зміни стану контактів реле (за наявності пульсації світності полум'я — контакти замкнуті).
      Перетворювач випускається у двох модифікаціях:
― ПНП-МФР — як чутливий елемент слугує фоторезистор ФР1-3;
― ПНП-МФД — як чутливий елемент слугує фотодіод.
     Перетворювач застосовується для роботи з блоком контролю полум'я типу БКПР-П.
   Перетворювач можна використовувати з будь-якими іншими пристроями контролю полум'я пальникових пристроїв замість фоточастотних датчиків типу ФДЧ.
    Перетворювач виготовляється за 4 категорії розміщення ГОСТ15150-69 у кліматичному виконанні УХЛ і призначений для роботи за температури навколишнього повітря від 5 до 50 °C і відносної вологості не більш ніж 80%.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

1. Живлення перетворювача відбувається від джерела постійної напруги плюс (12 ±2) В. Внутрішній опір джерела живлення має бути (560 +60/-90) Ом.

2. Струм, споживаний перетворювачем від джерела живлення, мА, не більш ніж 25

3. Вихідний сигнал — дискретний у формі зміни стану контактів реле (за наявності полум'я — контакти замкнуті).

4. Комутаційна здатність контактів реле вказана в таблиці 1
Таблиця 1

Діапазон комутації                                       Род тока
Ток, А                         Напруга, В
Не більш ніж 0,2               Не більш ніж 125                   Змінний 50 Гц
Не більш ніж 0,5               Не більш ніж 30                     Постійний

5. Довжина кабелю під'єднання, м, не більш ніж 50
6. Габаритні розміри, мм, не більш ніж 100 х 110 х 130
7. Маса, кг, не більш ніж 0.5
