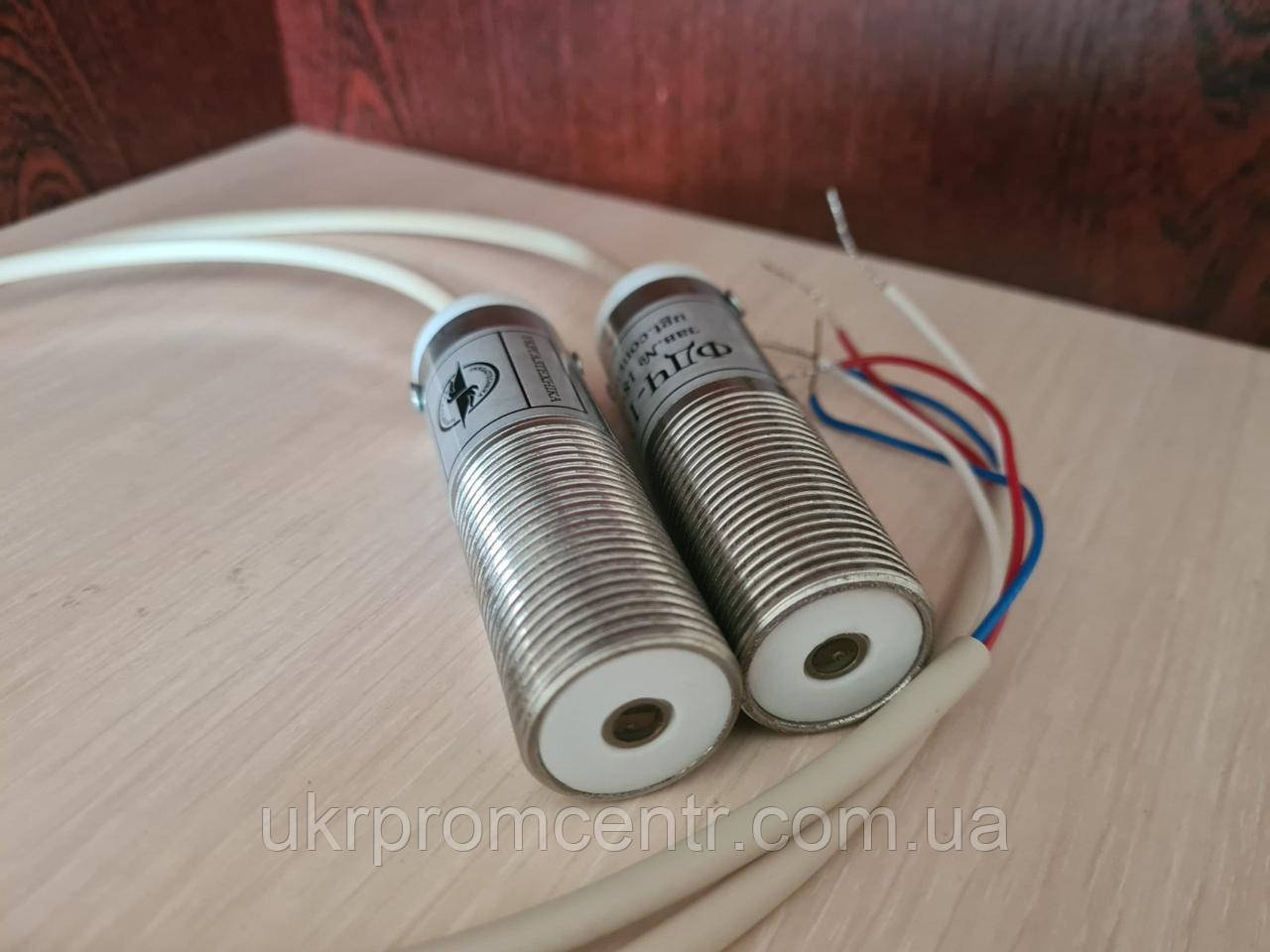

Фотодатчик низькочастотний ФДЧ-1М

Фотодатчик низькочастотний ФДЧ-1М призначений для використання в автоматизованих системах контролю наявності полум`я в пічах, водогрійних та парових котлах.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Напруга живлення (постійна),В........................12 - 24

Струм споживання (не більше),А..........................0,02

Параметри вихідного сигналу:

тип - відкритий коллектор ток (не більше), А .............................................0,05

напруга (не більше), В......................................30

Диапазон частот пульсацій полум`я, Гц..........від 1 до 20

Температура довкілля, °С................................від -10 до +50

Відносна вологість, %.......................................90

Затримка на спрацювання (не більше), с ........0,7

Маса (не більше), кг..........................................0,3

ПРИНЦИП ДІЇ

Зміна освітлення в точці, на котру направлений ФДЧ-1М, викликана наявністю полум`я, приводить до зміни опору фоторезистора. Сигнал з фоторезистора подається на полосовий фільтр ПФ, де пригнічуються складові сигнала вище 20 Гц. Відфільтрований сигнал подає на детектор, де перетворюється в постійну напругу, пропорційну амплітуді вхідного сигналу. Ця напруга порівнюється з опором за домопогою компаратора, який за результатом порівняння керує роботою вихідного ключа.
