Фотодатчик активний ФДА

Фотодатчик активний (ФДА) виготовлений відповідно до ТУ У 30850584.001-01 та призначений для контролю наявності полум'я в котлах, що працюють як на газових, так і на рідинних пальниках спільно з автоматикою БАУ-ТП-1 "Альфа-М, БАУ-ТП-2" або з іншими автоматиками.

Режим роботи - тривалий.

Технічні характеристики.

·           Напруга живлення ― в межах від 10 до 24 Вольт постійного струму

·          Частота мерехтіння контрольованого полум'я ~ від 2 до 40 Герц

·          Кількість дискретних виходів ― один

·          Струм вихідного ключа не більше 75 мА

·          Споживана потужність не більше 0,2 Вт

·    | Маса не більше 0,15 кг

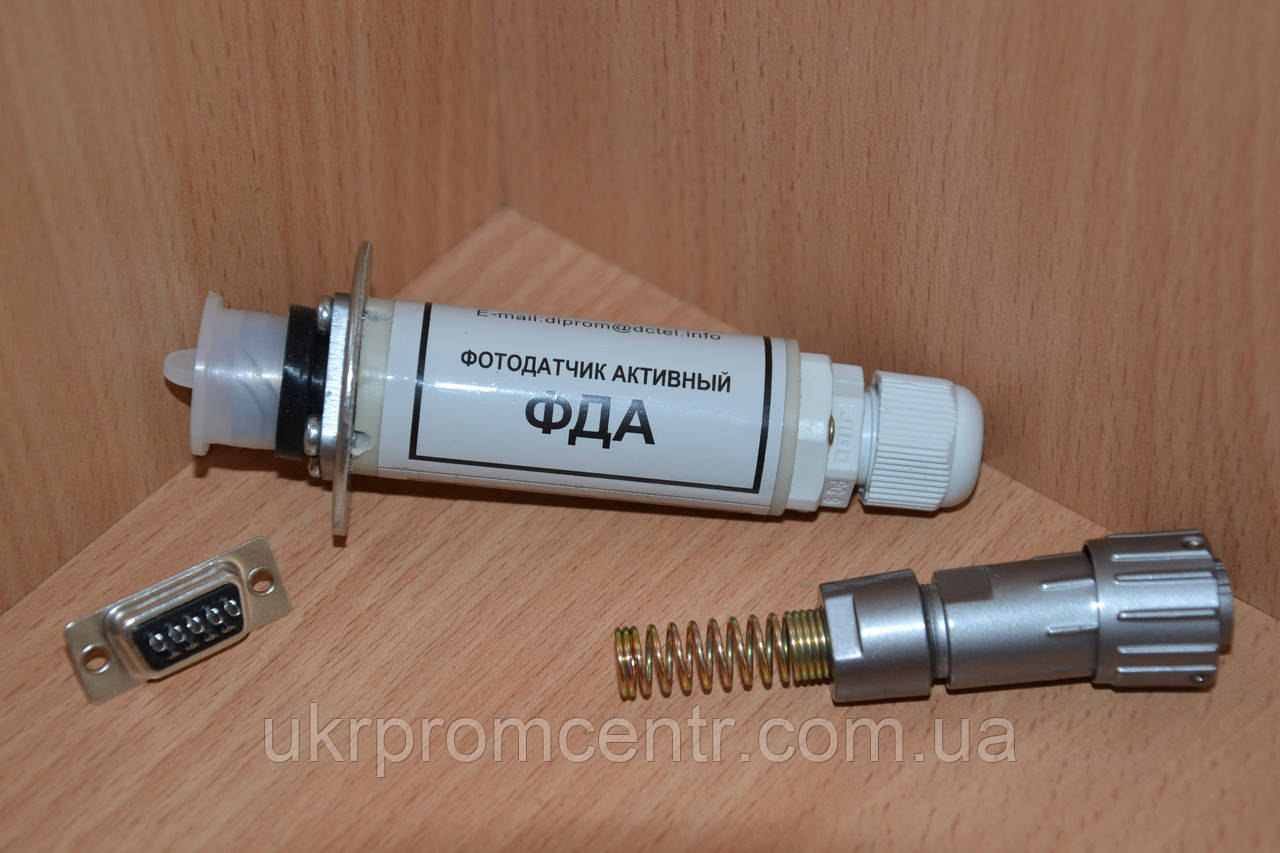

Конструктивно ФДА виконаний у вигляді циліндра з фланцем. З одного боку ФДА знаходиться світлочутливий елемент, з іншого - фланець і роз'єм для підключення.

Світлочутливим елементом служить фоторезистор. Схема частотного фільтра, підсилювача, компаратора та джерела живлення виконана на мікроелементах. Як вихідний ключ застосовується n-p-n транзистор. Вихідний ключ виконаний за схемою "відкритий колектор".
