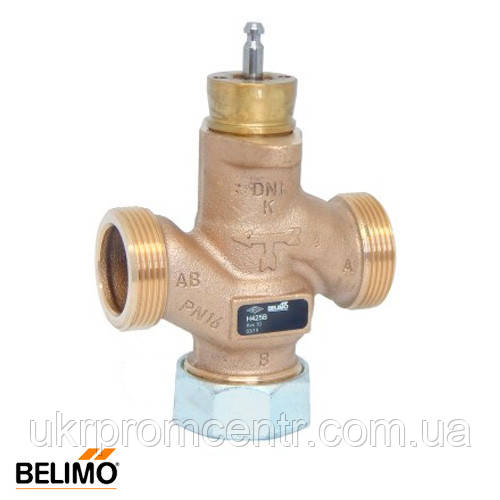

Двоходовий сідельний клапан Belimo H425B G 1 1/2" DN 25 Kvs 10

Сідельні регулюючі двоходові клапани Belimo H4...B

Двоходові сідельні клапани із зовнішнім різьбленням Belimo H4…B призначені для керування потоками тепло- та холодоносія у водяних контурах установок підготовки повітря та опалювальних установок.

Принцип роботи двоходових регулюючих клапанів Belimo H4 ...B

Сідельний клапан приводиться в дію електроприводом лінійної дії. Електропривод керується стандартним аналоговим сигналом 0...10 В або за триточковою схемою і пересуває конус клапана - робочий елемент - положення, відповідне керуючому сигналу.
Привід легко кріпиться до шийки клапана за допомогою спеціального хомута. Шток клапана автоматично з'єднується із штоком приводу. Привід захищений від короткого замикання та від переполюсування живлення. Шток приводу показує стан клапана механічним індикатором на настановній скобі.

Особливості сідельних різьбових клапанів Belimo H4 ...B

• Рівновідсоткова характеристика зміни потоку, забезпечена профілем конуса клапана
• Можливість ручного керування, використовуючи шестигранний ключ для повороту приводу
• Може бути перетворений на триходовий клапан шляхом зняття заглушки з порту В
• Середовище, що регулюється: холодна або гаряча вода, вода з антифризом < 50% від об'єму
• Діапазон робочих температур: -10 ... +120 ° С
• Хід штока: 15 мм

Матеріали клапана:

• корпус – бронза
• конус клапана – латунь
• шток – бронза
• ущільнення штока - EPDM
• сідло - нержавіюча сталь

Схеми та креслення

Двоходовий сідельний клапан Belimo H425B G 1 1/2" DN 25 Kvs 10

Характеристики товара: Двоходовий сідельний клапан Belimo H425B G 1 1/2" DN 25 Kvs 10

Робочі умови

Матеріали

Фізичні характеристики: розмір, об'єм, вага
