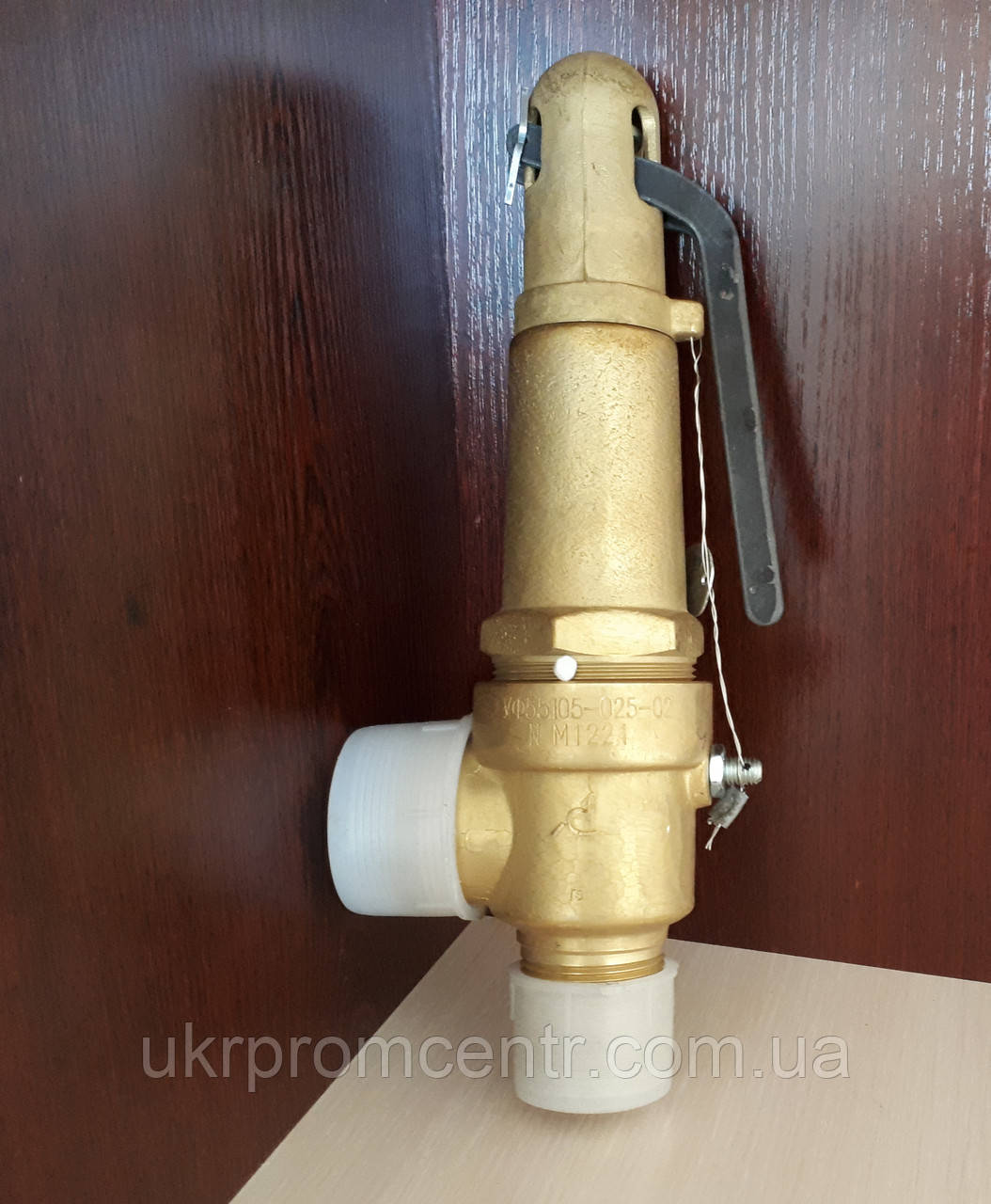

Клапан запобіжний 17б5бк (УФ55105-025)

Призначення

Клапан запобіжний автоматичний латунний призначений для автоматичного випуску робочого середовища у разі перевищення тиску в котлах типу Е. Застосовуються як запобіжний пристрій для захисту обладнання від неприпустимого тиску за допомогою скидання надлишку робочого середовища на трубопроводах рідких і газоподібних середовищ у газовій, хімічній, нафтохімічній, енергетичній та інших галузях промисловості.

Технічні характеристики

Умовний прохід Ду — 25 мм

Тиск умовний — до 1.6 (16) МПа (кгс/см2).
Тиск робочий (попередні параметри) —
0.1 — 0.2 (1 — 2) МПа (кгс/см2);
0.2 ― 0.4 (2 — 4) МПа (кгс/см2);
0.4 ― 0.8 (4 — 8) МПа (кгс/см2);
0.8 — 1.6 (8 — 16) МПа (кгс/см2).
Тиск закриття — не менш ніж 0.7 Рр, МПа.
Середовище — водяна пара та інші неагресивні газоподібні середовища.
Робоча температура — до +275 град. С.
Приєднання — штуцерно-торцеве (ГОСТ 5890).
Матеріал корпусу — латунь ЛЦ-40С (ГОСТ 17111).
Коефіцієнт витрати — не менш ніж 0.5 (рідність); не менш ніж 0.7 (пар і газ).
Маса — не більш ніж 2.4 кг.
Модифікація котла — Е 1/9.
Термін експлуатації — не менш ніж 15 років.
