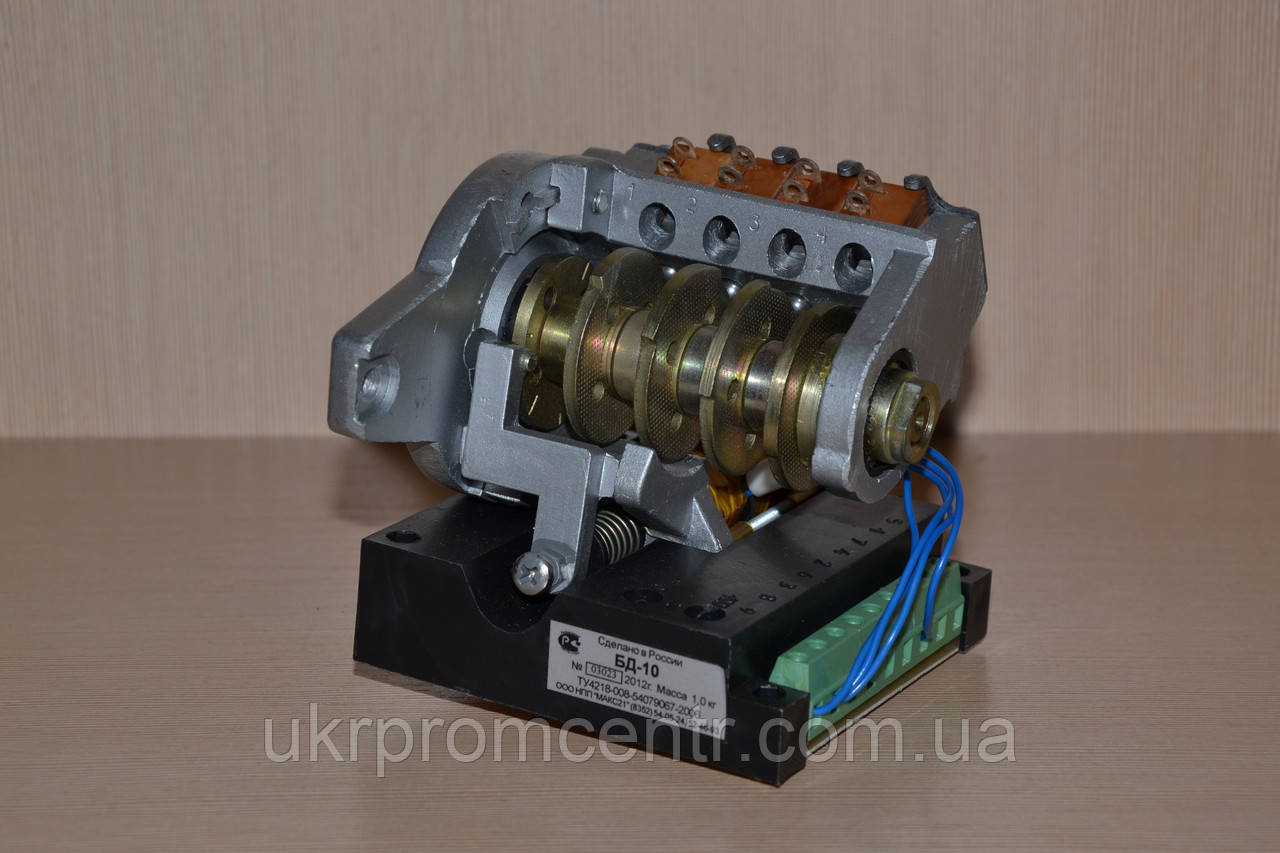

Блок датчика БД-10, БСПТ-10 блок сигналізації положення

Блок сигналізації положення БСПТ-10 — це комплект датчика БД-10 і блока живлення БЖ-10

Призначення

Блок датчика БД-10 призначений для встановлення в виконавчі електричні механізми для перетворення положення вихідного органа механізму на пропорційний електричний сигнал і сигналізації або блокування в крайніх або проміжних положеннях вихідного органа.
Блок датчика призначений для експлуатації під кришкою механізму виконання У2 або Т2

Технічні характеристики

1. Параметри живлення — однофазна мережа змінного струму 220 (+22/-33) V або 230 (+23/-34) V, або 240 +24/-36V частоти (50±1)Hz або (60±1,2)Hz.
   Потужність, споживана від мережі, не більш ніж 9V A.
2. Вхідний сигнал блока — кут повороту вала блока в діапазоні: (0-90)° або (0-225)°.
3. Вихідний сигнал блока — постійний струм 0-5mA у разі опору навантаження до 2,5 доΩ або 0-20mA у разі опору навантаження до 1 доΩ. Амплітудне значення пульсації вихідного сигналу до 1%.
4. Нелінійність блока до 2,5% максимального значення вихідного сигналу.
5. Варіації вихідного сигналу до 1,4% від максимального значення вихідного сигналу.
   Диференціальний хід мікровимикачів до 3°.
   Комутаційний струм мікровимикача Д 303-2С: за постійної напруги 24 і 48V-від 5 mA до 1 А; за змінної напруги 220V частоти 50 або 60Hz-від 20 до 500mA.
   Маса блока датчика не більш ніж 1 кг.

Технічне обслуговування

За 6 місяців роботи, блок необхідно зробити профілактичному огляду.
Під час огляду необхідно:

• очистити поверхню блока від забруднень;
• перевірити настроювання блока і за потреби регулювати згідно з технічним описом.

Через два роки роботи перевірити знос поверхні кулачків, роботу мікроперемикачів. Після цього налаштувати блок згідно з технічним описом. Трудні поверхні змастити мастилом ЛІТОЛ-24.
