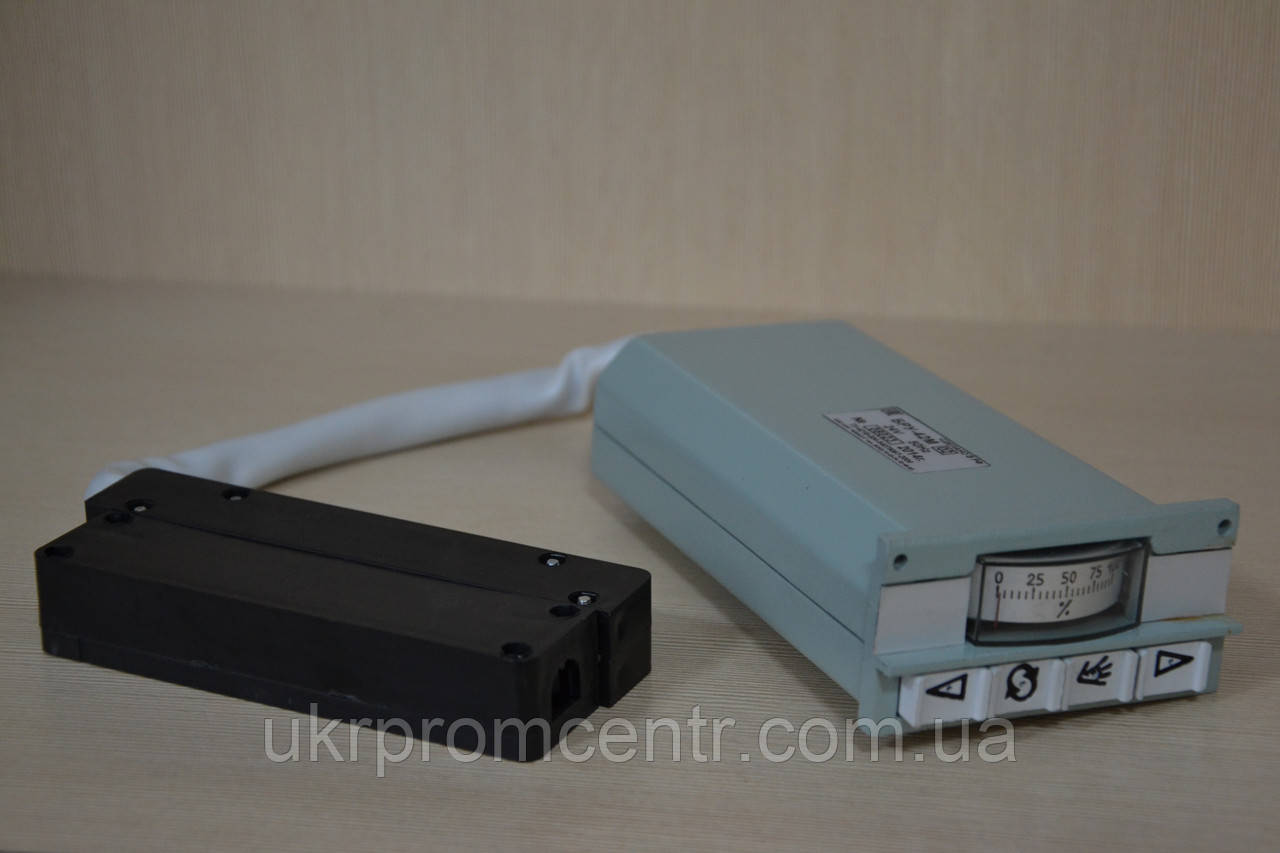

Блоки ручного керування БРУредназначені для перемикання ланцюгів керування виконавчими пристроями, індикації положень ланцюга керування в АСК ТП.
Основні параметри
Виготовлення |
Основні функції |
БРУ-22 |
Ручне або дистанційне перемикання ланцюгів керування на два положення; керування виконавчими механізмами; світлова індикація положення ланцюгів керування. |
БРУ-32 * |
Ручне перемикання з автоматичного режиму керування на ручній і зворотному; виконавчими механізмами за допомогою кнопок "більше-менше"; індикація положення вихідного вала виконавчого механізму за допомогою міліметра; світлова індикація режимів керування й стану ланцюгів керування. |
БРУ-42 * |
Ручне або дистанційне перемикання з автоматичного режиму на ручний і назад; керування виконавчими механізмами за допомогою кнопок "більше-менше"; індикація положення вихідного вала виконавчого механізму за допомогою міліметра; світлова індикація режимів керування й стану ланцюгів керування; визначення положення регульованого органа. |
* Блоки БРУ-32, БРУ-42 мають модифіковані виготовлення, у яких джгут із контактним роз'ємом замінений у корпус блока, стандартним 25-контактним роз'ємом типу D-SUB.
Вхідні сигнали стрільного індикатора БРУ залежно від виконання
Умовне позначення виготовлення |
Межі зміни вхідного сигналу |
Вхідний опір |
БРУ-32-00; -01; -02; -06; -07 БРУ-42-00; -01; -02; -06; -07 |
0 – 5 мА 0-10 В |
£ 500 Ом ³ 10 кОм |
БРУ-32-03, -04;-05; -08;-09 БРУ-42-03; -04;-05; -08;-09 |
4 – 20 мА |
£ 200 Ом |
Електричне живлення — змінний струм номінальною напругою 24 В і частотою 50 Гц.
Споживана потужність — не більш ніж 2,5 В.А.
Маса, не більш ніж: 0,5 кг — БРУ-22; 0, 7 кг — БРУ-32; 0,8 кг — БРУ-42.
- Ціна: від 2 500 ₴
