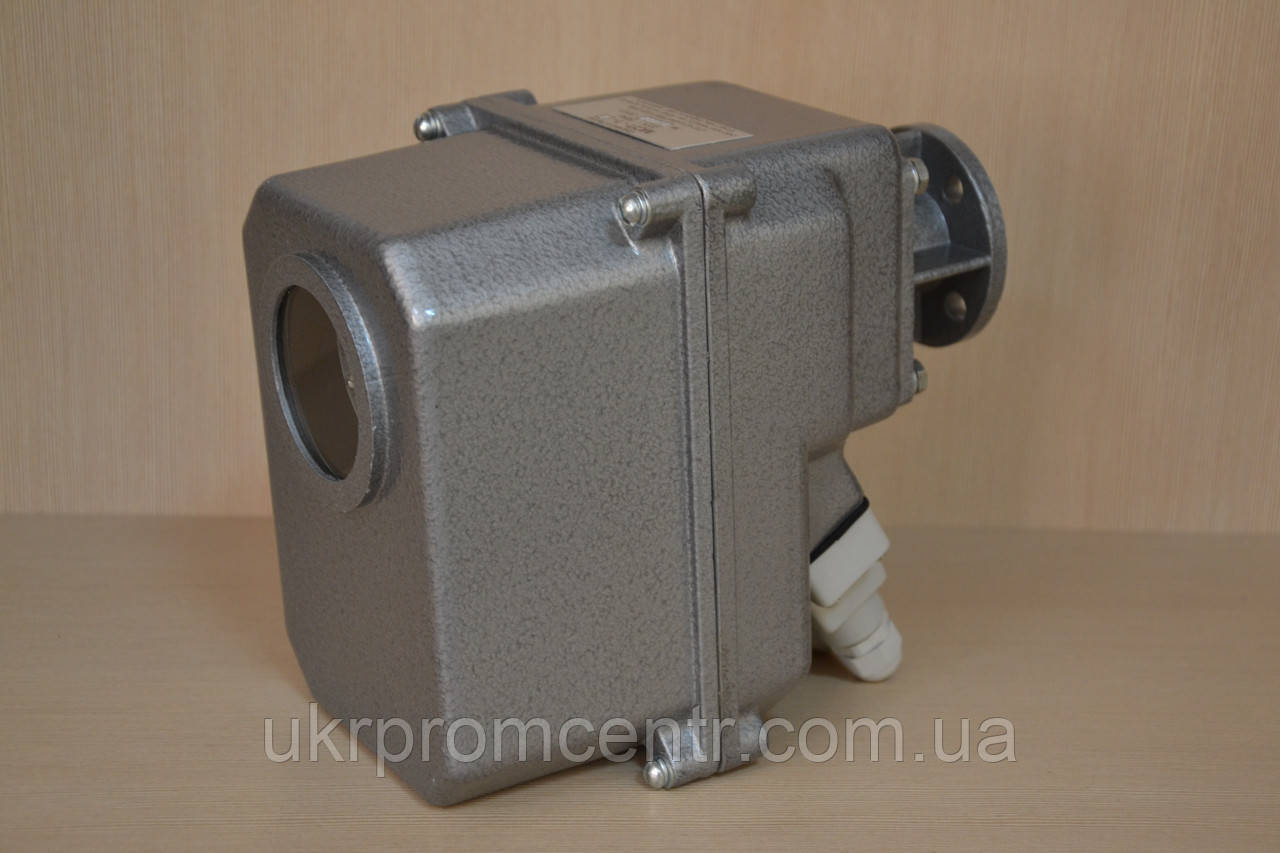

Механізм сигналізації положення МСП-1

Призначення

Механізм сигналізації положення МСП-1 призначений для перетворення обертання багатообертового вала на пропорційний електричний сигнал постійного струму, сигналізації та блокування крайніх або проміжних положень вихідного органа та місцевого отвору положення вихідного органа.

Механізм застосовується для комплектації приводів регульованої арматури, використовуваної в системах автоматичного регулювання технологічних процесів в енергетичній та інших галузях промисловості.

Механізм випускається:

• загальнопромислового виконання — МСП-1, МСП-1I;

МСП-1 і МСП-1І:

• У, категорія розміщення «2» — для роботи за температури навколишнього повітря від 243,15 до 333,15 К (від мінус 30 до плюс 60 °C) і відносної вологості навколишнього повітря до 98% за температури 308,15 К (35 °C) і нижчих температур без конденсації вологи;
• Т, категорія розміщення "2" — для роботи за температури навколишнього повітря від 263,15 до 333,15 К (від мінус 10 до плюс 60 °C) і відносної вологості навколишнього повітря до 100% за температури 308,15 К (35 °C і нижчих температур із конденсацією влаги).

Механізми мають бути захищені від прямого впливу сонячної радіації й атмосферних опадів.

Ступінь захисту механізмів — IP 54, категорія оболонки 2 за ГОСТ 14254-96 забезпечує роботу механізму за наявності в довкілля пилу та бризок води.

Механізми стійкі та міцні до впливу синусоїдальних вібрацій за групою вироблення V (вібрація з частотою від 5 до 120 Hz з амплітудою до 0,25 mm) ГОСТ 12997-84.

Механізми кліматичного виконання «Т» стійкі до впливу пліснявих грибів.

Механізми не призначені для роботи в середовищах, що містять агресивні пари, гази та речовини, що викликають руйнування покриттів, ізоляції та матеріалів, і в вибухобезпечних середовищах.

Механізми стійкі до впливу магнітних полів (постійних і змінних) з частотою 50 Hz з напруженістю до 400 A/m.

Технічні дані

Електричне живлення механізмів — однофазна мережа змінного струму з номінальною напругою 220, 230 або 240 V з частотою (50±1) Hz або 220 V з частотою (60±1,2) Hz.
Допустиме відхилення напруги живлення від номінального в межах від мінус 15 до плюс 10.

Вхідний сигнал механізмів — обертання вхідного вала. Повний хід вхідного вала вказаний у таблиці.

Примітки

1. Значок повного ходу вхідного вала відповідає поворот профільного кулачка токового датчика механізму на 225° (робота на профілі 0-225°).
2. У конструкції механізму передбачена можливість зменшення повного ходу вхідного вала в 2,5 раза зі збереженням максимального значення вихідного сигналу (робота на профіль 0-90°).
3. Індекс «І» у позначенні механізму означає, що механізм виготовлений з індуктивним датчиком.

Електричні обмежувачі переміщення вхідного вала механізму забезпечать можливість настроювання в будь-якій частині робочого ходу на ділянці від 20 до 100% повного ходу вхідного вала.

Вихідний сигнал механізмів — сигнал постійного струму (0- 5) mA за опору навантаження до 2,5 kom, (4-20) або (0-20) mA — за опору навантаження до 1 kOm за ГОСТ 26.011-80.

Нелінійність механізмів не більш ніж 2,5% від максимального значення вихідного сигналу.

Варіація вихідного сигналу механізмів не більш ніж 2,5% від максимального значення.

Для електричного обмеження та сигналізації крайніх або проміжних положень вихідного органа в механізмах передбачені мікровимикачі.
Диференціальний хід мікровимикачів не більш ніж 4% від повного ходу механізму.
Мікровимикачі комутують струм:

• за постійної напруги 24 і 48 V — загальнопромислового виконання від 5 mA до 1 А;
• за змінної напруги 220 V частоти 50 або 60 Hz — від 20 до 500 mA.

Потужність, споживана механізмами — не більш ніж 9 VA, блока підсилювача БУ-30М — 3 VA.

закон розподілу часу безвідмовної роботи — експоненціальний.

Середній термін експлуатації механізму — 10 років.
