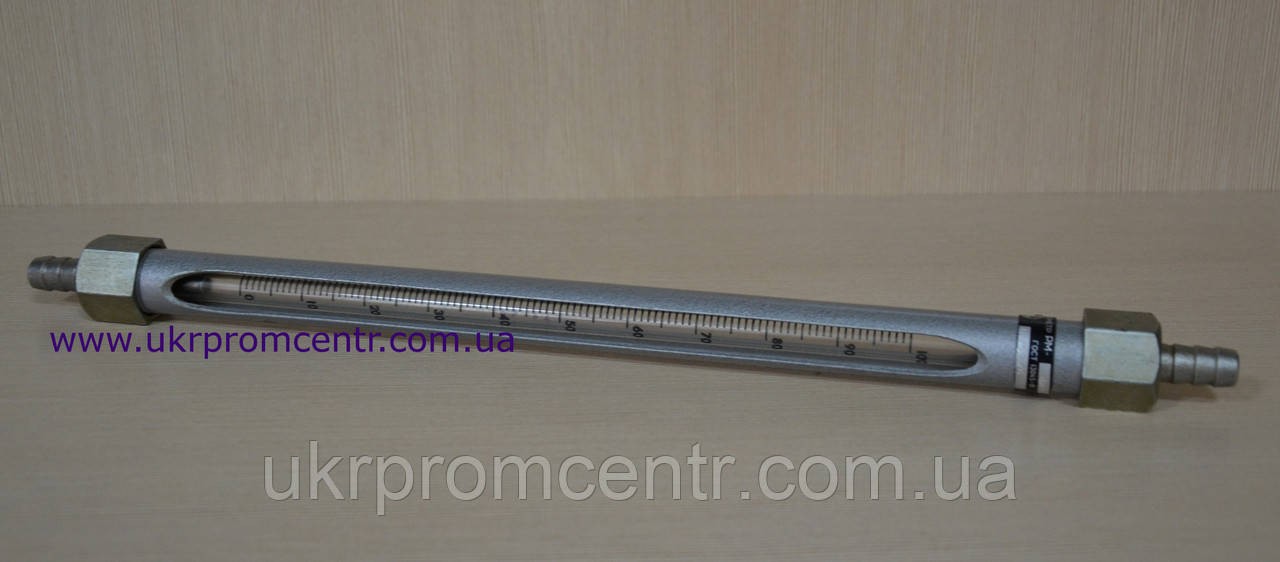

Ротаметр РМ-0,025ЖУЗ

   Ротаметри типу РМ з місцевими показаннями зі скляною трубкою призначені для вимірювання об'ємної витрати однорідних потоків чистих і слабо забруднених рідин із дисперсними увімкненнями сторонніх частинок і для вимірювання об'ємного витрати повітря й газів

   Ротаметри типу РМ випускаються заводом-виробником у чотирьох модифікаціях: РМ-А, РМ-II, РМ-IV, РМ-VI. (Моделі РМ-I, РМ-III, РМ-V не вироблялися й не виробляються)

    Кожна базова модифікація має уніфіковану ротаметричну трубку. Межі вимірювання витрат для цих моделей виходять встановленням відповідного поплавця. Під час виготовлення поплавців на різні діапазони вимірювань використовуються сталь 12Х18Н9Т, фторопласт -4, сплав Д1Т, ебоніт

    Шкала показань приладу умовна рівномірна, нанесена безпосередньо на ротаметричну трубку. Відлік показань виробляють за верхньою крайкою-плівкою.

    Тиск вимірюваного середовища не має перевищувати 6 кгс/см2 (0,6МПа)

    Ротаметри розраховані на експлуатацію за температури вимірюваного та навколишнього середовища від 5 °C до 50 °C, вологості довкілля від 30% до 80%

    Основна похибка ротаметрів моделі РМ-А становить ±4%, а інших моделей ±2,5% від верхньої межі вимірювань

    Градуювання ротаметрів — індивідуальне виготовляється заводом-виробником по воді або повітрю. Для інших середовищ, необхідно перерахувати витрату з води або повітря на цю вимірювану рідину або газ

    Технічні характеристики:

    Верхня межа вимірювань — 0,025 м3/год

    Матеріал поплавців приладу ротаметра — сплав Д1Т

    Матеріал внутрішньої арматури — сталь 12Х18Н9Т

    Умовний прохід — 6 мм

    З'єднання приладу ротаметр із трубопроводом — ніпельний 11,5 мм або нарізне М10х1

    Габаритні розміри — 320х27,7 мм

    Маса приладу ротаметр — 0,4 кг
