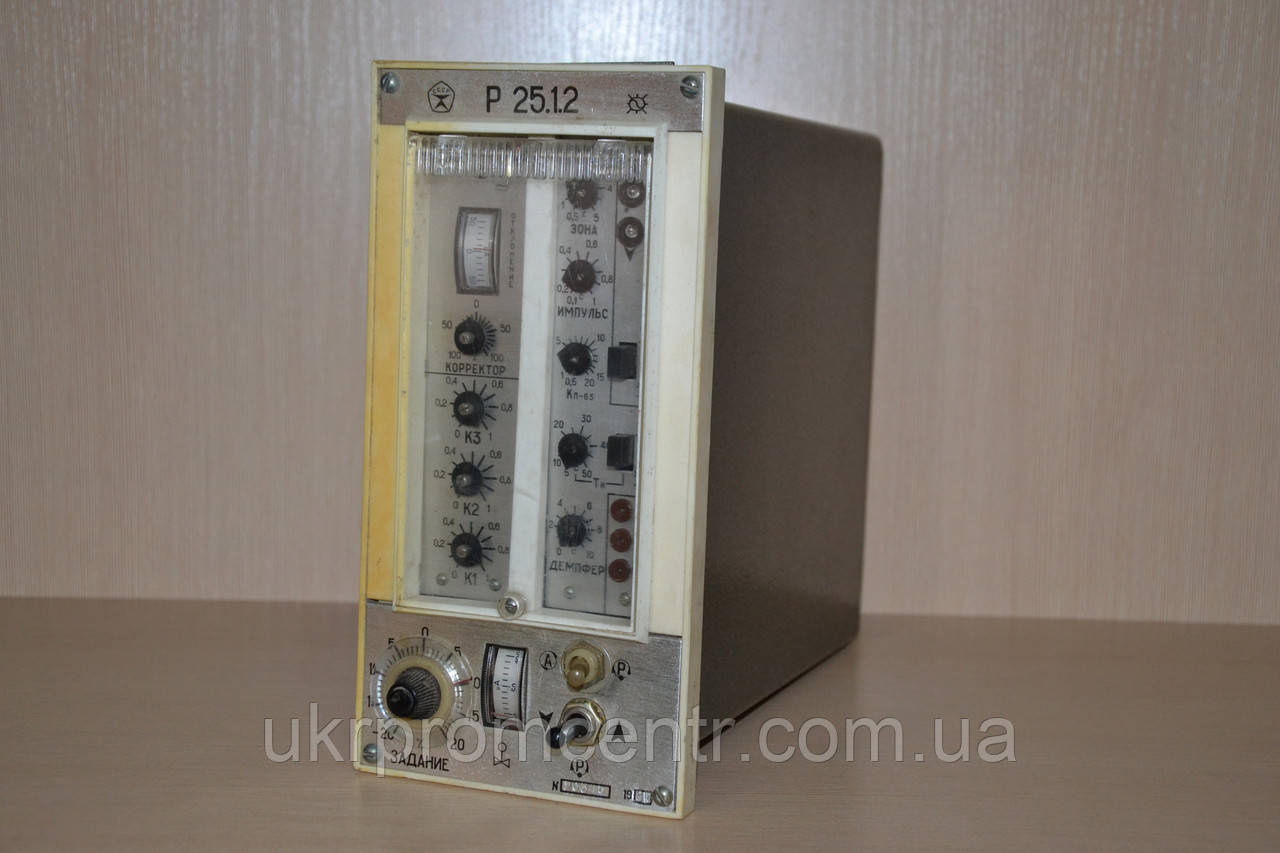

Регулятор Р25

Опис приладу:
Прилади регульоваючі Р-25 призначені для застосування в системах автоматичного регулювання й керування технологічним процесами.

Прилади виконують такі функції:
 •  Сумізування сигналів, що надходять від вимірювальних перетворювачів із природними електричними вихідними сигналами.
•  Введення інформації про задане значення величини.
•  Формування та посилення сигналу розоголадження.
•  Формування на виході електричних імпульсів постійного або змінного струму для керування виконавчим механізмом із постійною швидкістю переміщення.
•  Формування спільно з виконавчим механізмом постійної швидкості пропорційно до синтетичного закону регулювання.
•  Формування спільно з диференціатором і виконавчим механізмом постійної швидкості пропорційно до синтетично-диференціального закону регулювання.
•  Ручне керування виконавчим механізмом.
•  Перетворення сигналу від диференціально-трансформаторного вимірювального механізму на сигнал постійного струму.

Технічні параметри приладу:
Живлення приладів здійснюється від однофазної мережі
змінного струму напругою 220 В, з частотою 50±1 Гц.

Потужність, споживана від мережі, не більш ніж 22 В А.2.3. Вхідний опір: а) для сигналу 0-5 мА — не більш ніж 100 Ом;б) для сигналу 0-20 мА — не більш ніж 25 Ом;в) для сигналу 0-10 В — не більш ніж 15 кОм.

Вихідні сигнали:
а)імпульси напруги постійного пульсувального струму середнього значення напруги 24 В;
б) зміна стану безконтактних ключів, що допускають комутацію пульсувального постійного або змінного струму.

Вихідні безконтактні ключі приладів комутують змінний струм частотою 50 Гц і пульсувальний постійний струм з амплітудним значенням до 1 А за чинного значення струму від ОД до 0,5 А й чинного значення напруги зовнішнього джерела живлення вихідних ланцюгів не більш ніж 250 В.

Тип і опір навантаження для вихідного сигналу 24 В, що під'єднується до внутрішнього джерела — активно-індуктивна за активного опору не менш ніж 100 Ом.

Переміщення покажчика положення виконавчого механізму у разі зміни сигналу вимірювального перетворювача положення на 1 В, не менш ніж 100% шкали індикатора.

Діапазон зміни зони нечутливості А у відсотках від номінального діапазону зміни вхідного сигналу для приладів модифікацій 1,2 і від 0,4 номінального діапазону зміни вхідного сигналу для приладів модифікації 3 становить від 0,5+0,3 до 5±2.

Маса приладу не більш ніж 5 кг.

Габаритні розміри приладу 120x240x285 мм.

Прилади розраховані на експлуатацію в закритих вибухобезпечних приміщеннях за таких умов:
а) температура навколишнього повітря від 5 до 50 °C;
б) верхнє значення відносної вологості повітря — 80% за 25 °C і нижчих температур, без конденсації вологи;
в) атмосферний тиск від 630 до 800 мм рт.ст.
г) домішки агресивних парів і газів у навколишньому повітрі мають не бути;
д) вібрація місць кріплення та комутації приладів не більш ніж 0,1 мм по амплітуді за частоти до 25 Гц;
є) напруженість зовнішнього магнітного поля частотою 50 Гц — не більш ніж 400 А/м;
ж) амплітуда напруги поздовжньої перешкоди (помехи, що діє між корпусом приладу та вхідним ланцюгом) постійного або
змінного струму частотою 50 Гц — не більш ніж 100 В;
з) напруга поперечної перешкоди (помхи, що діє послідовно з вхідним сигналом) змінного струму частотою 50 Гц — не більш ніж 2 мВ для приладів Р25.2 і Р25.3.
Модифікації приладів, що визначаються виглядом і номінальним діапазоном вимірювання вхідних сигналів, а також вигляд і кількість вимірюваних приладів, наведені в таблиці:
