Призначення

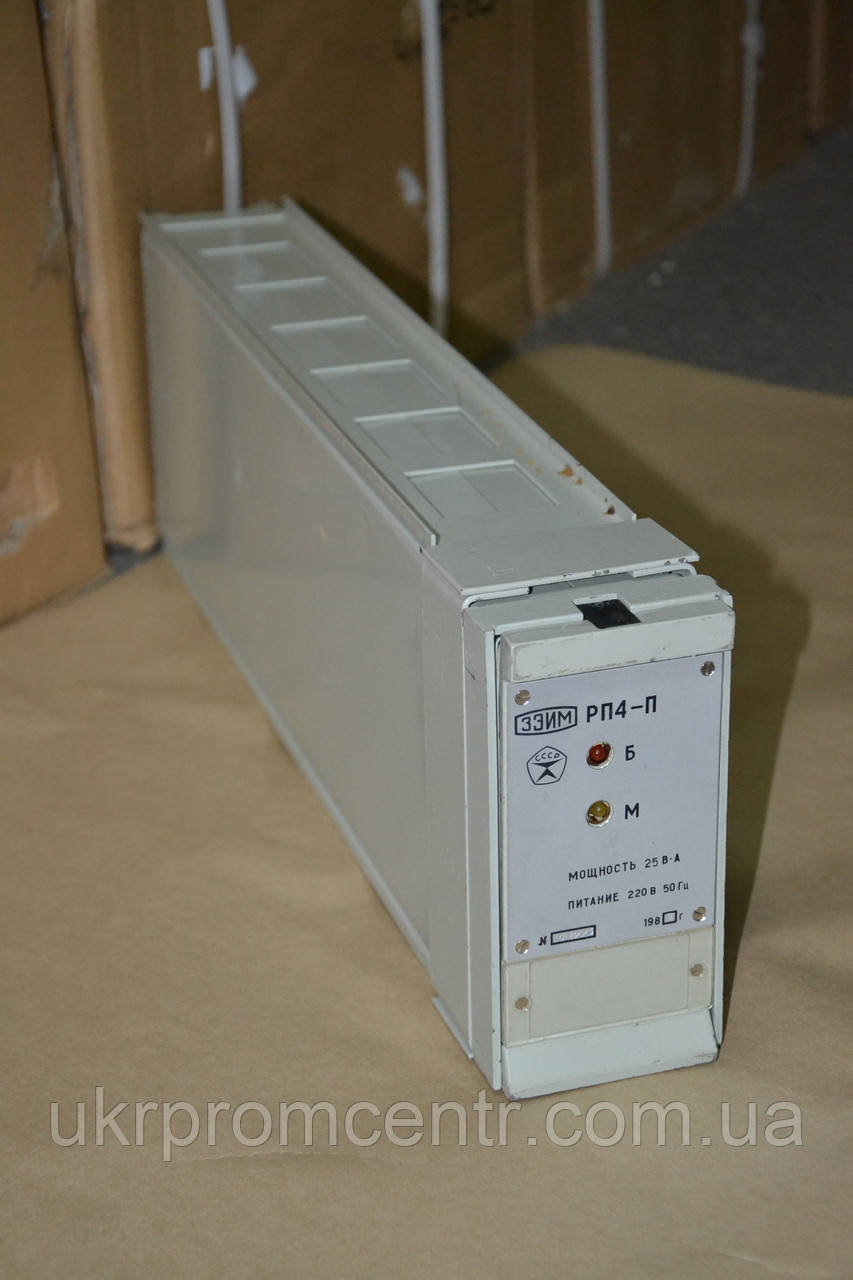

Пристрій призначений для формування динамічних властивостей пропорційних, пропорційно-інтегральних, а із зовнішнім диференціатором — пропорційно-інтегрально-диференціальних законів регулювання автоматичних регуляторів, що містять електричні виконавчі механізми постійної швидкості.Основні параметри
Виконання |
Тип датчика |
Вхідні сигнали |
РП4-У-М1 |
Уніфікований постійного струму |
Аналоговий, стійкого струму 0-5, 0-20, 4-20 мА; аналоговий, постійної напруги 0-10 В; дискретний, замикання зовнішніх контактів 50 В, 0,03 А; аналоговий, сигнал зовнішнього реостатного закатувача +5%. |
РП4-Т-М1 |
Перетворювачі термоціолектричні (термопачори) ТХК, ТХА, ТПП, ТПП; термоперетворювачі опору ТСМ, ТСП; уніфікований-постійний струм |
Аналоговий, зміна опору термометрів опору — 0-20 Ом; аналоговий, е.д.с. перетворювачів термоелектричних 0-50 мВ; дискретний, замикання зовнішніх контактів 50 В, 0,03 А; аналоговий, напруга постійного струму — 0-10 В; аналоговий постійний струм — 0-5 мА; аналоговий, сигнал зовнішнього реостатного закаблука +5% |
РП4-П-М1 |
Диференціально-трансформаторні, феродинамічні ПФ2, ПФ4; індуктивні,; уніфікований-постійний струм |
Аналоговий, зміна взаємної індуктивності, напруга змінного струму 10-0-10 мГн, 1-0-10-2 В; дискретний, замикання зовнішніх контактів 50 В, 0,03 А; аналоговий, напруга постійного струму 0-10 В; аналоговий сигнал зовнішнього реостатичного задатчика +5%. |
Діапазони зміни вихідних сигналів:
- дискретний вихід — 0-24 В, 0.3 А постійного нестабільного струму; ·
- логічне стан безконтактних ключів «0», «1»; ·
- аналоговий вихід токового закаблука та перетворювача
- напруга — струм у пристрої РП4-У-М1 — 0-5 мА постійного струму; ·
- напруга виходу внутрішнього закаблука пристрою РП4-Т-М1 — 0-50 мВ постійного струму; ·
- напруга живлення датчиків РП4-П-М1 — 12 В, 0.125 А постійного струму; ·
- напруга постійного струму 0-10 В.
Регулювальні пристрої випускаються в загальнопромисловому, експортному та тропічному виготовленні.
Мають виготовлення, що вирізняються наявністю і різновидом дистанційного підстроювання параметрів: без дистанційного підстроювання, з дискретною підстроюванням, з аналоговою підстроюванням.
Пристрої мають гальванічну розв'язку між вхідними та вихідними ланцюгами, а пристрій РП4-У-М1 також між вхідними ланцюгами.
Споживана потужність: РП4-У-М1; РП4-Т-М1 — 15 В.А; РП4-П-М1 — 25 В.А.
Маса: РП4-У-М1, РП4-Т-М1 — 4,8 кг; РП4-П-М1 — 5,5 кг.
- Ціна: Ціну уточнюйте
