ДРП-І Поплавкові датчики рівня з аналоговим вихідним сигналом 4...20 мА

Поплавкові магнітні рівнеміри ДРП-I – це пристрої, які призначені для моніторингу поточного рівня рідини у резервуарі та перетворення виміряного значення в уніфікований вихідний сигнал 4...20 мА постійного струму.

Поплавкові магнітні рівнеміри ДРП-I – це пристрої, які призначені для моніторингу поточного рівня рідини у резервуарі та перетворення виміряного значення в уніфікований вихідний сигнал 4...20 мА постійного струму.

Рівнеміри можуть застосовуватись у системах контролю рівня рідини у різних резервуарах, у тому числі тих, що знаходяться під тиском. Робочим середовищем для датчиків цього типу є хімічно нейтральні та агресивні рідини, що не проявляють корозійну активність до матеріалу датчика (нержавіючої сталі 12X18H10T) та не утворюють летучих вибухонебезпечних сполук.

Характеристики ДРП-I

• Довжина штока: від 250 мм до 2500 мм (кратність 250 мм).
• Дискретність перетворення: 5 або 10 мм.
• Діапазон робочих температур вимірювального середовища: –60…+125 °C.
• Діапазон робочого тиску вимірювального середовища: від вакууму до 2 MПa.
• Густина робочого середовища: ≥0,65 г/см³.
• Термін служби – не менше 8 років.
• Індивідуальна упаковка.
• Найнижчі ціни в сегменті аналогічної продукції.
• Виготовляється датчик з кабельним вводом стандарту EN175301-803 (DIN43650A)

Конструктивні особливості та принцип дії ДРП-I

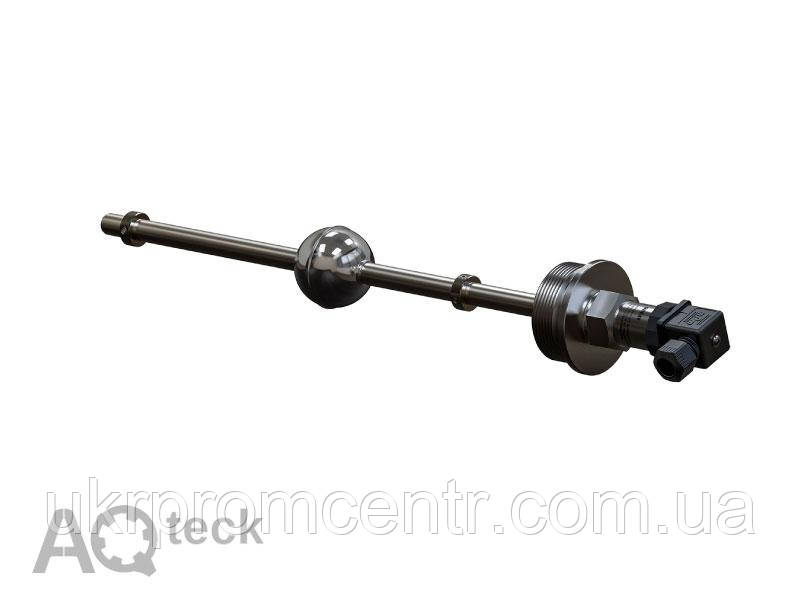

Поплавковий магнітний рівнемір конструктивно є штоком, по якому переміщується поплавок. Всередині штока розташовані геркони з кроком 5 або 10 мм. У поплавку знаходиться магніт, під дією магнітного поля якого відбувається замикання герконових контактів.

Вимірювальний контур працює за схемою трьохдротового потенціометра, коли вихідний опір датчика, пропорційний рівню рідини у резервуарі, перетворюється у відповідний сигнал 4…20 мА постійного струму.

Застосування датчиків рівня ДРП-I

Поплавкові датчики рівня ДРП-I призначені для вимірювання та контролю рівня рідини (води, розчинів, світлих нафтопродуктів та інших рідких середовищ, зокрема агресивних, за винятком корозійно-активних до матеріалу датчика) в різних резервуарах (а також в чистих природних водоймах). Датчики стійкі до піни та бульбашок і можуть працювати з в'язкими рідинами.
