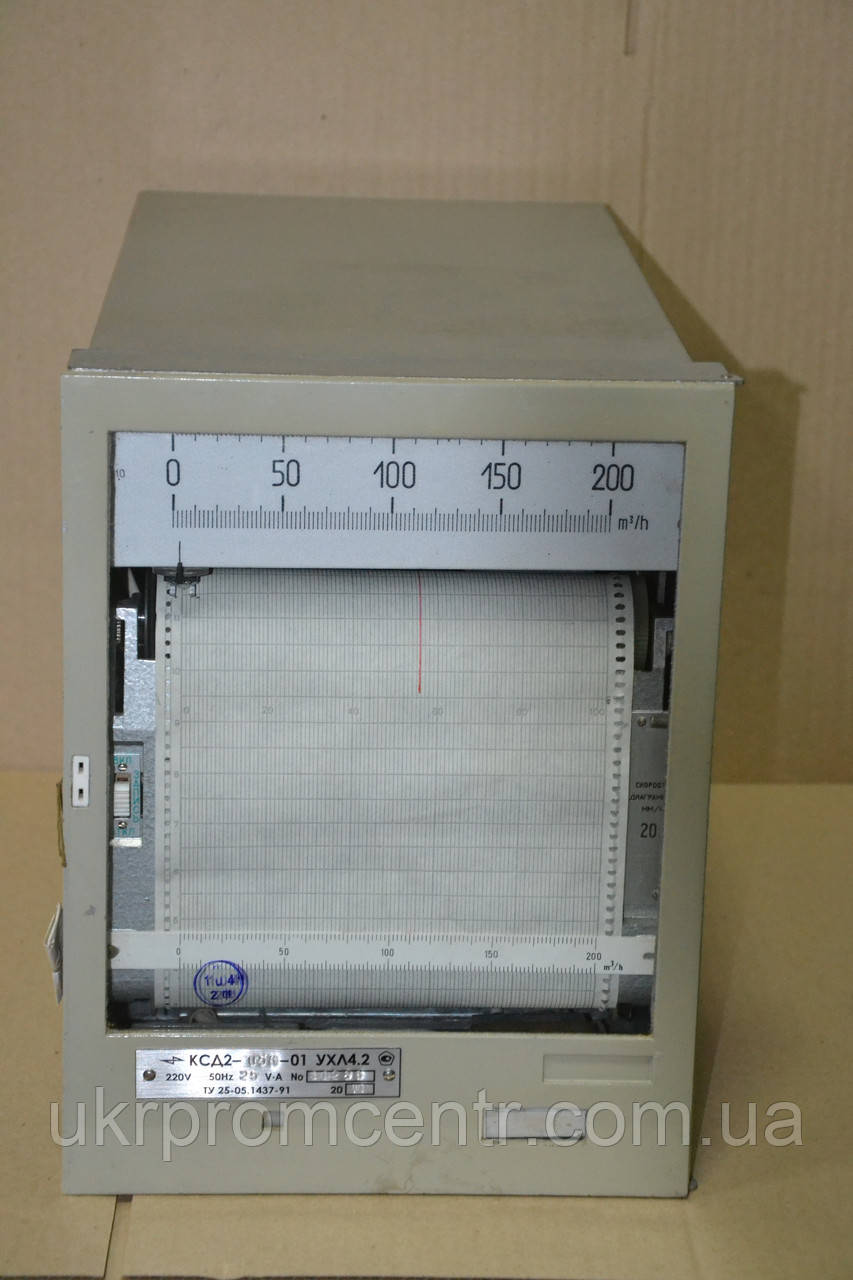

Реєструючий прилад КСУ-2, КСК2

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Довжина шкали та ширина діаграмної стрічки, mm

160

Основна похибка приладів, виражена у відсотках від нормувального значення, не більш ніж:

- за показаннями

±0.5

- за сигналізації

±1.5

- за реєстрації показань, за завданням на регулювання, за передаванням показань

±1.0

- реостатного пристрою для роботи з програмним регулювальним пристроєм

±0.5

Кількість каналів вимірювання

1, 3, 6, 12

Швидкодія, s, не більш ніж

10

Номінальні швидкості просування діаграмної стрічки, mm/h з ряду:

20, 40, 60, 120, 240, 600, 1200, 2400

Період реєстрації, s, один із ряду

4, 12

Живлення від мережі змінного струму

(220±²²₃₃, 50±0.5 Hz), (240±²⁴₃₆, 60±1.2 Hz)

Потужність, споживана приладом за номінальної напруги живлення, VA, не більш ніж:

30

Габаритні розміри, mm

240х320х446

Маса, kg, не більш ніж:

19

No п/п

Умовне позначення

Вихідний пристрій (регульовувальний, сигналізувальний)

Призначення приладу

Одноканальні

1

КСУ2-003-01

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

2

КСУ2-004-01

Трипозиційне

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

3

КСУ2-047-01

Трипозиційне

Для вимірювання й запису напруги пос. струму 0¸10В

4

КСУ2-056-01

Трипозиційне з перетворювачем постійного струму 0¸5 мА без лінеарізації

Для вимірювання та запису напруги пос. струму 0¸10В

5

КСУ2-068-01

1.    Трипозиційне

2.    Реостатний задачі

3.    Реостатний пристрій на виході

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

6

КСУ2-072-01

1.    Трипозиційне

2.    Реостатне уво-для роботи з про-мним РУ

3.    Реостатний пристрій на виході

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

7

КСУ2-076-01

1.    Трипозиційне

2.    Реостатний задачі

3.    Реостатний пристрій на виході

Для вимірювання й запису напруги пос. струму 0¸10В

8

КСУ2-080-01

1.    Трипозиційне

2.    Реостатне уво-для роботи з про-мним РУ

3.    Реостатний пристрій на виході

Для вимірювання й запису напруги пос. струму 0¸10В

Триканальні

9

КСУ2-025-01

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

10

КСУ2-030-01

Трипозиційне з роздільним завданням за кожним каналом

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

11

КСУ2-039-01

Для вимірювання й запису напруги пос. струму 0¸10В

12

КСУ2-042-01

Трипозиційне з роздільним завданням за кожним каналом

Для вимірювання й запису напруги пос. струму 0¸10В

13

КСУ2-081-01

Трипозиційне сигналізувальне або регульоване для одного каналу

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

14

КСУ2-084-01

Трипозиційне із загальним завданням для всіх каналів на одне значення без блокування

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

15

КСУ2-087-01

Трипозиційне сигналізувальне для всіх каналів на одне значення з блокуванням сигналу за одним зеленим покажчиком завдання

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

16

КСУ2-090-01

Трипозиційне сигналізувальне або регульоване для одного каналу

Для вимірювання й запису напруги пос. струму 0¸10В

17

КСУ2-093-01

Трипозиційне із загальним завданням для всіх каналів на одне значення без блокування

Для вимірювання й запису напруги пос. струму 0¸10В

18

КСУ2-096-01

Трипозиційне сигналізувальне для всіх каналів на одне значення з блокуванням сигналу за одним зеленим покажчиком завдання

Для вимірювання й запису напруги пос. струму 0¸10В

Шестиканальні

19

КСУ2-026-01

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

20

КСУ2-031-01

Трипозиційне з роздільним завданням за кожним каналом

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

21

КСУ2-040-01

Для вимірювання й запису напруги пос. струму 0¸10В

22

КСУ2-043-01

Трипозиційне з роздільним завданням за кожним каналом

Для вимірювання та запису напруги пос. струму 0¸10В

23

КСУ2-082-01

Трипозиційне сигналізувальне або регульоване для одного каналу

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

24

КСУ2-085-01

Трипозиційне із загальним завданням для всіх каналів на одне значення без блокування

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

25

КСУ2-088-01

Трипозиційне сигналізувальне для всіх каналів на одне значення з блокуванням сигналу за одним зеленим покажчиком завдання

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

26

КСУ2-091-01

Трипозиційне сигналізувальне або регульоване для одного каналу

Для вимірювання й запису напруги пос. струму 0¸10В

27

КСУ2-094-01

Трипозиційне із загальним завданням для всіх каналів на одне значення без блокування

Для вимірювання та запису напруги пос. струму 0¸10В

28

КСУ2-097-01

Трипозиційне сигналізувальне для всіх каналів на одне значення з блокуванням сигналу за одним зеленим покажчиком завдання

Для вимірювання й запису напруги пос. струму 0¸10В

Дванадцятикутальні

29

КСУ2-027-01

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

30

КСУ2-032-01

Трипозиційне з роздільним завданням за кожним каналом

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

31

КСУ2-041-01

Для вимірювання й запису напруги пос. струму 0¸10В

32

КСУ2-044-01

Трипозиційне з роздільним завданням за кожним каналом

Для вимірювання та запису напруги пос. струму 0¸10В

33

КСУ2-083-01

Трипозиційне сигналізувальне або регульоване для одного каналу

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

34

КСУ2-086-01

Трипозиційне із загальним завданням для всіх каналів на одне значення без блокування

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

35

КСУ2-089-01

Трипозиційне сигналізувальне для всіх каналів на одне значення з блокуванням сигналу за одним зеленим покажчиком завдання

Для вимірювання та запису сили пост.т.0¸5мА, 0¸20 мА, 4¸20 мА

36

КСУ2-092-01

Трипозиційне сигналізувальне або регульоване для одного каналу

Для вимірювання й запису напруги пос. струму 0¸10В

37

КСУ2-095-01

Трипозиційне із загальним завданням для всіх каналів на одне значення без блокування

Для вимірювання й запису напруги пос. струму 0¸10В

38

КСУ2-098-01

Трипозиційне сигналізувальне для всіх каналів на одне значення з блокуванням сигналу за одним зеленим покажчиком завдання

Для вимірювання та запису ЕДС, темп. і напр. пост. струму
