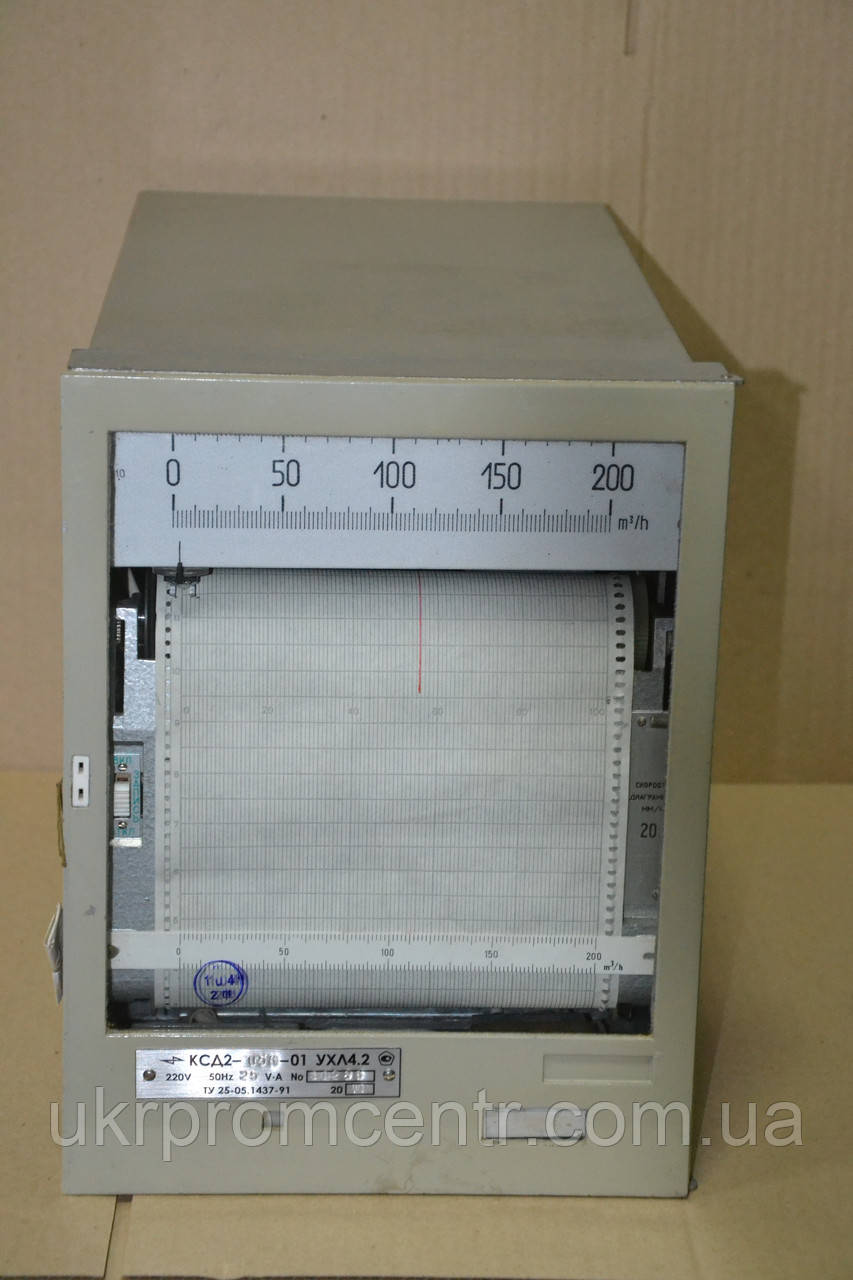

Реєструючий прилад КСД-2, КСД2

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Довжина шкали та ширина діаграмної стрічки, mm

160

Основна похибка приладів, виражена у відсотках від нормувального значення, не більш ніж:

- за показаннями реєстрації

±1.0

- за сигналізації для приладів із перетворювачами за I і U

±1.5

Кількість каналів вимірювання

1

Швидкодія, s, не більш ніж

10

Номінальні швидкості просування діаграмної стрічки, mm/h з ряду:

20, 40, 60, 120

Живлення від мережі змінного струму

(220±²²₃₃, 50±0.5 Hz), (240±²⁴₃₆, 60±1.2 Hz)

Потужність, споживана приладом за номінальної напруги живлення, VA, не більш ніж:

25

Габаритні розміри, mm

240х320х446

Маса, kg, не більш ніж:

16.5

No п/п

Умовне позначення

Вихідний пристрій (регульовувальний, сигналізувальний)

Характеристика кулачка

Призначення приладу

1

КСД2-003-01

Трипозиційне

Лінійна

Для вимірювання та записування неелектричних величин (тиск, витрата, рівня тощо)

2

КСД2-004-01

Трипозиційне

Квадратична

Для вимірювання та записування неелектричних величин (тиск, витрата, рівня тощо)

3

КСД2-023-01

Трипозиційне з перетворювачем постійного струму 0¸5 мА без лінеарізації

Лінійна

Для вимірювання та записування неелектричних величин (тиск, витрата, рівня тощо)

4

КСД2-024-01

Трипозиційне з перетворювачем постійного струму 0¸5 мА без лінеарізації

Квадратична

Для вимірювання та записування неелектричних величин (тиск, витрата, рівня тощо)

5

КСД2-043-01

1.    Трипозиційне

2.    Реостатний задачі

3.    Реостатний пристрій на виході

Лінійна

Для вимірювання та записування неелектричних величин (тиск, витрата, рівня тощо)

6

КСД2-044-01

1.    Трипозиційне

2.    Реостатний задачі

3.    Реостатний пристрій на виході

Квадратична

Для вимірювання та записування неелектричних величин (тиск, витрата, рівня тощо)

7

КСД2-051-01

1.    Трипозиційне

2.    Реостатний пристрій для програмного РУ

3.    Реостатний пристрій на виході

Лінійна

Для вимірювання та записування неелектричних величин (тиск, витрата, рівня тощо)

8

КСД2-052-01

1.    Трипозиційне

2.    Реостатний пристрій для програмного РУ

3.    Реостатний пристрій на виході

Квадратична

Для вимірювання та записування неелектричних величин (тиск, витрата, рівня тощо)

9

КСД2-055-01

1.    Трипозиційне

2.    Інтегрувальний пристрій

Лінійна

Для вимірювання та записування неелектричних величин (тиск, витрата, рівня тощо)

10

КСД2-056-01

1.    Трипозиційне

2.    Інтегрувальний пристрій

Квадратична

Для вимірювання та записування неелектричних величин (тиск, витрата, рівня тощо)

11

КСД2-067-01

1.    Трипозиційне

2.    Реостатний задачі

3.    Реостатний пристрій на виході

4.    Інтегрувальний пристрій

Лінійна

Для вимірювання та записування неелектричних величин (тиск, витрата, рівня тощо)

12

КСД2-068-01

1.    Трипозиційне

2.    Реостатний задачі

3.    Реостатний пристрій на виході

4.    Інтегрувальний пристрій

Квадратична

Для вимірювання та записування неелектричних величин (тиск, витрата, рівня тощо)

13

КСД2-075-01

1.    Трипозиційне

2.    Реостатний пристрій для програмного РУ

3.    Реостатний пристрій на виході

4.    Інтегрувальний пристрій

Лінійна

Для вимірювання та записування неелектричних величин (тиск, витрата, рівня тощо)

14

КСД2-076-01

1.    Трипозиційне

2.    Реостатний пристрій для програмного РУ

3.    Реостатний пристрій на виході

4.    Інтегрувальний пристрій

Квадратична

Для вимірювання та записування неелектричних величин (тиск, витрата, рівня тощо)

15

КСД2-078-01

1.    Реостатний пристрій на виході

2.    Інтегрувальний пристрій

Ступена h^1.5

Для вимірювання витрати стічних вод у безнапірних лотках

16

КСД2-080-01

1.    Реостатний пристрій на виході

2.    Інтегрувальний пристрій

Ступена h^1.6

Для вимірювання витрати стічних вод у безнапірних лотках
