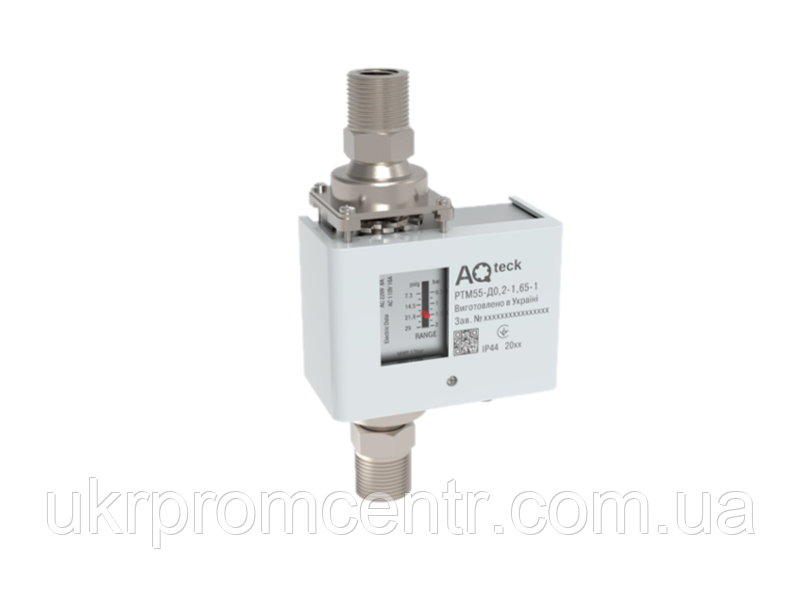

РТМ55-Д/РД55-ДД. Механічне реле перепаду тиску для контролю роботи насосів
1 680 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- +380 (95) 617-28-80
РТМ55-Д/РД55-ДД – механічне перекидне реле перепаду тиску зі штуцером з наріззю G1/2 і G1/4. Сильфон з нержавіючої сталі, покритою бронзою, гарантує тривалу і стійку роботу пристрою. Поріг спрацьовування реле налаштовується користувачем.
Реле тиску РТМ55-Д/РД55-ДД призначене для контролю роботи циркуляційних насосів і величин перепаду тиску в системах водопостачання, ІТП, ЦТП, котелень, компресорній техніці та багатьох інших.
Основні характеристики
- Контрольований тиск – диференціальний від 0,05 до 0,6 МПа.
- Максимальний статичний тиск – 1,65 МПа і 3,3 МПа.
- Комутований струм – AC до 250 В 8 А / DC 24 В 8 А.
- Температура робочого середовища: -40...+120 °С.
- Ступінь захисту корпусу і електророз'єму реле – IP20.
- Вихідний сигнал – реле, SPDT.
- Приєднання до процесу – штуцер G1/2″, G1/4″.
- Робоче середовище: рідини, пара, гази, парогазові і газові суміші, неагресивні до мідних сплавів.
Схема пімикання і діаграма спрацьовування реле
Якщо різниця тисків (ΔР) нижче заданої уставки, то реле знаходиться у вимкненому стані: контакти 1 і 5 замкнуті, а контакти 1 і 3 розімкнуті.
Якщо різниця тисків вище заданої уставки, то відбувається перемикання однополюсного механічного контакту (контакти 1 і 5 розмикаються, а контакти 1 і 3 – замикаються).
Якщо різниця тисків стає нижче значення Руст. – Рдиф. (де Рдиф. - фіксований диференціал), то реле повертається у вимкнений стан, контакти 1 і 5 повинні бути замкнуті, а контакти 1 і 3 – розімкнуті.
|
Найменування параметра |
Значення |
||||||
|
РТМ55-Д0, 2/РД55-ДД0,2 |
РТМ55-Д0,35/РД55-ДД0,35 |
РД55-ДД0,6 |
|||||
|
Робоче середовище |
Рідини, пара, гази, парогазові і газові суміші, неагресивні до мідних сплавів |
||||||
|
Діапазон задаваної ставки перепаду тиску (Руст.) |
50…200 кПа |
50…350 кПа |
100…600 кПа |
||||
|
Максимальний робочий тиск |
1,65 МПа |
1,65 МПа |
1,65 МПа |
||||
|
Диференціал (Рдиф.) залежно від Руст. при Тзов.=25 °С |
20…40 кПа |
30…50 кПа |
60…90 кПа |
||||
|
Максимальний струм на контактній групі |
Напруга змінного струму 125 VAC |
Неіндуктивне навантаження |
20 А |
||||
|
Повне навантаження |
15 А |
||||||
|
Пусковий струм |
72 А |
||||||
|
Напруга змінного струму 250 VAC |
Неіндуктивне навантаження |
10 А |
|||||
|
Повне навантаження |
8 А |
||||||
|
Пусковий струм |
72 А |
||||||
| Напруга постійного струму 24 VDC |
Неіндуктивне навантаження |
10 А |
|||||
|
Повне навантаження |
8 А |
||||||
| Пусковий струм |
64 А |
||||||
Підведення тиску до приладу: G1/2″ або G1/4″
Помилка спрацьовування реле: ±15 %
Керуючий вихід: Реле, SPDT
Підключення сигнальних проводів: До гвинтових клем приладу
Підключення штуцера Р1: Область зниженого тиску
Підключення штуцера Р2: Область підвищеного тиску
Діаметр підключеного трьохжильного кабелю: 3...8 мм
Конструктивні параметри
Ступінь захисту корпусу за ДСТУ EN 60529: IP20
Маса приладу, не більше:
-
без упаковки: 400 г
-
в упаковці: 450 г
Характеристики надійності
Термін служби, не менше: 10 років
Умови експлуатації
Температура навколишнього середовища (Токр.): –20...+65 °С
Температура вимірюваного середовища: –40…+120 °С
Відносна вологість, не більше: 85 % (при +25 °С)
Атмосферний тиск: 84…106,7 кПа
| Основні | |
|---|---|
| Країна виробник | Україна |
| Технічні характеристики | |
| Тип | РТМ55-Д0.2 |
- Ціна: 1 680 ₴
