РТМ50. Механічне реле тиску для систем тепло- і водопостачання

Механічні реле тиску РТМ50 призначені для контролю та управління процесами. Також можуть використовуватися в системах аварійної сигналізації промислового застосування та здатні комутувати електричні навантаження до 250 В / 8 А змінного струму.

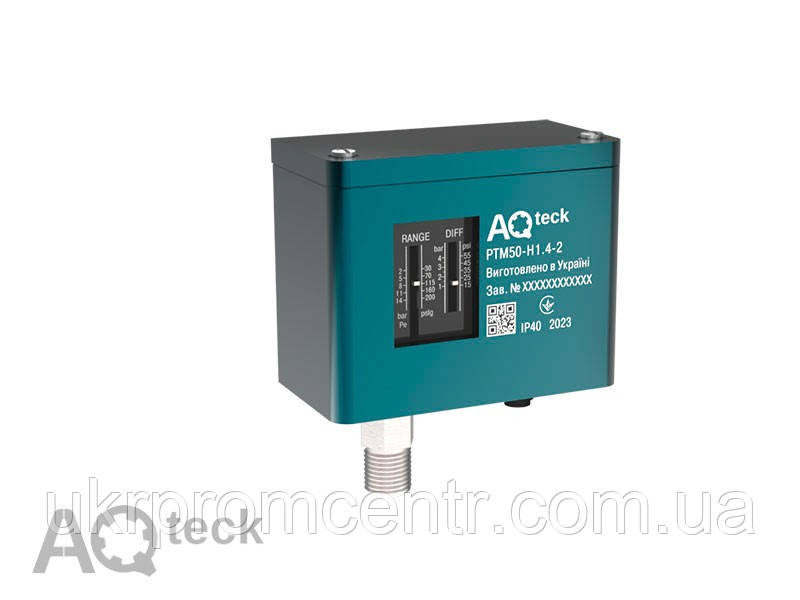

РТМ50 - механічне перекидне реле тиску зі штуцером G/4. Суцільнотягнутий сильфон з нержавіючої сталі гарантує тривалу і стійку роботу пристрою. За рахунок підвищеного вмісту міді контактна група забезпечує відсутність "залипань" при тривалому використанні на великі струми і високу швидкість спрацьовування.

Поріг спрацьовування реле (уставка) та диференціал налаштовуються користувачем за допомогою поворотного механізму під верхньою кришкою реле .

Реле призначене для контролю досягнення тиском порогових значень в різних системах:

• контролювання холостого ходу живильних і циркуляційних насосів, забезпечення оптимального напору води в системі водопостачання,
• контролювання наповнення ресивера компресора,
• керування підживленням системи ІТП, ЦТП зі зворотного трубопроводу,
• системи пожежогасіння,
• гідравлічні системи та інші ситеми автоматизації.

Основні характеристики

• Контрольований тиск - надлишковий від 0,007 до 1,4 МПа.
• Налаштовуваний диференціал (на зниження) - від 0,07 до 0,40 МПа.
• Комутований струм: AC до 230 В 8 А / DC 24 В 8 А.
• Температура робочого середовища: від -40 до + 120 °С.
• Ступінь захисту корпусу і електророз'єму реле - IP40.
• Приєднання до процесу - штуцер G1/4.
• Перевантажувальна здатність - до 2 МПа.

Максимальний робочий тиск: 2,0 МПа

Штуцер під'єднання до вимірюваного середовища: G ¼

Під'єднання сигнальних проводів: До гвинтових клем пристрою

Діаметр трижильного кабелю, що під'єднується: 3...8 мм

Опір ізоляції (живлення - корпус), не менше: 20 МОм

Вихід керування: Однополюсний перекидний контакт SPDT

Максимальний струм за напруги змінного струму 125 VAC

• Повне навантаження: 15 А

• Пусковий струм: 72 А

Максимальний струм за напруги змінного струму 250 VAC

• Повне навантаження: 8 А

• Пусковий струм: 72 А

Максимальний струм за напруги змінного струму 24 VDC

• Повне навантаження: 8 А

• Пусковий струм: 64 А

Конструктивні параметри

Розташування осі кріпильного отвору пристрою: Вертикально

Ступінь захисту за ДСТУ EN 60529: IP40

Маса пристрою, не більше:

• без паковання: 350 г

• у пакованні: 450 г

Характеристики надійності

Термін служби, не менше: 5 років

Умови експлуатування

Температура робочого середовища: –40...+ 120 °С

Температура навколишнього середовища: –40....+ 65 °С

Відносна вологість, не більше: 80 % (при +25 °С)

Атмосферний тиск: 84...106,7 кПа
