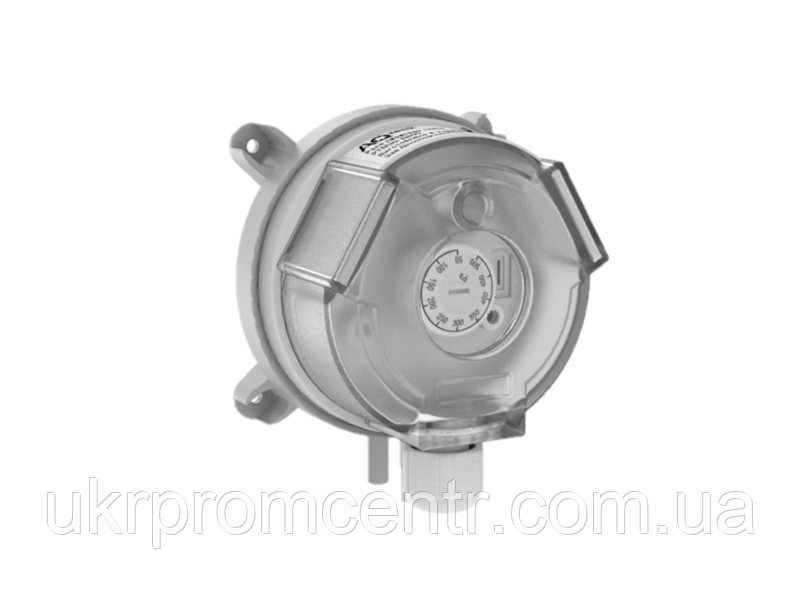

РТМ30-Д. Механічне реле тиску (пресостат) для систем вентиляції та кондиціонування

РТМ30-Д – механічне реле перепаду тиску з поворотним покажчиком для ручного налаштування порогу спрацьовування.

Пристрій виготовлено в пластиковому корпусі зі штуцерами діаметром 6 мм.

До комплекту входить силіконова трубка довжиною 1,5 м, адаптери для врізання у вентиляційний короб і обтискні клеми для зручності монтажу проводів.

Комутований струм до 1,5 А 250 В.

Пресостат рекомендується для роботи у вентиляційних системах:

• контролю засмічення фільтра,
• контролю роботи вентилятора,
• контролю напрямку потоку в коробі.

Основні характеристики

• Діапазони роботи (уставки): 20...200, 40...400, 50...500, 200...1000, 500...2500, 1000...5000 Па.
• Диференціал, не більше: 10, 20, 20, 100, 150, 250 Па.
• Температура вимірюваного середовища: -40 ... +85 °С.
• Ступінь захисту корпусу – IP54.
• Приєднання до процесу – штуцер 6 мм під гнучку трубку.
• Перевантажувальна здатність – до 10 кПа.
• Похибка вимірювання – до 15 %, але не менше ±10 Па

Загальні характеристики

Максимальний робочий тиск на один порт: 10 кПа.

Максимальний постійний струм комутації (при Uпост = 24 В): 0,1 А.

Максимальна змінна напруга комутації (Uпер): 250 В.

Максимальний змінний струм комутації (при Uпер = 250 В): 1,5 А.

Подавання тиску до приладу: через вбудовані штуцери діаметром 6 мм.

Похибка вимірювання: ±15 %.

Управляючий вивід: реле типу SPDT, розраховане на струм 1,5 А при змінній напрузі ~250 В.

Підключення сигнальних проводів: здійснюється до гвинтових клем приладу.

Діаметр підключеного кабелю: від 3 до 8 мм.

Опір ізоляції (між живленням і корпусом):
– при напрузі 250 В: не менше 20 МОм;
– при 250 В на верхньому межі робочого діапазону температур: не менше 5 МОм.
