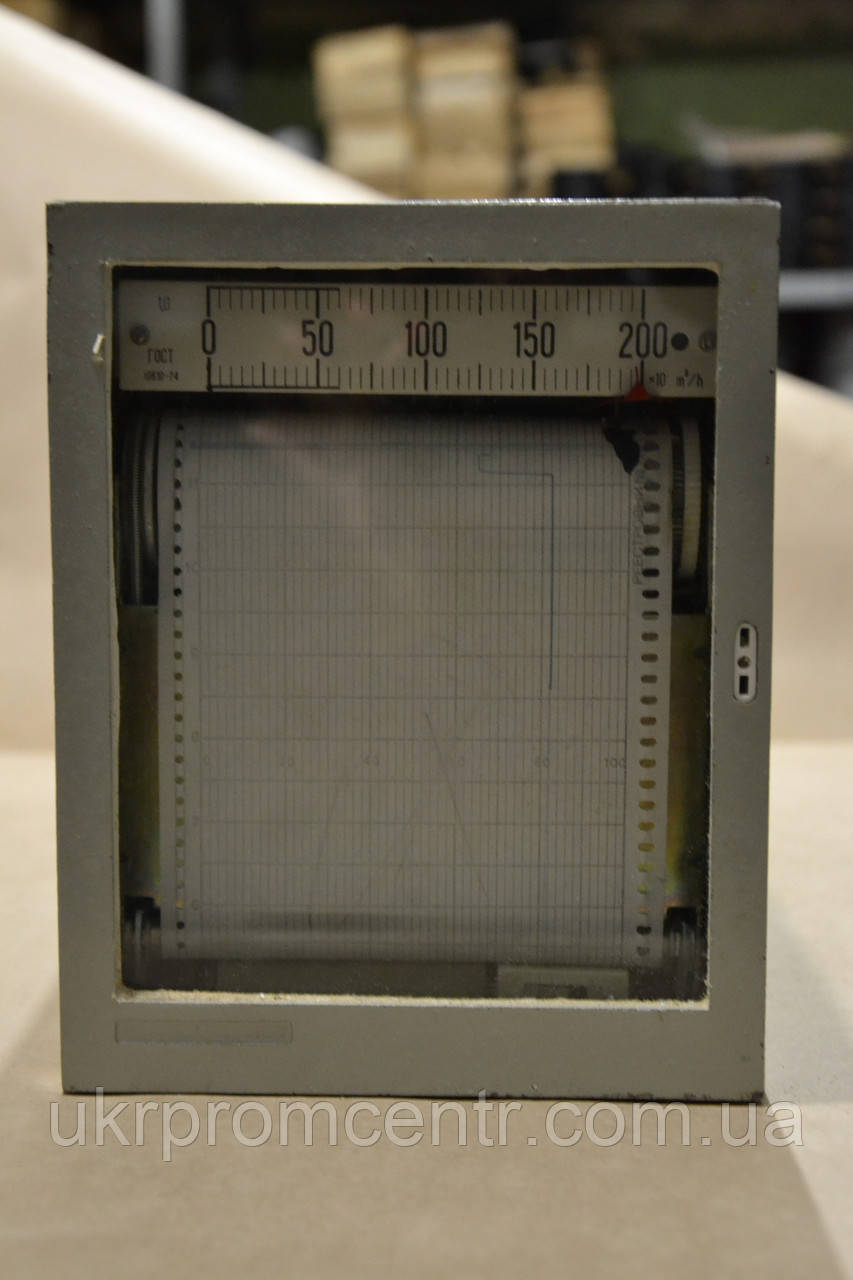

Прилад КСД-1, КСД1

Прилади КСМ-1, КСМ-1І, КСП-1, КСП-1И, КСУ-1, КСУ-1І, КСД-1 призначені для вимірювання та реєстрації на папері сигналів від термопар, термоперетворювачів опору; перетворювачів неелектричних величин (сили, тиску, вологості, переміщення, концентрації та витрати) з вхідним уніфікованим сигналом — напруги, струму, частоти та пневмосигналом.

КСД1 — диференціально-трансформаторний тип вхідного сигналу призначений для вимірювання неелектричних величин (тиск, рівень, витрата тощо) мають уніфікований вхідний сигнал (0-10 мГн або +-10 мГн), прилади можуть мати: лінійну шкалу для рівня, тиску тощо; квадратну шкалу для витрати.

діаграмної стрічки не більш ніж — +0,5%;

Ширина діаграмної стрічки: 100 мм
Межа допуску основної похибки, виражена у відсотках від нормувального значення, становить:
- за показаннями: 1,0
- за реєстрацією: 1,5
- за «токовим» перетворенням: 1,5
- за регулюванням (з 100% РЗ): 2,5
Характеристика регулювального пристрою (сигналізація): шкала лінійна або квадратна
Розміри, мм: 160х200х500
