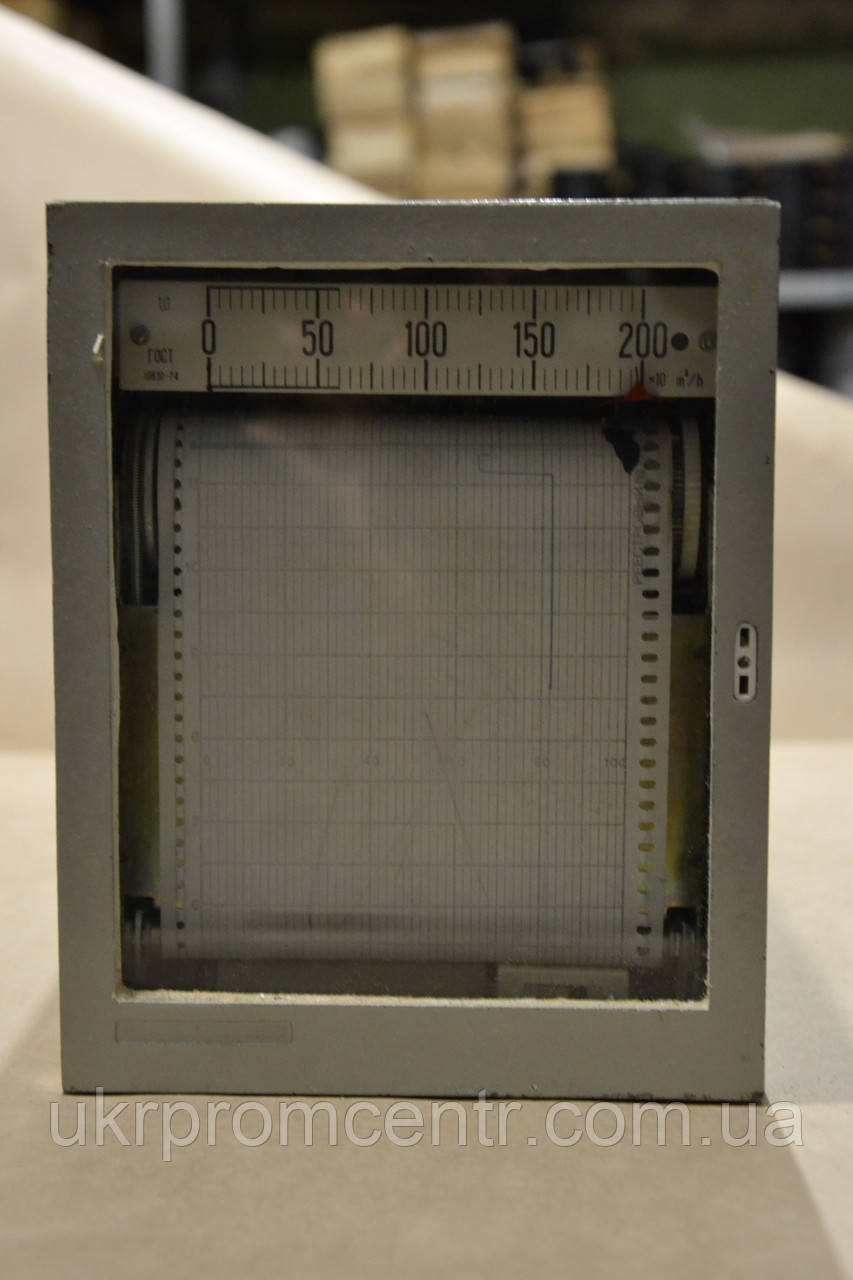

Прилади КСМ-1, КСМ-1І, КСП-1, КСП-1И, КСУ-1, КСУ-1І, КСД-1

Прилади КСМ-1, КСМ-1І, КСП-1, КСП-1И, КСУ-1, КСУ-1І, КСД-1 призначені для вимірювання та реєстрації на папері сигналів від термопар, термоперетворювачів опору; перетворювачів неелектричних величин (сили, тиску, вологості, переміщення, концентрації та витрати) з вхідним уніфікованим сигналом — напруги, струму, частоти та пневмосигналом.

За типом вхідного сигналу прилади поділяються:

КСП1 — для вимірювання постійної напруги (шкала а Вольтах, наприклад 0-1В) і термоЕДС (термопар — ТХК, ТХХА, ТПП, ТПП, ТВР і уніфікована напруга 0-1 мВ, 0-10 мВ, +-10 мВ, 0-50 мВ, 0-100 мВ, +-100 мВВ, 0-0В);

КСП1І — для вимірювання постійної напруги (шкала а Вольтах, наприклад 0-1В) і термоЕДС (термопар — ТХК, ТХХА, ТПП, ТПП, ТВР і уніфікована напруга 0-1 мВ, 0-10 мВ, +-10 мВ, 0-50 мВ, 0-100 мВ, +-100 мВ, 0-5В, 0-В), з бар'єром ісхозахисту (іметокобезпечні активні вхідні ланцюги);

КСУ1 — для вимірювання сили та напруги постійного струму (уніфіковані струмові сигнали 0-5 мА, 5-0 мА, 20-0 мА, 0-20 мА, 4-20 мА, 20-4 мА)

КСУ1И — для вимірювання сили та напруги постійного струму (уніфіковані струмові сигнали 0-5 мА, 5-0 мА, 20-0 мА, 0-20 мА, 4-20 мА, 20-4 мА), з бар'єром іскрозахисту (має іскробезпечні активні вхідні ланцюги);

КСМ1 — міст для вимірювання активного опору (термоперетворювачі опору ТСМ, ТМТ, ТСП і ТПТ з НСХ — 10П, 100П, 50П, 50М, 100М);

КСМ1И — міст для вимірювання активного опору (термоперетворювачі опору ТСМ, ТМТ, ТСП і ТПТ з НСХ — 10П, 100П, 50П, 50М, 100М), з бар'єром іскрозахисту (має іскробезпечні активні вхідні кола);

КСД1 — диференціально-трансформаторний для вимірювання неелектричних величин (давлення, рівень, витрата тощо) що мають уніфікований вхідний сигнал (0-10 мГн або +-10 мГн), прилади можуть мати: лінійну шкалу для рівня, тиску тощо; квадратну шкалу для витрати.

діаграмної стрічки не більш ніж — +0,5%;
