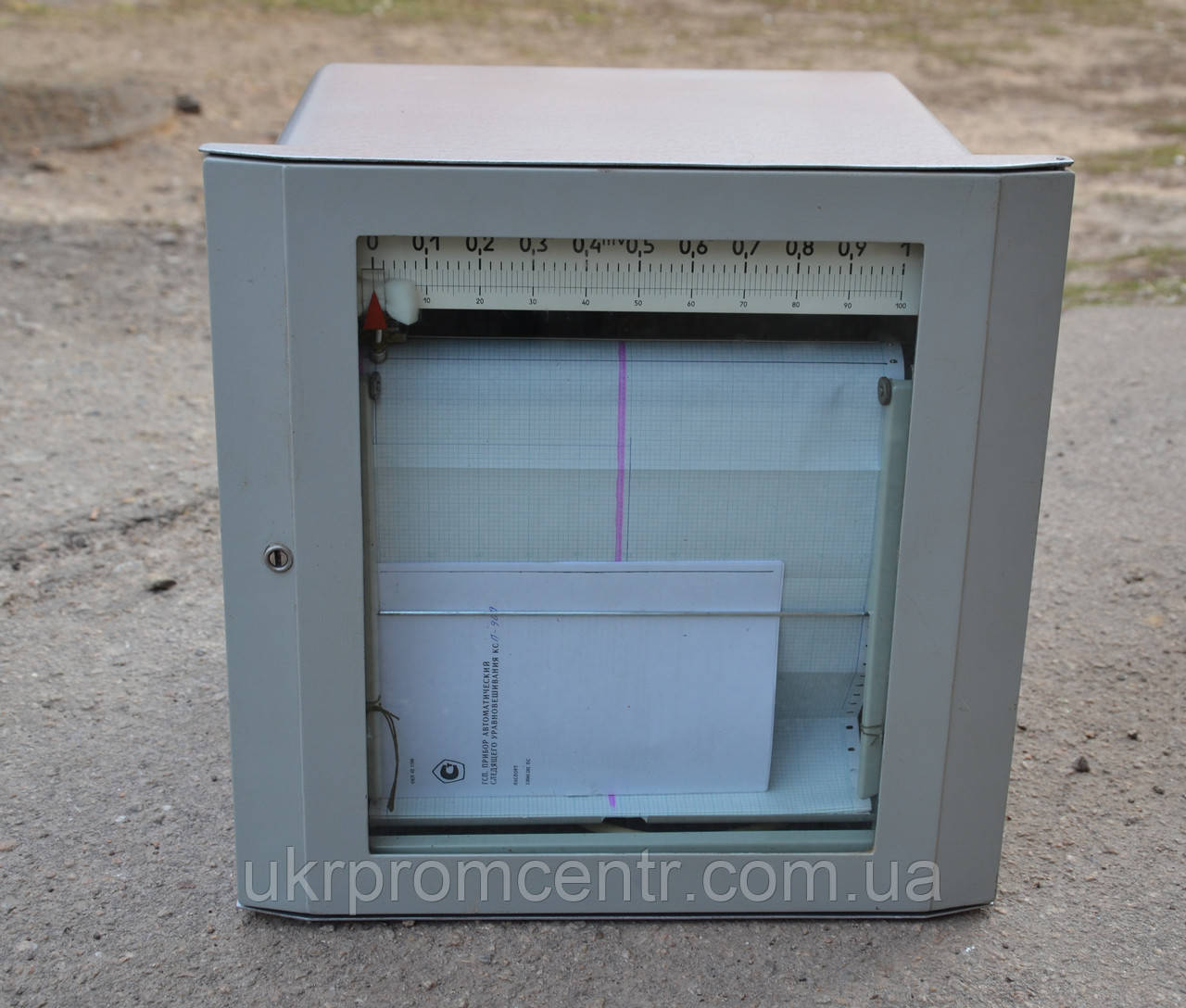

Прилад КСП4, КСП4І, КСП-4
Ціну уточнюйте
В наявностіОпис
Інформація для замовлення
Опис:
Прилади автоматичного врівноваження, що стежить КСМ4, КСМ4І, КСП4, КСП4І, КСУ4 Національної системи промислових приладів і засобів автоматизації (ГСП), призначені для вимірювання сили та напруги постійного струму, а також неелектричних величин, перетворених у зазначені вище електричні сигнали й активний опір.
За оглядом вхідного сигналу прилади поділяються на групи:
-Прилади для вимірювання напруги та сили постійного струму — потенціометри (КСП4, КСП4І, КСУ4);
-Прилади для вимірювання активного опору — мости (КСМ4, КСМ4І).
За захищеністю від впливу довкілля та стійкості до механічних впливів прилади поділяються на такі виконання:
-звичайне ― за ГОСТ 12997-76;
-тропічний ― за ГОСТ 17532—77;
-вибухобезпечний (від захисту — іскробезпечний електричний ланцюг) за ГОСТ 18311-72.
Прилади звичайного виконання призначені для роботи в умовах, нормованих за ГОСТом 15150-69 для кліматичного виконання «УХЛ» (зазвичай для груп приладів КСП4, КСП4І, КСМ4, КСМ4І, КСУ4) категорії розміщення 4.2, але за температур навколишнього повітря від 5 до 50 °C і відносної вологості навколишнього повітря до 80%.
Прилади тропічного виконання за ГОСТ 17532-77 призначені для роботи в умовах, нормованих за ГОСТом 15150-69 для кліматичного виконання «Про» категорії розміщення 4.2, але за температур навколишнього повітря від 5 до 50 °C і відносної вологості навколишнього повітря: до 98% за температури від 5 до 35 °C і до 80% за температури від 35 до 50 °C.
Прилади КСМ4І, КСП4І з іскробезпечними вимірювальними ланцюгами призначені для роботи в комплекті із серійно випущеними первинними перетворювачами, які не мають власного джерела живлення, зосереджених індуктивностей або ємностей, які можуть бути встановлені у всіх вибухобезпечних приміщеннях і зовнішніх установках, що містять вибухонебезпечні концентрації сумішей парів або газів із повітрям НА, ІВ, ПС категорії, груп Т1, Т2, ТЗ, Т4, Т5 згідно з класифікацією ГОСТ 12.1.011-78.
Прилади КСМ4І, КСП4І встановлюються тільки поза вибухонебезпечними приміщеннями.
Прилади кліматичного виконання «УХЛ» призначені для експлуатації в районах із помірним і холодним кліматом, а поповнення «Про» у всіх макрокаматичних районах на суші, зокрема в районах із тропічним кліматом.
За стійкістю до механічних впливів прилади виготовляються звичайного виконання за ГОСТ 13033-76.
Прилади КСП4, КСП4І працюють із первинними перетворювачами, опір яких, включно з опором лінії зв'язку, не перевищує 200 Ом.
Прилади КСП4, КСП4І працюють у комплекті з термоелектричними перетворювачами або джерелами напруги постійного струму або телескопами радіаційних пірометрів сумарного випромінювання.
Примітка. Умовне позначення номінальних статичних характеристик перетворення первинних перетворювачів і межі вимірювань приладів, що працюють із декількома первинними перетворювачами (багатоканальні прилади), однакові для всіх каналів.
У приладах застосовують неіменовану діаграмну стрічку типу ЛПГС-250 за ГОСТ 7826-75 з рівномірною сіткою, тому для зчитування реєстрованого параметра рекомендується користуватися шкалами приладу: нижньої — числа відліку якої збігаються з числами відліку діаграмної стрічки, і верхньої — з числами відліку в одиницях вимірюваної величини.
В одноканальних приладах реєстрація на діаграмній стрічці відбувається лінією, у багатоканальних — циклічно відбитих точках і цифрами, що стоять поруч, що вказують номери первинних перетворювачів.
Багатоканальні прилади з регулювальним пристроєм РУ, РУПЗ працюють у комплекті з блоками реле (наприклад, БР-101), які з приладами не постачаються, а замовляються споживачем окремо.
Прилади виготовляють відповідно до вимог ГОСТ 7164-78 і ГОСТ ЕД1 7164-78 (після тільки для приладів, що постачаються на експорт).
Технічні параметри:
Основна похибка приладів за показаннями, виражена у відсотках від нормувального значення, не перевищує меж допущених значень, рівних ±0,25% або ±0,5%.
Примітка. Під час замовлення приладу з межами похибки за показаннями ±0,25% має зображатися підприємство-виробникові технічне завершення потреби цього вибору.
За нормувальне значення для приладів КСП4, КСП4І, КСУ4 приймають: різність верхнього та нижнього граничних значень вхідного сигналу, якщо нульове значення на краю діапазону вимірювання вхідного сигналу або поза ним; суму абсолютних граничних значень вхідного сигналу, якщо нульове значення міститься всередині діапазону вимірювання.
Нормувальне значення виражається в одиницях струму для потенціометрів КСУ4, в одиницях напруги для потенціометрів КСП4, в одиницях опору для мостів КСМ4.
Основна похибка приладів з реєстрації показань на діаграмній стрічці, виражена у відсотках від нормувального значення, не перевищує меж допущених значень, рівних ±0,5%.
Варіація показань, виражена у відсотках від нормувального значення, не перевищує 0,25%.
Майкова напруга живлення РУД і РЗ: 10В.
Konтакти РУ та УАС одноканальних і багатоканальних пристроїв розраховані на перемикання електричних ланцюгів постійного та змінного струму 1 А напругою 220 В.
Якщо струм перевищує 1 А, необхідно застосовувати проміжне реле.
Викидання реєструвального пристрою в одноканальних прибочрах не перевищує 5 мм.
Довжина шкали та ширина діаграмної стрічки 250 мм.
Швидкість переміщення діаграмної стрічки:
-у одноканальних приладів — 20; 60; 240; 720; 1800; 5400 мм/год.
-у багатоканальних приладів — 60; 180; 600; 1800; 2400; 7200 мм/год
Габаритні розміри: 400х400х367 мм
Маса приладів не перевищує:
-для багатоканальних приладів 24 кг;
-для одноканальних приладів 23 кг.
Прилади автоматичного врівноваження, що стежить КСМ4, КСМ4І, КСП4, КСП4І, КСУ4 Національної системи промислових приладів і засобів автоматизації (ГСП), призначені для вимірювання сили та напруги постійного струму, а також неелектричних величин, перетворених у зазначені вище електричні сигнали й активний опір.
За оглядом вхідного сигналу прилади поділяються на групи:
-Прилади для вимірювання напруги та сили постійного струму — потенціометри (КСП4, КСП4І, КСУ4);
-Прилади для вимірювання активного опору — мости (КСМ4, КСМ4І).
За захищеністю від впливу довкілля та стійкості до механічних впливів прилади поділяються на такі виконання:
-звичайне ― за ГОСТ 12997-76;
-тропічний ― за ГОСТ 17532—77;
-вибухобезпечний (від захисту — іскробезпечний електричний ланцюг) за ГОСТ 18311-72.
Прилади звичайного виконання призначені для роботи в умовах, нормованих за ГОСТом 15150-69 для кліматичного виконання «УХЛ» (зазвичай для груп приладів КСП4, КСП4І, КСМ4, КСМ4І, КСУ4) категорії розміщення 4.2, але за температур навколишнього повітря від 5 до 50 °C і відносної вологості навколишнього повітря до 80%.
Прилади тропічного виконання за ГОСТ 17532-77 призначені для роботи в умовах, нормованих за ГОСТом 15150-69 для кліматичного виконання «Про» категорії розміщення 4.2, але за температур навколишнього повітря від 5 до 50 °C і відносної вологості навколишнього повітря: до 98% за температури від 5 до 35 °C і до 80% за температури від 35 до 50 °C.
Прилади КСМ4І, КСП4І з іскробезпечними вимірювальними ланцюгами призначені для роботи в комплекті із серійно випущеними первинними перетворювачами, які не мають власного джерела живлення, зосереджених індуктивностей або ємностей, які можуть бути встановлені у всіх вибухобезпечних приміщеннях і зовнішніх установках, що містять вибухонебезпечні концентрації сумішей парів або газів із повітрям НА, ІВ, ПС категорії, груп Т1, Т2, ТЗ, Т4, Т5 згідно з класифікацією ГОСТ 12.1.011-78.
Прилади КСМ4І, КСП4І встановлюються тільки поза вибухонебезпечними приміщеннями.
Прилади кліматичного виконання «УХЛ» призначені для експлуатації в районах із помірним і холодним кліматом, а поповнення «Про» у всіх макрокаматичних районах на суші, зокрема в районах із тропічним кліматом.
За стійкістю до механічних впливів прилади виготовляються звичайного виконання за ГОСТ 13033-76.
Прилади КСП4, КСП4І працюють із первинними перетворювачами, опір яких, включно з опором лінії зв'язку, не перевищує 200 Ом.
Прилади КСП4, КСП4І працюють у комплекті з термоелектричними перетворювачами або джерелами напруги постійного струму або телескопами радіаційних пірометрів сумарного випромінювання.
Примітка. Умовне позначення номінальних статичних характеристик перетворення первинних перетворювачів і межі вимірювань приладів, що працюють із декількома первинними перетворювачами (багатоканальні прилади), однакові для всіх каналів.
У приладах застосовують неіменовану діаграмну стрічку типу ЛПГС-250 за ГОСТ 7826-75 з рівномірною сіткою, тому для зчитування реєстрованого параметра рекомендується користуватися шкалами приладу: нижньої — числа відліку якої збігаються з числами відліку діаграмної стрічки, і верхньої — з числами відліку в одиницях вимірюваної величини.
В одноканальних приладах реєстрація на діаграмній стрічці відбувається лінією, у багатоканальних — циклічно відбитих точках і цифрами, що стоять поруч, що вказують номери первинних перетворювачів.
Багатоканальні прилади з регулювальним пристроєм РУ, РУПЗ працюють у комплекті з блоками реле (наприклад, БР-101), які з приладами не постачаються, а замовляються споживачем окремо.
Прилади виготовляють відповідно до вимог ГОСТ 7164-78 і ГОСТ ЕД1 7164-78 (після тільки для приладів, що постачаються на експорт).
Технічні параметри:
Основна похибка приладів за показаннями, виражена у відсотках від нормувального значення, не перевищує меж допущених значень, рівних ±0,25% або ±0,5%.
Примітка. Під час замовлення приладу з межами похибки за показаннями ±0,25% має зображатися підприємство-виробникові технічне завершення потреби цього вибору.
За нормувальне значення для приладів КСП4, КСП4І, КСУ4 приймають: різність верхнього та нижнього граничних значень вхідного сигналу, якщо нульове значення на краю діапазону вимірювання вхідного сигналу або поза ним; суму абсолютних граничних значень вхідного сигналу, якщо нульове значення міститься всередині діапазону вимірювання.
Нормувальне значення виражається в одиницях струму для потенціометрів КСУ4, в одиницях напруги для потенціометрів КСП4, в одиницях опору для мостів КСМ4.
Основна похибка приладів з реєстрації показань на діаграмній стрічці, виражена у відсотках від нормувального значення, не перевищує меж допущених значень, рівних ±0,5%.
Варіація показань, виражена у відсотках від нормувального значення, не перевищує 0,25%.
Майкова напруга живлення РУД і РЗ: 10В.
Konтакти РУ та УАС одноканальних і багатоканальних пристроїв розраховані на перемикання електричних ланцюгів постійного та змінного струму 1 А напругою 220 В.
Якщо струм перевищує 1 А, необхідно застосовувати проміжне реле.
Викидання реєструвального пристрою в одноканальних прибочрах не перевищує 5 мм.
Довжина шкали та ширина діаграмної стрічки 250 мм.
Швидкість переміщення діаграмної стрічки:
-у одноканальних приладів — 20; 60; 240; 720; 1800; 5400 мм/год.
-у багатоканальних приладів — 60; 180; 600; 1800; 2400; 7200 мм/год
Габаритні розміри: 400х400х367 мм
Маса приладів не перевищує:
-для багатоканальних приладів 24 кг;
-для одноканальних приладів 23 кг.
Таблиця твердих шкал для приладів КСП4, КСП4-І
|
Найменування первинного перетворювача |
Умовне позначення градуювальної характеристики |
Грани вимірювань, 0З |
|
|
Початкове значення шкали |
Кінцеве значення шкали |
||
|
Термоелектричний перетворювач ТХК |
ХК68 |
-50 |
50 |
|
ТХА |
ХА68 |
0 |
400 |
|
ТПП |
ПП68 |
0 |
1300 |
|
ТПР |
ПР- 30/668 |
1000 |
1800 |
|
Перетворювач пірометричний повного випромінювання |
РК-15 |
400 |
1000 |
- Ціна: Ціну уточнюйте
