Клапан або Блок живлення газовий типу БПГ-2 (БПГ-3) призначений для промислової й кісткової автоматики як запірно-регулювальний пристрій, керівний подаванням газу до пальника котлів теплопродуктивністю від ОД до 3 Гкал/год. Є дві модифікації БПГ-1 і БПГ-II з різними діаметрами умовного проходу регульованого клапана.
|
|
Основні технічні характеристики
|
|
Тип блока прохідний, мембранний, електромагнітний із регульованою витратною характеристикою.
|
|
Діаметр умовного проходу:
а) запального клапана, мм
б) запорного клапана, мм
в) регульованого клапана БПГ-I, мм
г) регульованого клапана БПГ-II, мм
|
6
65
20
40
|
|
Робочий тиск газу, кгс/м2 (кПа)
|
80-500(0.8-5)
|
|
Температура газу, °C, не більш ніж
|
+50
|
|
Температура довкілля, °C, за відносної вологості до 80%
|
+5+50
|
|
Напруга живлення змінного струму, В
|
|
|
Частота струму, Гц
|
50±1
|
|
Споживана потужність, В*А, не більш ніж
|
100
|
|
Режим роботи, ПВ %
|
100
|
|
Габаритні розміри блока, мм, не більш ніж
|
278x132x332
|
|
Маса блока, кг, не більш ніж
|
7.85
|
|
|
Конструкція

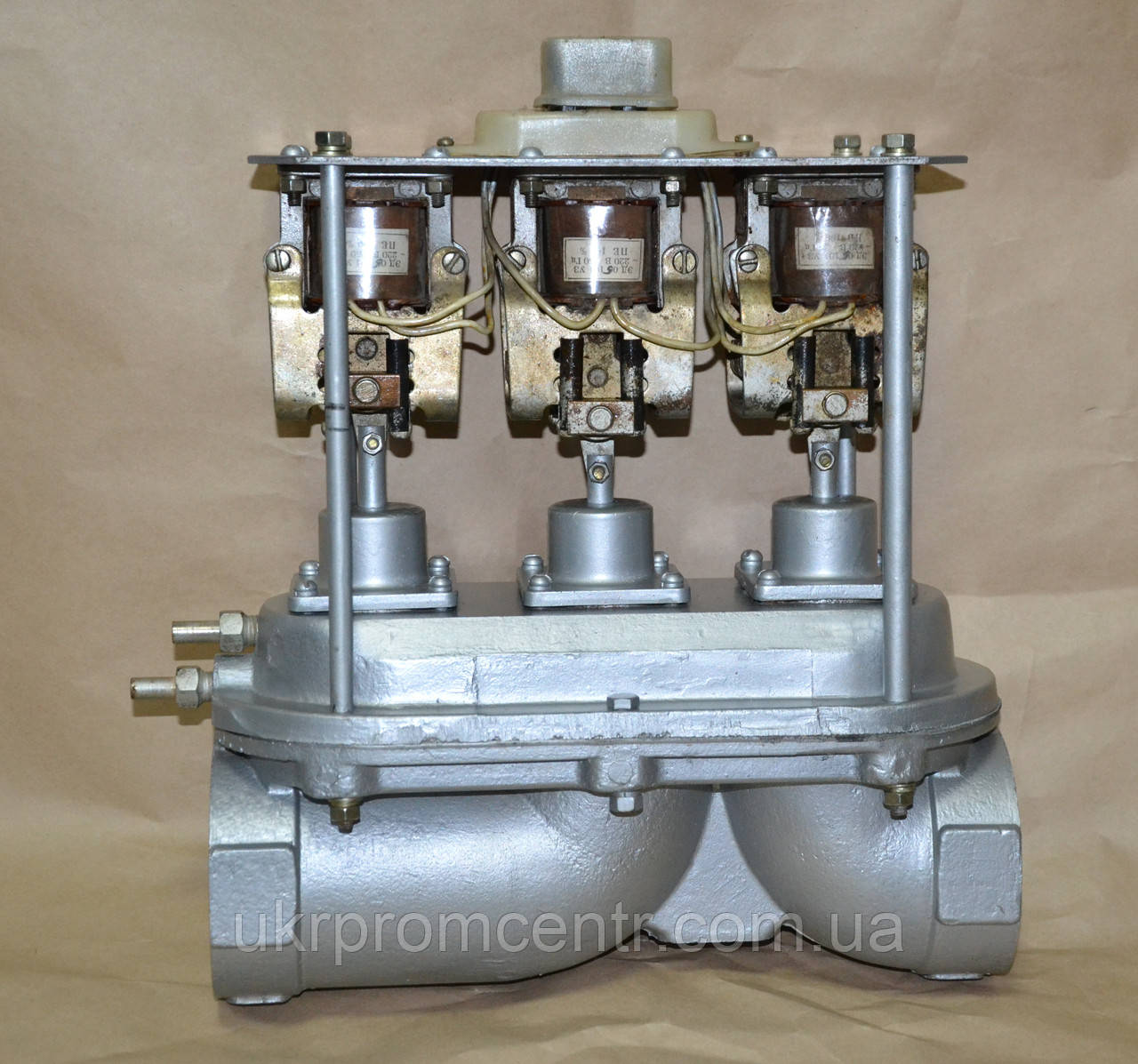

Блок живлення газовий складається з корпусу, кришки, клемної панелі з кришкою, регулювального органа (клапан великого горіння), запірного органа (клапан малого горіння) і запоального органа з електромагнітними приводами. Електромагніти за допомогою з'єднувального вузла та штока з'єднуються із запірними елементами.
|
