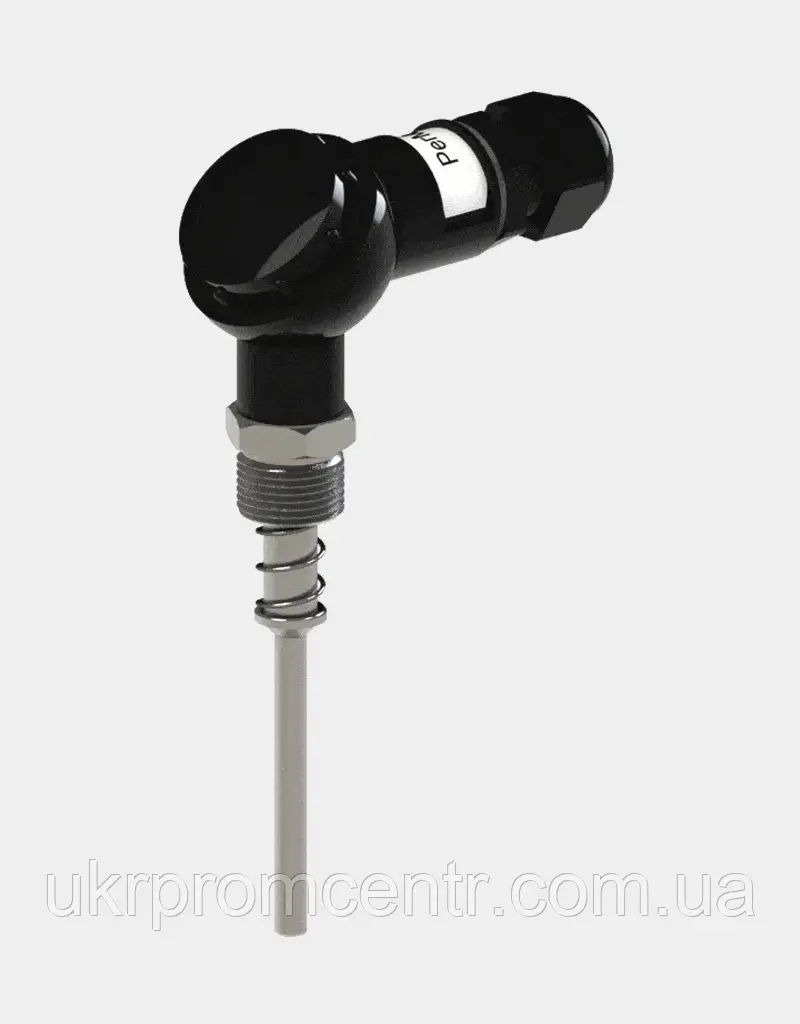

Датчики температури ТСМ-002П, ТСП-002П, ТХА-002П, ТХК-002П, ТЖК-002П, ТП-002П

Датчики температури ТСМ-002п, ТСП-002п, ТХА-002п, ТХК-002п, ТЖК-002п, ТП-002п групи 0 перетворювачі поверхневі призначені для вимірювання температури навколишнього середовища, рідких, газоподібних та сипких хімічно неагресивних середовищ, а також поверхні галузях.

Температура - це найбільш поширений вимірюваний параметр, а перегрів - це один з найбільш негативних чинників в роботі обладнання, тому, існує величезна кількість способів і місць застосування датчиків температури.

Принцип дії термоперетворювачів опору заснований на зміні електричного опору провідників і напівпровідників в залежності від температури. Матеріал, з якого виготовляється такий датчик, повинен володіти високим температурним коефіцієнтом опору, по можливості лінійною залежністю опору від температури, хорошою відтворюваністю властивостей інертністю до впливів навколишнього середовища. Найбільшою мірою всім вищесказаним властивостям відповідає платина; в трохи меншій - мідь.

Термопари - це виключно диференціальні температурні сенсори. Вони формують електричний сигнал, пропорційний різниці температур між двома різними точками. Тому, місце з'єднання (спай), яке ми використовуємо, щоб виміряти необхідну температуру, називають «гарячим» спаєм, в той час як інше місце з'єднання (від якого ми ніяк не можемо уникнути) називається «холодним» спаєм.

Термоперетворювачі (датчики температури) групи 0 призначені для вимірювання температури навколишнього середовища, рідких, газоподібних і сипучих хімічно неагресивних середовищ, а також поверхні твердих тіл в різних галузях промисловості.

Класифікація датчиків температури 202 по типу вимірювального (чутливого) елемента

• термоперетворювачі опору (термометри, ТС) - мідні ТСМ (50М, 100М), платинові ТСП (50П, 100П), тонкоплівкові ТСП (Pt100, Pt500, Pt1000, Pt2000, Pt10000);
• термоперетворювачі термоелектричні (термопари, ПТ) - ТХА (К), ТХК (L), ТЖК (J);
• напівпровідникові перетворювачі - ТП (DS18B20).

Основні технічні характеристики датчиків температури 202:

• схема з'єднання ЧЕ - двох-, трьох-, чотирипровідна;
• матеріал захисної арматури - нержавіюча сталь 12Х18Н10Т;
• конструкція термопреобразователей (датчики температури) - нерозбірна;
•  опір ізоляції - не менше 100 МОм;
• класи допуску - А, В, С (для ПММ, ТСП), 1, 2 (для ТХА, ТХК, ТЖК).
