Датчик температури ТСПУ-002 (4..20мА, 0..10В, RS-485)

 Датчик температури з уніфікованим вихідним сигналом ТСПУ-002 призначений для вимірювання, перетворення виміряного значення сигнал 4..20мА, 0..10В або RS-485. ТСПУ- 002 використовуються для вимірювання температури навколишнього середовища, рідких, газоподібних і сипучих середовищ в різних галузях промисловості.

Робота датчика температури з уніфікованим вихідним сигналом ТСПУ-002 (4-20мА, 0..10В) заснована на властивості міді (платини) змінювати електричний опір в залежності від температури середовища. Блок перетворення перетворює значення опору в струмовий сигнал (сигнал напруги) пропорційний значенню температури. Зміна сили струму (напруги) реєструється вторинним приладом, в вимірювальну схему якого включений ПТУ.

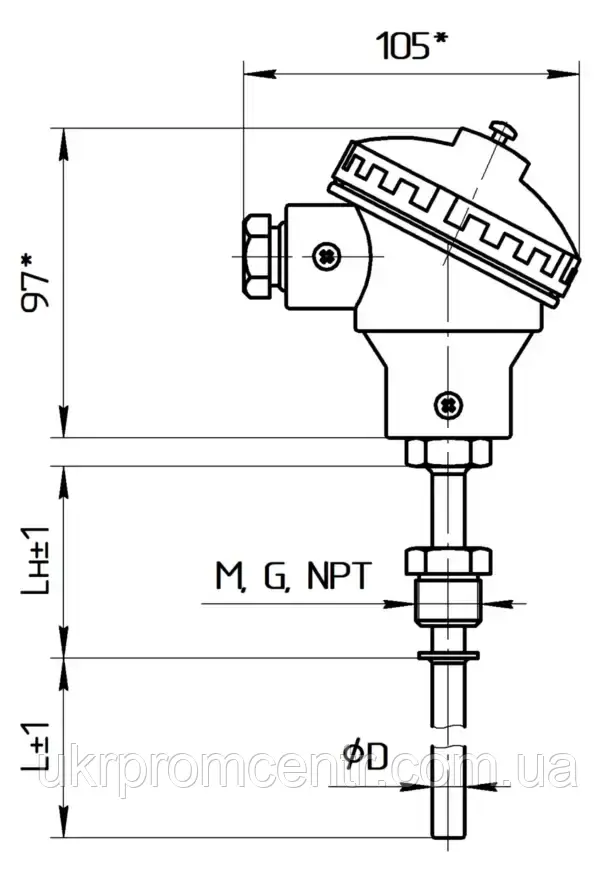

Конструкція ТСПУ- 002 неразборная.

Термоопір відрізняються матеріалом чутливого елемента: ТСМ – мідь, ТСП – платина. У свою чергу, ПММ ділиться на 50М і 100М, а ТСП на 100П, Pt100. Відрізняються ТСМ від ТСП тільки діапазоном температур, що вимірюються: ТСМ (-50..+180°С), а ТСП (-50..+500°С).

Вихід 4-20 мА (або 0-20 мА) забезпечує підвищену стійкість до електричних перешкод та має малі втрати сигналу при використанні дуже довгих кабелів, він здатний без втрат передаватися на сотні та сотні метрів. Як додатковий бонус, сигнал 4-20мА забезпечує виявлення стану помилки, так як сигнал, навіть на найнижчому значенні, як і раніше, активний. Тобто в крайньому положенні «нуль» датчик, як і раніше, видає сигнал 4мА і якщо значення коли-небудь переходить у 0мА, то з приладом явно щось не так. Цього не можна сказати для датчиків з виходом 0-10В, оскільки значення нуль вольт може означати як нульове положення, так і те, що Ваш датчик просто перестав функціонувати.

Датчики температури з уніфікованим вихідним сигналом ТСПУ-002:

• перетворення значення опору в струмовий сигнал (4..20мА) або сигнал напруги (0..10В) пропорційний значенню температури;
• вимір і передача виміряного значення температури по інтерфейсу RS-485

Особливості датчиків ТСПУ-002:

• мінімальна довжина монтажної частини – 60мм;
• струм споживання, не більше - 40мА;
• напруга живлення постійного струму - (20..28);
• матеріал захисної арматури - 12Х18Н10Т;
• зв'язок перетворювача з вимірювальною апаратурою - гальванічний;
• ступінь захисту корпусу - IP65.
