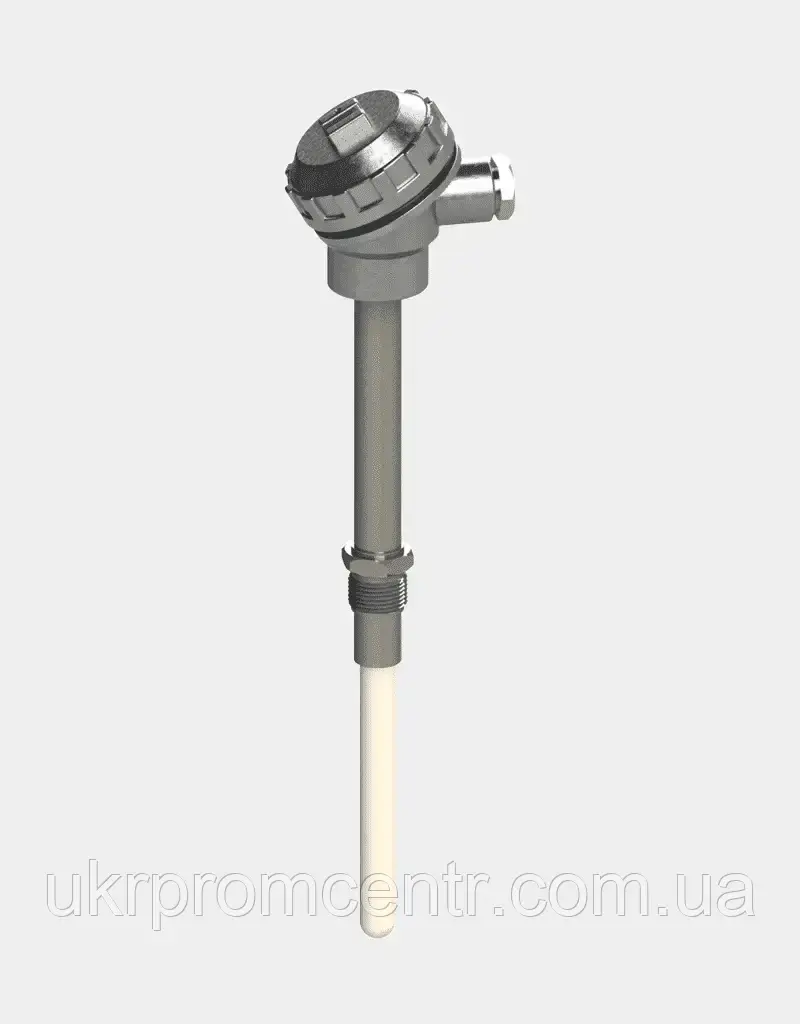

Високотемпературні датчики ТХА-022, ТХК-022, ТЖК-022

високотемпературні датчики з керамічним захисним чохлом ТХА-022, ТХК-022, ТЖК-022 призначені для вимірювання температур до 1200 ° С. Датчики дозволяють вимірювати температуру газоподібних і хімічно неагресивних до матеріалу захисної арматури середовищ.

Принцип роботи термопари

Принцип роботи термопари заснований на термоелектричному ефекті Зеєбека. Термопара має два спаяних кінця, один кінець розміщують в вимірювальної середовищі і називають робочим або гарячим спаєм, а другий кінець на місці підключення до входу пристрою - холодним спаєм. Способи виготовлення гарячого спаю представлений на малюнку 1. При виникненні різниці температур гарячого і холодного спаю в контурі виникає термо-ЕРС значення якого подається на вхід.

Малюнок 1 - Способи виготовлення гарячого спаю

Робочий спай високотемпературних датчиків поміщений у захисну арматуру. Спаї термопар виготовляються у різних конфігураціях. Спаї можуть бути заземленими або незаземленими, а двоелементні термопари можуть бути ізольованими або неізольованими. Зміни гарячих спаїв представлений малюнку 2.

Малюнок 2 - Конфігурації гарячих спаїв

Заземлення спаї термопар утворюються, якщо спай термопари з'єднується з оболонкою первинного перетворювача. Заземлення спаи мають кращу теплопровідність, що, в свою чергу, підвищує швидкодію. Однак заземлення також робить ланцюга термопар більш схильними до впливу електричних перешкод, які можуть спотворювати сигнал напруги термопари, якщо контрольно-вимірювальний прилад не забезпечує розв'язку. Всі високоякісні вимірювальні перетворювачі і плати вводу / виводу передбачають електричну розв'язку в стандартній комплектації. Заземлений спай також більшою мірою схильний до забруднення хімічними домішками згодом.

Термоелектричний перетворювач з відкритим спаєм мають гарячий спай, який виступає з загерметизованого кінця оболонки, забезпечуючи високу швидкодію. Герметизація перешкоджає попаданню вологи або інших забруднень всередину оболонки. Зазвичай такі термопари застосовуються тільки в некорозійні газах, наприклад, в повітроводах.

Незаземлені спаи виходять тоді, коли елементи термопари не зливаються з оболонкою первинного перетворювача, а оточені ізолюючим порошком.

Особливості застосування високотемпературних датчиків ТХА-022, ТХК-022, ТЖК-022:

• Має клемну головку, яка дозволить зручно провести з'єднання кабелю з датчиком та захистить місце з'єднання.
• Має нерухомий штуцер, що дозволяє надійно закріпити датчик.
• Короткочасна робота датчика можлива при 1200 ° С.
• Модель не є високотемпературної по всій довжині, тому в гарячій зоні повинна перебувати лише керамічна частина.
• Так як частина захисної арматури виконана з кераміки, необхідно при установці і експлуатації уникати ударів термопреобразователя.
• Не застосовується для вимірювання температури рідин, а також в агресивних газах - випаровування кислот, лугів.

Високотемпературні датчики з керамічним захисним чохлом ТХА-022, ТХК-022, ТЖК-022 можуть виготовлятися без штуцера - ТХА-021, ТХК-021, ТЖК-021.
