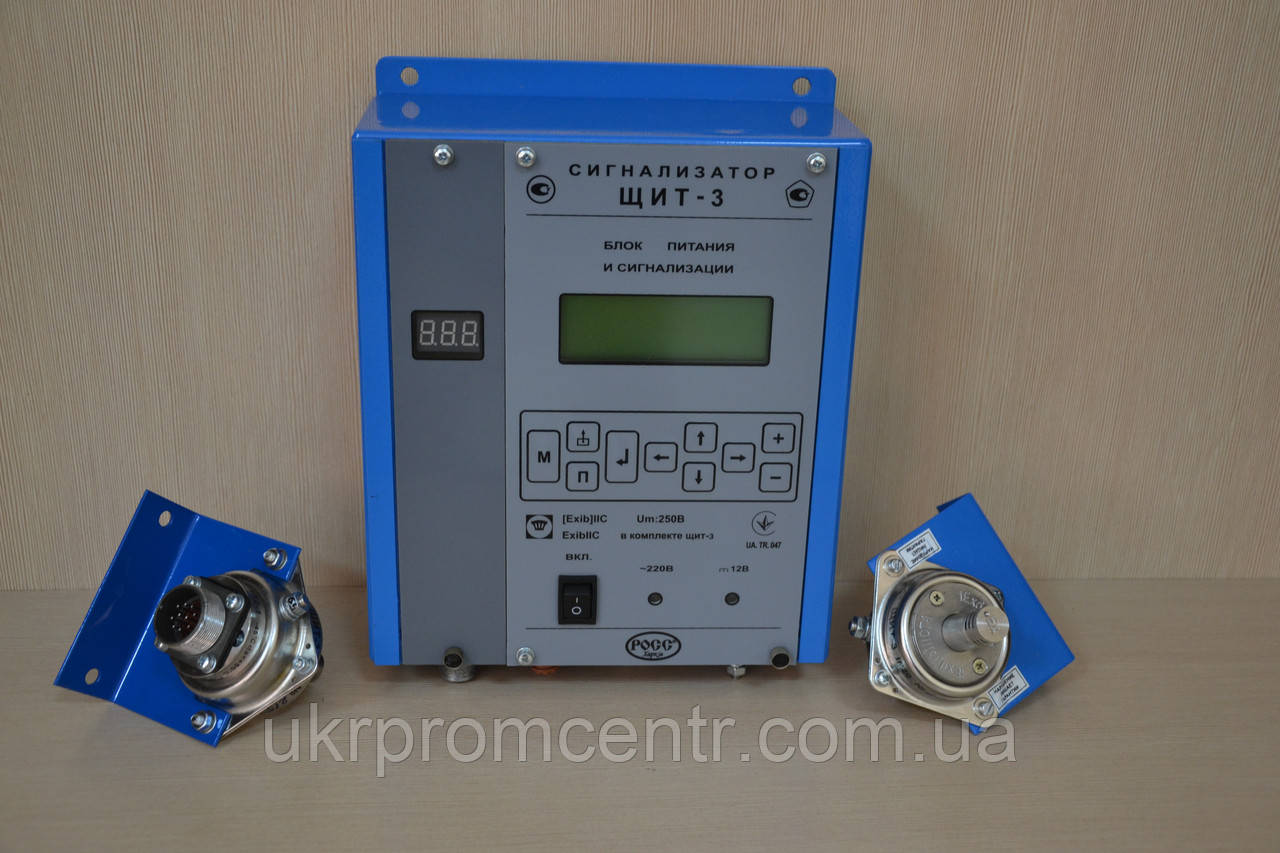

Газосигналізатори ЩИТ-3-6, ЩІТ-3-12, ЩІТ-3-18, ЩІТ-3-24

Газосигналізатори витворів ЩІТ-3-6, ЩІТ-3-12, ЩІТ-3-18, ЩІТ-3-24, розроблені на основі передових технологій і призначені для автоматичного безперервного контролю вмісту метану та (або) сукупності пропану, бутану, газів вуглеводного зрідженого паливного, а також об'ємної частки окису вуглецю в повітрі робочої зони, видавання світлової та звукової сигналізації про перевищення значень доврозонебезпечних концентрацій.

Сфера застосування

Газосигналізатори застосовуються на різних об'єктах газової промисловості, цивільних спорудах, у комунальному господарстві, паркінгах та інших об'єктах.

Переваги

·  Безперервне виведення інформації

·  Кількість точок контролю від 1 до 24

·  Під'єднання до одного каналу шести датчиків із різними методами вимірювання

·  Вибухозахищене виготовлення з іскрозбезпечними ланцюгами

·  Стандартний цифровий вихід, можливість під'єднання до стандартних приймачів

·  Програмування конфігурації відповідно до вимог розміщення датчиків і зовнішніх пристроїв на конкретному об'єкті

·  Два рівні порогового стану кожного датчика

·  Самотестування в автоматичному режимі, сигналізація аварійних станів

·  Обмеження доступу до параметрів налаштування та критично важливими параметрами аварійного стану

Газосигналізатор ЩІТ-3-6 може мати від одного до шести каналів вимірювання (одномодульний БПС-156); ЩІТ-3-12 — від одного до дванадцяти каналів вимірювання (двохмодульний БПС-157); ЩІТ-3-18 — від одного до шістнадцяти каналів вимірювання (тримодульний БПС-158); ЩІТ-3-24 — від одного до двадцяти чотирьох каналів вимірювання (чотиримодульний БПС-159).

Канали довільно комбінуються з таких:

·  канал вимірювання довзволожувальних концентрацій метану (канал вимірювання СH₄) з датчиком ДТХ-156-1

·  канал вимірювання доврозивісних концентрацій бутану та сукупності горючих газів і парів (канал вимірювання С₄Н₁₀) з датчиком ДТХ-156-3

·  канал вимірювання масової концентрації окису вуглецю (канал вимірювання СО) з датчиком ДЕХ-7

Датчики являють собою інтелектуальні вимірювальні перетворювачі зі стандартним цифровим входом. Датчики можуть встановлюватися у вибухонебезпечних зонах

Пороги спрацьовування можуть бути змінені за бажанням споживача.

Рівень звукового тиску під час видавлювання звукового сигналу за віссю звуковипромінювача не менш ніж 85 dB. Напруга живлення датчиків 12 В. Споживана потужність на чотири канали вимірювання в режимі тривоги (з термохімічними датчиками) не більш ніж 25 ВА.

Габаритні розміри датчиків, мм, не більш ніж:

·  ДТХ-156-1 — 85х85х90

·  ДТХ-156-2 — 85х85х90

·  ДЕХ-7 — 85х115х90

Маса датчиків ДТХ-156-1, ДТХ-156-3, кг, не більш ніж 0,3.
Маса датчика ДЕХ-7, кг, не більш ніж 0,38.

Електроживлення сигналізаторів відбувається:

·  основне — від мережі змінного струму напругою 220 В.

·  резервне — від зовнішнього джерела постійного струму (акумуляторна батарея) напругою 12 В.
Середнє напрацювання на відмову — не менш ніж 30000 годин. Повний термін експлуатації — не менш ніж 10 років.
Сигналізатори мають два пороги спрацьовування сигналізації в кожному каналі.

Під час спрацьовування порогових пристроїв сигналізатори забезпечують:

·         видатність світлової та звукової сигналізації;

·         комутацію зовнішніх електричних ланцюгів постійного та змінного струму (замикання/розмикання);

·         видавання імпульсів для спрацьовування клапанів електромагнітних імпульсних із потенційним і імпульсним керуванням.

Сигналізатори можуть працювати з такими типами зовнішніх пристроїв:

·         світлозвуковий сигнальний пристрій (типу ВС-1) — до 50 шт.;

·         клапан електромагнітний відсічний АНО/НЗ — до 5 шт.;

·         пристрою цифрового оброблення інформації через канал RS232.

Перелік речовин, контрольованих каналом С₄H₁₀:

·         бутан;

·         пропан;

·         гази вуглеводні зріджені паливні для комунально-живного споживання і для автомобільного транспорту.
