Сигналізатор ЩІТ-3-1-16 з датчиком ДТХ-154

Сигналізатор ЩІТ-3-1-16 випускається для заміни морально застарілого та знятого з виробництва сигналізатора СТХ-7М і може застосовуватися на різних об'єктах хімічної, нафтохімічної та інших галузях промисловості в технологічному обладнанні (сушильні камери, термошафи та ін.) лакофарбового та інших виробництв за температури повітряного середовища до 200C

Стаціонарні сигналізатори ЩІТ-3 призначені для автоматичного безперервного контролю вмісту передвісно-небезпечних концентрацій сукупності парів пального в повітрі, видавання світлової та звукової сигналізації про перевищення встановлених значень концентрації, комутації зовнішніх електричних ланцюгів постійного та змінного струму.

Переваги

Сигналізатор ЩІТ-3 — це обладнаний мікропроцесором прилад, створений на основі прогресивних наукових розробок і сучасної елементної бази.

·  Робота датчика за високих температур (до 200 °C)

·  Вибухозахищене вироблення, іскробезпечні ланцюги, високий ступінь механічної міцності

·  Висока надійність, що забезпечується застосуванням сучасної мікропроцесорної техніки та передовою технологією виробництва.

·  Обладнання інтерфейсом для роботи з периферійними пристроями за допомогою цифрового зв'язку (RS485)

·  Безперервний автоматичний контроль повітряного середовища, що не вимагає пробоювання

·  Програмне керування роботою сигналізатора, захищене від несанкціонованого доступу паролем

·  Довжина зв'язку між датчиками та блоком БПС — до 1000 м

·  Дисплей на рідких кристалах з безперервною індикацією концентрації вимірюваних компонентів у повітряному середовищі

·  Зручність монтажу блока БПС

·  Вбудована система автоматичної самодіагностики приладу

Опис

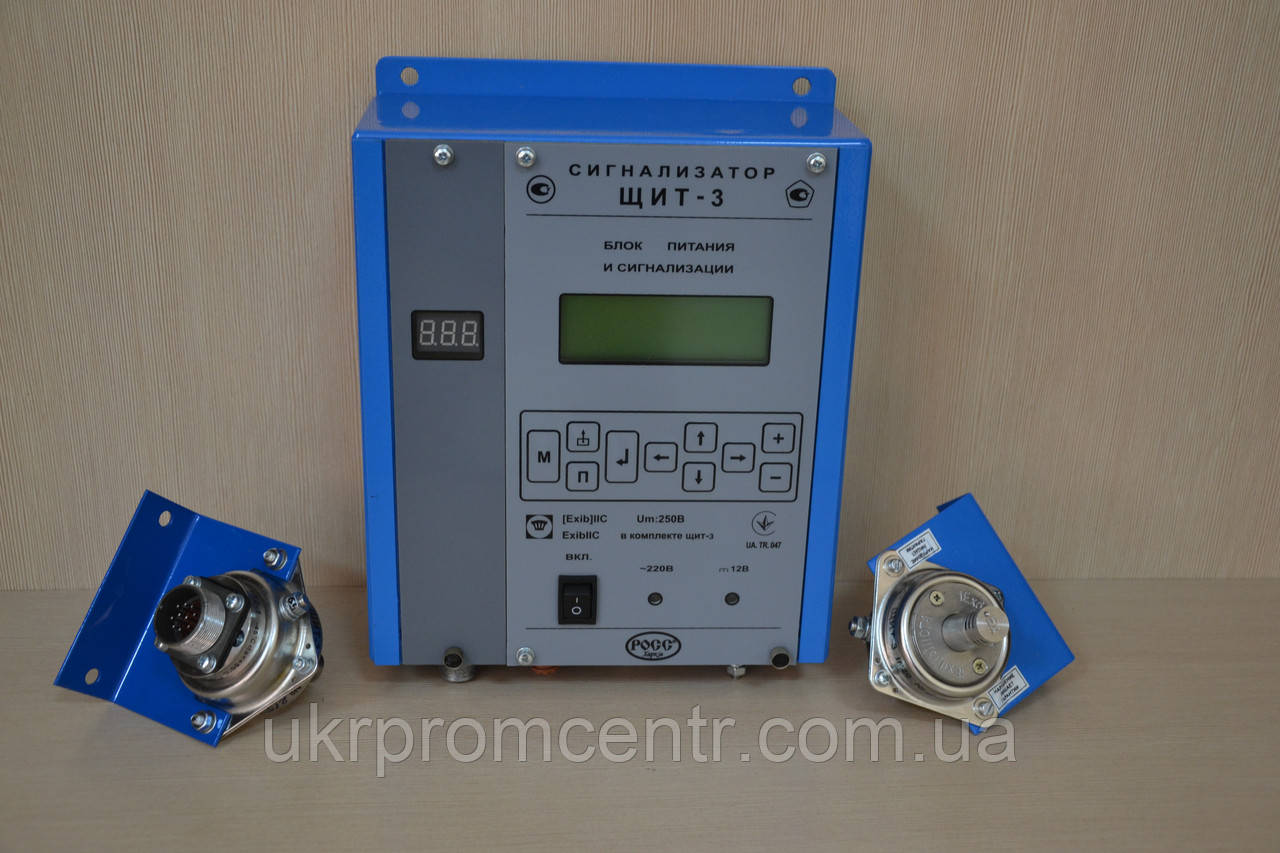

Сигналізатори ЩІТ-3 з термохімічним датчиком ДТХ-154 являють собою одноканальні стаціонарні прилади, що складаються з датчика ДТХ-154, блока живлення та сигналізації БПС-152.

Датчик ДТХ-154 має рівень вибухозахисту "Вибухобезпечний" (1), що забезпечується типами вибухозахисту "Вибухонепроникна оболонка" (d), "Іскробезпечний електричний ланцюг" (ib), "Спечний" (s). Маркування вибухового захисту — 1ExdibsIIBT3, "1Exd [ib]SIIBT3".

Вхідні ланцюги блока БПС-152 вироблені іскробезпечними (рівень ib). Блок БПС-152 має встановлюватися поза вибухонебезпечною зоною.

Контрольовані компоненти:

Ацетон, бензол, диметилформамід, ксилол, нефлас С2-80/120; сольвент кам'яно-кухонний; спирт бутиловий, спирт діацетоновий, спирт ізопропіловий, спирт етиловий, толуол, вайт-спірит, етилцелозозольв; ефір оцтомноетиловий, ефір оцтомоетиловий; розбавники РКБ-1, РЕ-2В, РЕ-4В, РЕ-12В та інші, що складаються з перерахованих вище речовин; розчинники Р4, Р5, 646, 648, РФГ та інші, що складаються з перерахованих вище речовин

Поверковий компонент - гексан

Умови експлуатації

Температура довкілля:

Відносна вологість повітря до 80% за 25 °C

Атмосферний тиск від 84 до 106,7 кПа (від 630 до 800 мм рт.ст.)
