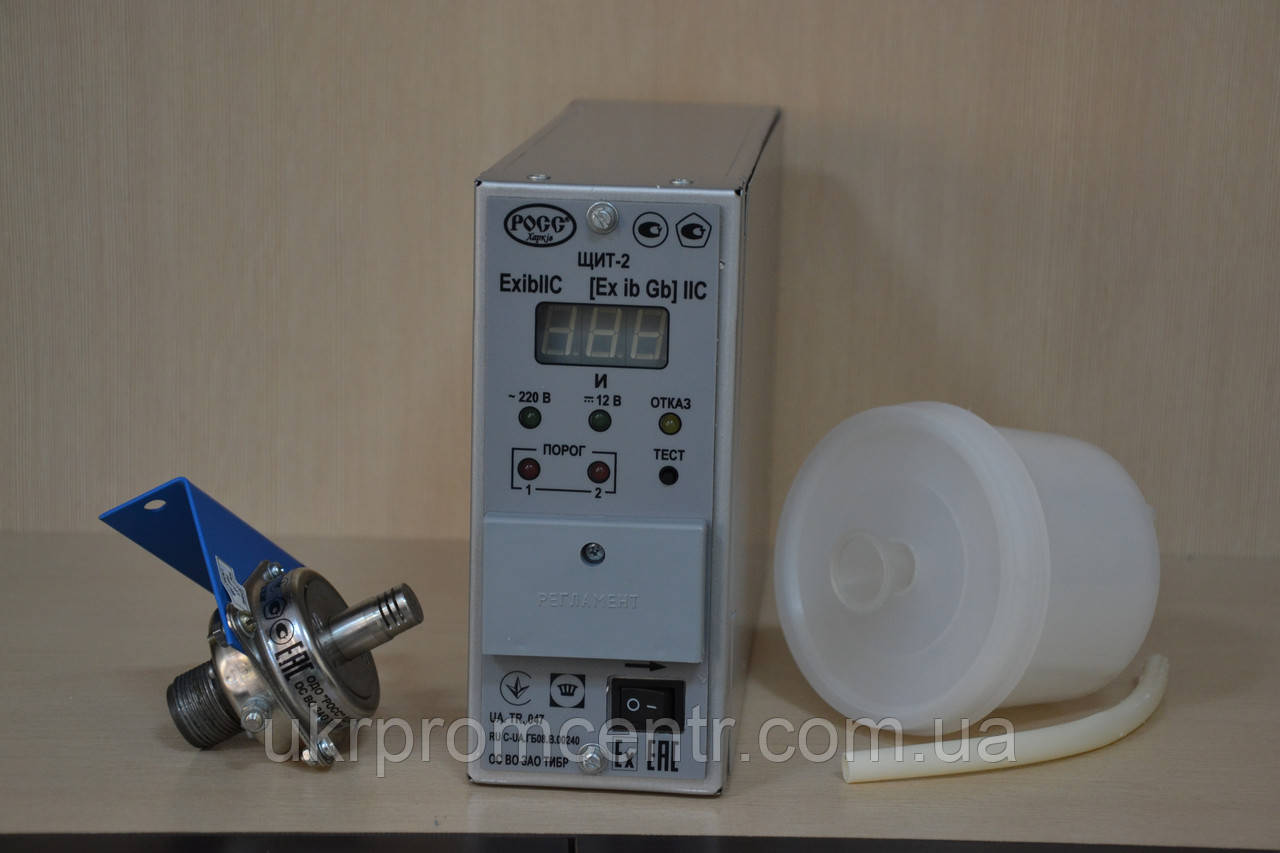

Сигналізатор горючих газів і парів термохімічних ЩИТ-2-20
від 21 500 ₴
Показати оптові ціни- Під замовлення
- Оптом і в роздріб
Відправка з 04 грудня 2024- +380 (95) 617-28-80
Сигналізатор ЩИТ-2 нового покоління виконаний на новій елементній базі з використанням ЩИТ-2 конструктивних і схемних рішень цей прилад випускається для заміни і поповнення існуючого парку сигналізаторів ЩИТ-2. Володіє найвищим класом вибухозахищеності для сигналізаторів горючих газів такого типу, що дозволяє застосовувати його з великою надійністю у вибухонебезпечних зонах
Промисловий стаціонарний сигналізатор ЩИТ-2 забезпечує контроль понад 150 речовин в широкому діапазоні температур, має два порога спрацьовування, світлову сигналізацію, «сухі контакти» реле для комутації зовнішніх електричних ланцюгів, цифровий інтерфейс RS-485
Призначення
Контроль довибухонебезпечних концентрацій горючих газів, парів і їх сукупності в повітряному середовищі виробничих приміщень і зовнішніх установок з зонами всіх класів вибухонебезпечності
Область застосування
Для контролю загазованості виробничих приміщень всіх галузей промисловості, де може виникнути витік і поширення горючих газів, парів та їх сумішей, зазначених у переліку контрольованих сигналізатором ЩИТ-2 речовин.
Модифікації сигналізаторів ЩИТ-2
1. ЩИТ-2-20 з датчиком ДТХ-127-5 (одноканальний, конвекційний спосіб подачі контрольованої суміші)
2. ЩИТ-2-21 з датчиком ДТХ-128-1 (одноканальний, примусовий спосіб подачі контрольованої суміші)
3. ЩИТ-2-22 з датчиком ДТХ-127-5 (п'ятиканальний, конвекційний спосіб подачі контрольованої суміші)
4. ЩИТ-2-23 з датчиком ДТХ-128-1 (п'ятиканальний, примусовий спосіб подачі контрольованої суміші)
|
5. Технічні характеристики |
|
|
|
Найменування показника |
||
|
Принцип дії |
термохімічний |
|
|
Діапазон вимірювань, % НКПР* |
від 0 до 50 |
|
|
Межа допустимої основної абсолютної похибки сигналізатора, % НКПР |
±5 |
|
|
Діапазон сигнальних концентрацій в робочих умовах, % НКПР |
від 5 до 50 |
|
|
Перший поріг спрацьовування: |
|
|
|
Датчик ДТХ-128-1 |
12,2% |
|
|
Датчик ДТХ-127-5 |
15,1% |
|
|
Час спрацювання, с, не більше |
10 |
|
|
Час прогріву, хв, не більше |
5 |
|
|
Тривалість роботи в автоматичному режимі без техобслуговування, діб |
45 |
|
|
Мощность, коммутируемая по цепям внешней сигнализации: |
||
|
при напряжении переменного тока 220 В, ВА, не более |
88 |
|
|
при напряжении постоянного тока 30 В, ВА, не более |
100 |
|
|
Число проводников линии связи |
4 |
|
|
Потребляемая мощность на один канал, ВА, не более |
10 |
|
|
Питание датчика ДТХ-128-1 сжатым воздухом давлением, МПа |
от 0,25 до 0,6 |
|
|
Объемный расход сжатого воздуха для тачика ДТХ-128-1, л/ч, не более |
200 |
|
|
Габаритные размеры, мм, не более |
||
|
датчик ДТХ-127-5 |
85 x 90 x 85 |
|
|
датчик ДТХ-128-1 |
140 x 185 x 160 |
|
|
блок БПС (одноканальный) |
322 x 80 x 180 |
|
|
блок БПС (пятиканальный) |
395 x 520 x 198 |
|
|
Масса, кг, не более |
||
|
датчик ДТХ-127-5 |
0,3 |
|
|
датчик ДТХ-128-1 |
2,3 |
|
|
блок БПС (одноканальний) |
3,0 |
|
|
блок БПС (п'ятиканальний) |
16,0 |
|
|
Середнє напрацювання на відмову, год, не менше |
66700 |
|
|
Повний середній термін служби, років, не менше |
10 |
|
* Нижній концентраційний межа поширення полум'я (по метану 100% НКПР відповідає об'ємній частці 5%)
Контрольований компонент ― поодинокі горючі гази, пари горючих рідин і їх сукупність
Повірочний компонент ― метан
Електроживлення сигналізаторів здійснюється від мережі змінного струму напругою (220+22/-33) В, частотою (50±1) Гц (основн е) і від зовнішнього джерела постійного струму напругою 12,0±1,2 В (резервне)
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип | Побутової |
| Форм-фактор | Стаціонарний |
| Принцип дії | Термохімічний |
