Автоматичні напівпровідникові сигналізатори ЗОНД-1 індивідуального користування з функцією течіскача є засобами вимірювання та призначені для контролю мікроконцентрацій поодиноких токсичних і горючих газів, парів і їх сукупності в повітрі виробничих приміщень і зовнішніх установок, визначення наявності витоку природного газу (метана) або вуглеводнів (пропан-бутан) та видави сигналізації про перевищення встановлених значень концентрації.
Переваги
· Вибухозахищене вироблення.
· Конвекційне подавання контрольованого середовища.
· Функція течіскача, наявність звукового сигналу, що змінюється залежно від рівня загазованості, і висока чутливість, що дають змогу виявити та локалізувати місце витоку газу.
· Світлова та звукова сигналізація про розряджання джерела живлення.
· Швидке прогрівання, мала інерційність.
· Виготовлення приладу з виносним датчиком для виявлення витікань газів у важкодоступних місцях.
· Просте керування, що полегшує експлуатацію приладу.
· Мінімальне технічне обслуговування.
Технічні характеристики |
||
№ |
Найменування показника |
Значення |
1 |
Час прогрівання сигналізатора, с, не більш ніж |
40 |
2 |
Час видавання сигналізації, с, не більш ніж: |
|
3 |
Час роботи сигналізатора до розряджання джерела живлення (без зміни та підзаряджання) у разі епізодичного режиму роботи, години, не менш ніж |
8 |
4 |
Рівень звукового тиску у разі видавлювання сигналу за осі звуковипромінювача на відстані 1 м, дБ, не менш ніж |
60 |
5 |
Напруга живлення від вбудованого акумуляторного джерела живлення, В |
від 2,3 до 2,8 |
6 |
Струм, споживаний сигналізатором, мА, не більш ніж |
215 |
7 |
Габаритні розміри, мм, не більш ніж |
45х185х35 |
8 |
Маса, кг, не більш ніж: |
|
9 |
Середнє напрацювання на відмову з урахуванням технічного обслуговування, год, не менш ніж |
50 000 |
10 |
Повний середній термін експлуатації, років, не менш ніж |
10 |

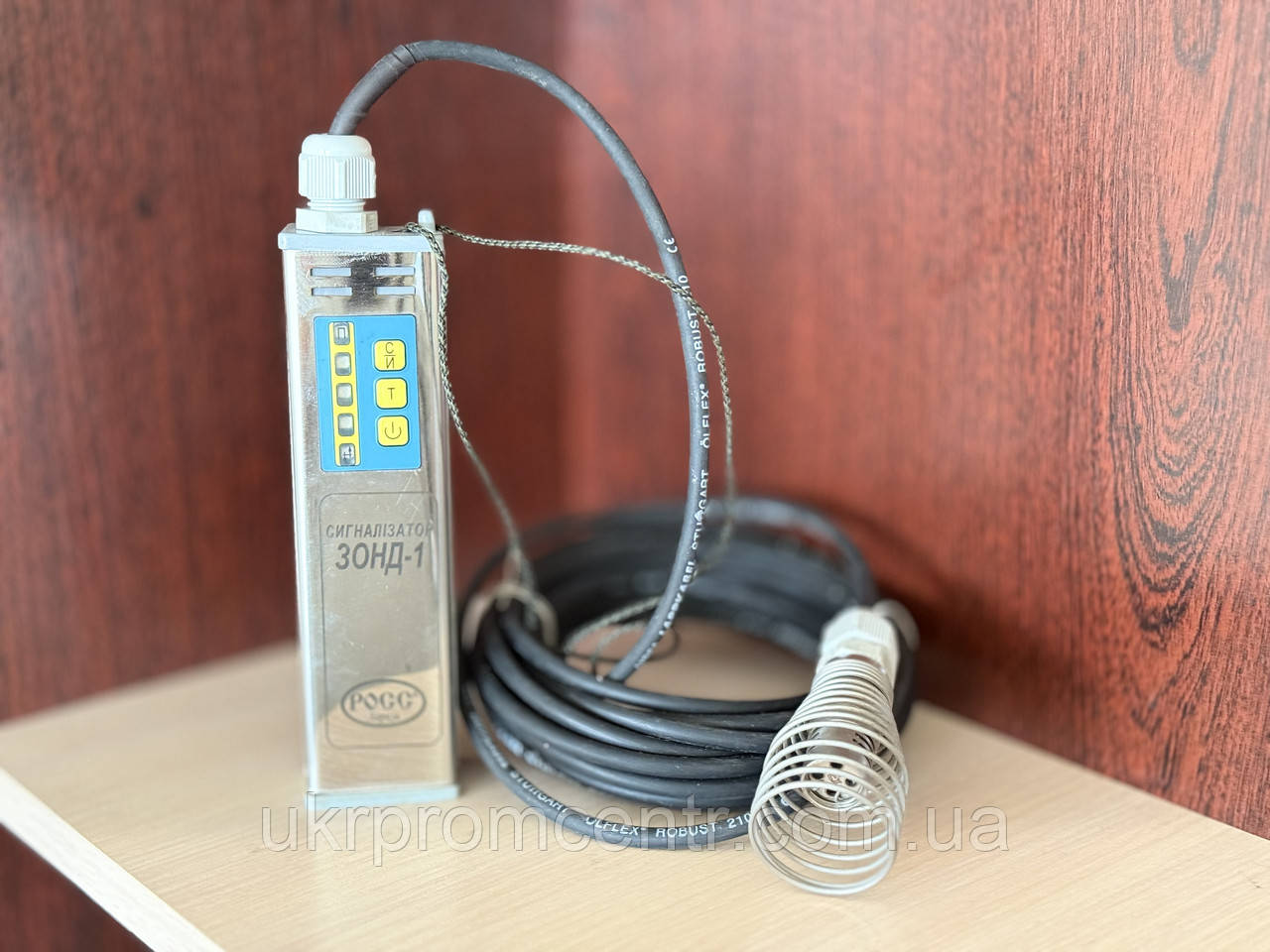

Можливе виконання сигналізатора ЗОНД-1 з виносним блоком чутливих елементів (ЧЕ) на шнурі завдовжки до 1,6 м (6 м).
Умови експлуатації:
· температура довкілля та контрольованого середовища, °C, від мінус 20 до 40;
· відносна вологість, % від 30 до 80
Сигналізатори ЗОНД-1 мають модифікації залежно від конструктивного виконання, контрольованих компонентів і комплектності.
Технічні характеристики |
||
Виготовлення сигналізатора |
Контрольований компонент |
Номінальне значення |
ЗОНД-1-27 |
Окис вуглецю (вік вуглецю, СО) |
20 |
ЗОНД-1-37 |
Серовород (Н2S) |
10 |
ЗОНД-1-47 |
Метан (СН4) |
300 |
ЗОНД-1-57 |
Метан (СН4) |
300 |
ЗОНД-1-67 |
Пропан (С3Н8) |
300 |
ЗОНД-1-77 |
Аміак (NH3) |
100 |
На замовлення споживача виробник виконує роботи з розширення галузі застосування сигналізаторів ЗОНД-1 для контролю інших речовин.
За кількістю контрольованих компонентів ЗОНД-1-57 належить до сигналізаторів сукупності компонентів, інші виготовлення — одиничних компонентів. За наявності в повітрі суми горючих і токсичних газів сигналізатор одиничного компонента може використовуватися тільки як індикатор загазованості та витоку пальногох і токсичних парів і газів.
Сигналізатори безперервної дії ЗОНД-1 мають один фіксований поріг спрацьовування.
Примітка: Сигналізатор напівпровідниковий, вироблення ЗОНД-1-77 випускається з метрологічною атестацією.
Основні атрибути | |
---|---|
Країна виробник | Україна |
Основні | |
Тип | Промисловий |
Форм-фактор | Переносний |
- Ціна: від 16 000 ₴
