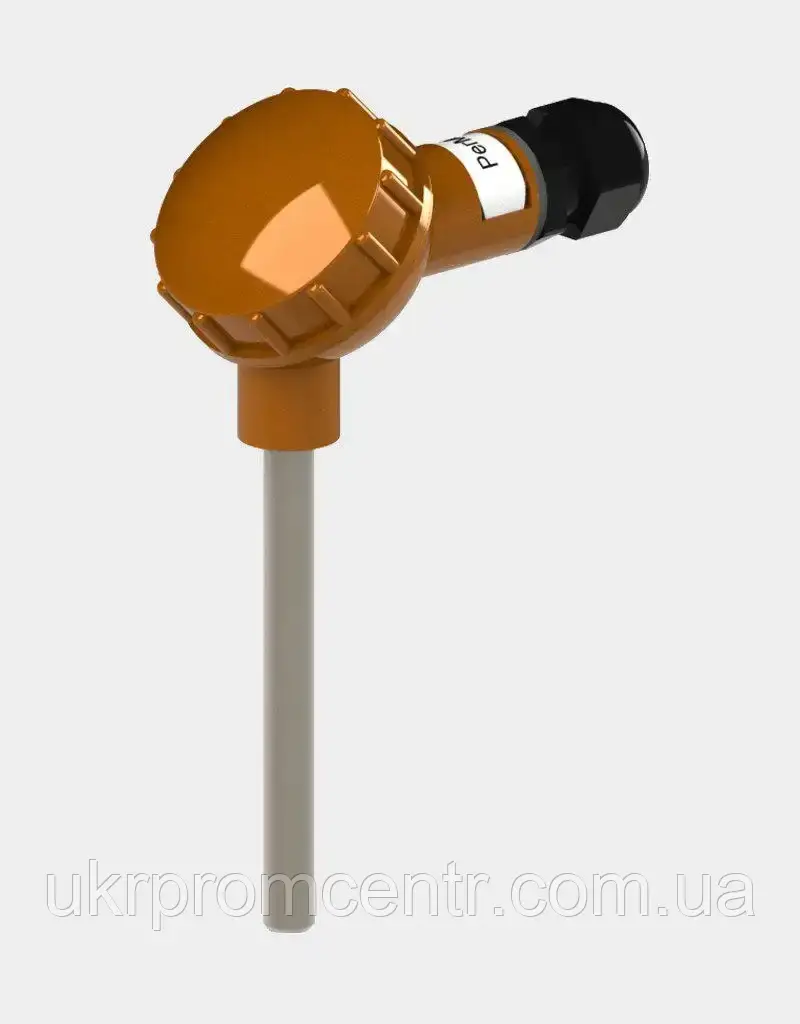

Термопари з уніфікованим виходом 4-20 мА ТХАУ-001, ТХКУ-001, ТЖКУ-001

Термопари (термоелектричні перетворювачі, датчики температури) ТХАУ-001, ТХКУ-001, ТЖКУ-001 призначені для перетворення температури робочого кінця термопари в термо-ЕРС. Термоелектричні перетворювачі використовують для вимірювання температури рідких, сипучих і газоподібних середовищ, які не містять речовин, що вступають в взаємодію з матеріалом захисної арматури і з'єднувальним кабелем.

Область застосування термопар - системи контролю та регулювання температури технологічних процесів в різних галузях промисловості, сільського та комунального господарства, побуті.
Принцип роботи термопари заснований на термоелектричному ефекті Зеебека. Термопара має два спаяних кінця, один кінець розміщують в вимірювальної середовищі і називають робочим або гарячим спаєм, а другий кінець на місці підключення до входу пристрою - холодним спаєм. При виникненні різниці температур гарячого і холодного спаю в контурі виникає термо-ЕРС значення якого подається на вхід. Робочий спай поміщають в захисну арматуру.

Основні технічні характеристики термопар 4-20 мА

•  Робочий діапазон температур, в залежності від типу термопари - (0-1100) ° С;
• Діапазон навколишньої температури навколо плати перетворювача 4-20 мА - від 5 до 55 ° C;
• Схема з'єднання вимірювального елемента - двухпроводная;
•  Тип термопари з виходом 4-20 мА - K (ТХАУ-001), L (ТХКУ-001), J (ТЖКУ-001);
•  Матеріал захисної арматури - нержавіюча сталь 12х18Н10Т;
•  Ступінь захисту від впливу пилу і води - IP54;
•  Конструкція - нерозбірна;
•  Опір ізоляції - не менше 100 МОм;
•  Вихідний сигнал - 4-20 мА;
•  Напруга живлення постійного струму - 9-36 В;
•  Струм споживання, не більше - 40 мА;
•  Межа допустимого значення основної похибки, не більше - 0.5%; 1% (регламентована для температури 25 ° С експлуатації плати перетворювача 4-20 мА).
