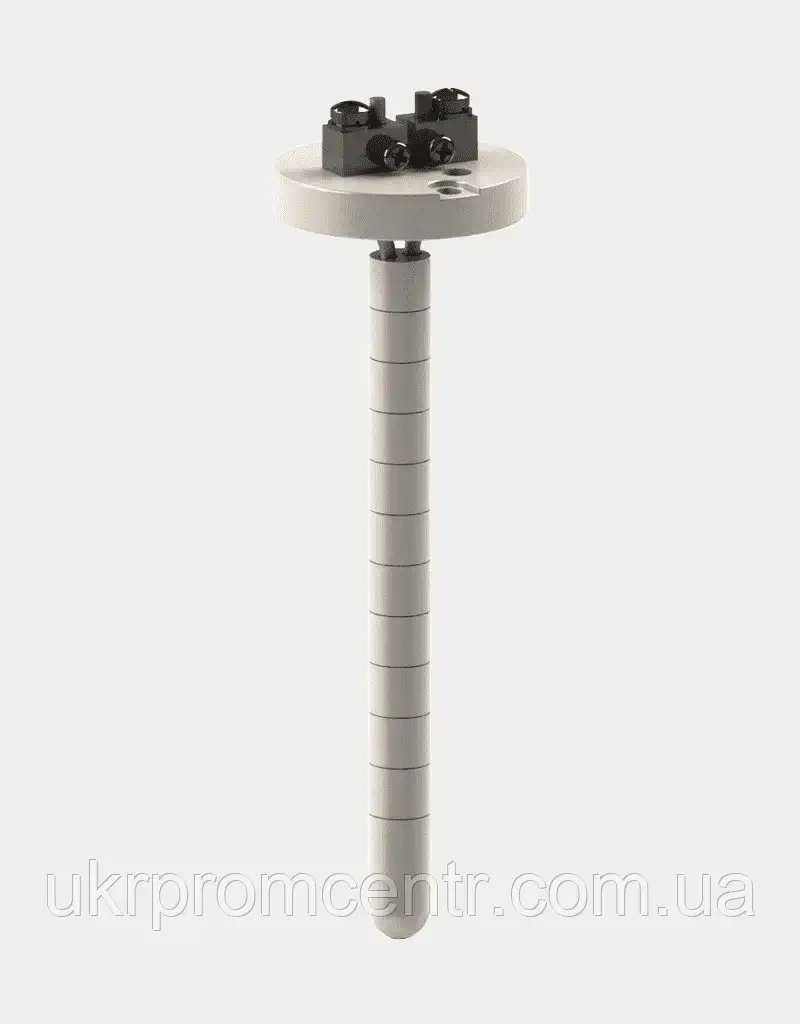

Високотемпературний датчик температури 210К

Високотемпературний датчик температури 210К (термопара, термоелектричний перетворювач, датчик температури) застосовується в багатьох галузях промисловості для вимірювання температури повітря, вихлопних газів і продуктів їх згоряння та інших хімічно неагресивних середовищ у температурному діапазоні від -40 до 1000 °C.

Діапазон вимірюваних датчиками температур залежить безпосередньо від хімічного складу вимірювального елемента. Основним вимірювальним елементом таких датчиків є відрізок термоелектродного дроту, послідовно згуртований із двох різнорідних електропровідних металів, який називають термопаром. Згідно з призначенням і конструкцією, термопара може бути заглибна або поверхнева, герметична або негерметична (в оболонці або без неї), ударостійкий, стаціонарний, переносний тощо.

Особливості:
Вимірювальний елемент додатково захищений керамічним ковпачком, збільшуючи довговічність датчика.
Клемна колодка дає змогу надійно закріпити датчик.
Короткострокова робота датчика можлива за 1200 °C.
Оскільки захисні намистини та клемна колодка виготовлені з кераміки, необхідно під час встановлення й експлуатації уникати ударів датчика.
Високотемпературний датчик температури Модифікації 210К не можуть для вимірювання температури рідин, розплавів, що містять азотну кислоту та нітрати, а також використовувати в атмосферах із підвищеним вмістом сірки й аміаку.
Тип НСХ:

ТХА — K -40.1000°C
ТХК – L -40..600°C
ТЖК – J -40..600°C
Тип К (хромель-алюмелева термопара):

Широко використовується в різних зонах від -100 °C до +1000 °C (рекомендована межа, що залежить від діаметра термоелектрода);
У діапазоні від 200 до 500 °C виникає ефект гістерезису, тобто показання під час нагрівання й охолодження можуть відрізнятися. Іноді різниця досягає 5 °C;
Використовується в нейтральній атмосфері або атмосфері з надлишком кисню;
Після термічного старіння показання знижуються;
Не рекомендується використовувати в розрідженій атмосфері, тому що хром може виділятися з Ni-виведення (так звана міграція), термопара водночас змінює ТЕДС і показує занижену температуру;
Атмосфера сірки шкідлива для термопар, оскільки впливає на обидва електроди.
Тип J (залізо-константанова термопара):

Не рекомендується використовувати нижче ніж 0 °C, оскільки конденсація вологи на залізному виведенні призводить до утворення іржі;
Найкращий тип для розрядженої атмосферою;
Максимальна температура застосування — 500 °C, оскільки вище цієї температури відбувається швидке окиснення виводів. Обидва виведення швидко руйнуються в атмосфері сірки;
Показання підвищуються після термічного старіння;
Перевагою є невисока вартість.
Клас допуску:

ТХА – 1,2,3
ТХК – 2,3
ТЖК — 1,2
