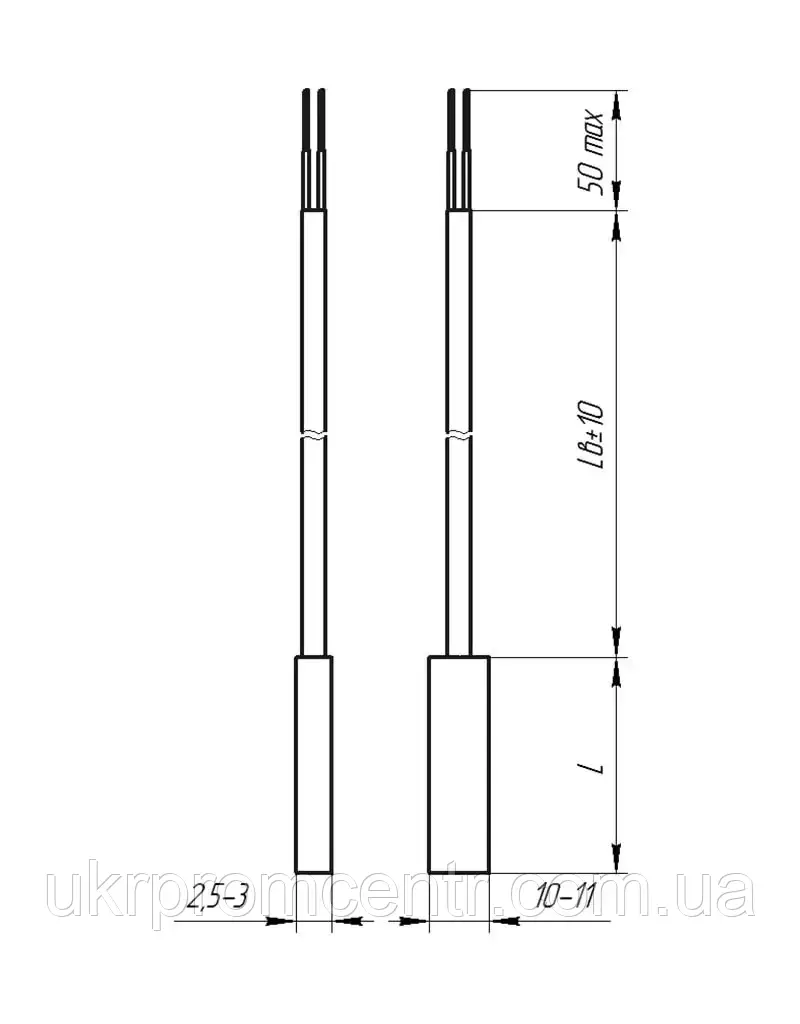

Датчики температури 209

Датчики температури 209 групи 2 призначені для вимірювання температури поверхні твердих тіл в різних галузях промисловості. Мають малі розміри, поліпшені показники теплової інерції, не вимагають складних монтажних робіт при установці на об'єкті.

Температура - це найбільш поширений вимірюваний параметр, а перегрів - це один з найбільш негативних чинників в роботі обладнання, тому, існує величезна кількість способів і місць застосування датчиків температури.

Принцип дії термоперетворювачів опору заснований на зміні електричного опору провідників і напівпровідників в залежності від температури. Матеріал, з якого виготовляється такий датчик, повинен володіти високим температурним коефіцієнтом опору, по можливості лінійною залежністю опору від температури, хорошою відтворюваністю властивостей інертністю до впливів навколишнього середовища. Найбільшою мірою всім вищесказаним властивостям відповідає платина; в трохи меншій - мідь.

Термопари - це виключно диференціальні температурні сенсори. Вони формують електричний сигнал, пропорційний різниці температур між двома різними точками. Тому, місце з'єднання (спай), яке ми використовуємо, щоб виміряти необхідну температуру, називають «гарячим» спаєм, в той час як інше місце з'єднання (від якого ми ніяк не можемо уникнути) називається «холодним» спаєм.

Класифікація датчиків температури 209 по типу вимірювального (чутливого) елемента

• термоперетворювачі опору (термометри) - ТСМ, ТСП;
• термоперетворювачі термоелектричні (термопари) - ТХА, ТХК, ТЖК;
• напівпровідникові перетворювачі - ТП.

Основні технічні характеристики датчиків температури 209:

• схема з'єднання ЧЕ - двох-, трьох-, чотирьохпровідна;
• за типом ЧЕ діляться на:
  •  термоперетворювачі опору (ТС, термоопір, термометри, датчики температури) (50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000);
  • термоелектричні перетворювачі (ТП, термоелектричні перетворювачі, термопари, датчики температури) (ТХА (К), ТХК (L));
  • напівпровідникові (DS18B20);
• конструкція термоперетворювачів (датчики температури) - нерозбірна;
•  опір ізоляції - не менше 100 МОм;
• класи допуску - А, В, С (для ТЗ), 1, 2 (для ТП).
