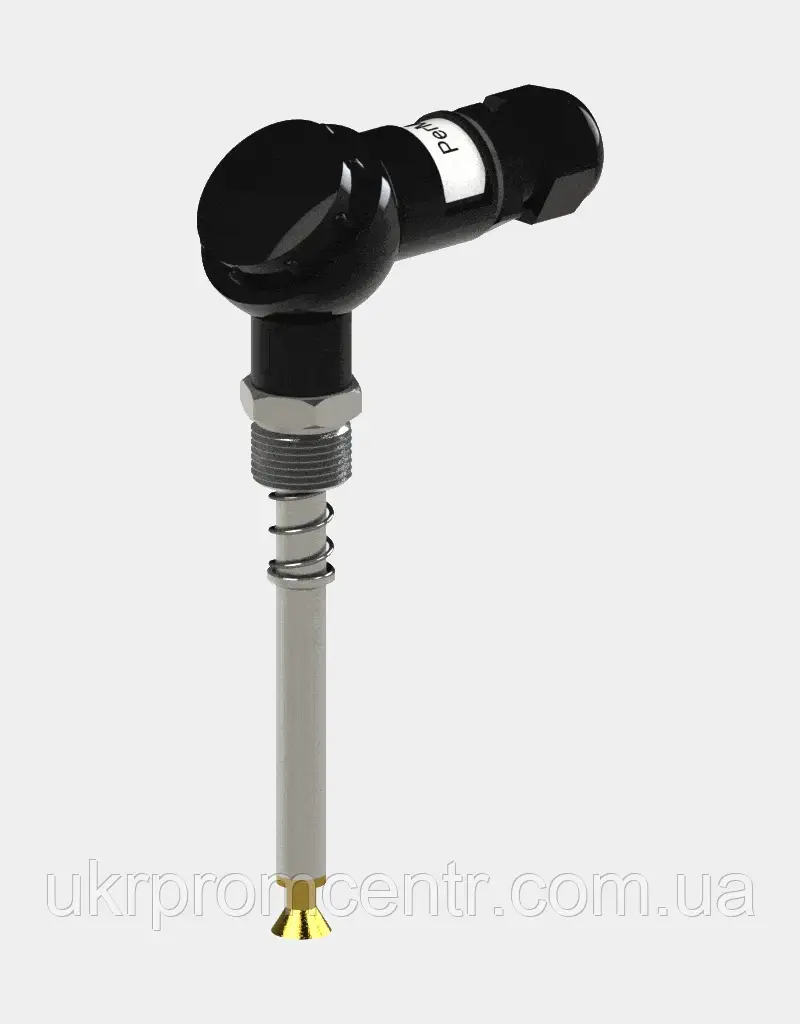

Датчики температури 202

Датчики температури 202 групи 2 призначені для вимірювання температури поверхні твердих тіл у різних галузях промисловості. Мають малі розміри, покращені показники теплової інерції, не вимагають складних монтажних робіт під час встановлення на об'єкті.

Температура — це найпоширеніший вимірюваний параметр, а перегрівання — це один із найбільш негативних чинників у роботі обладнання, тому є величезна кількість способів і місць застосування датчиків температури.

Принцип дії термоперетворювачів опору ґрунтується на зміні електричного опору провідників і напівпровідників залежно від температури. Матеріал, з якого виготовляється такий датчик, має мати високий температурний коефіцієнт опору, за можливістю лінійної залежності опору від температури, гарну відмітність властивостей інертністю до впливів довкілля. Найбільший ступінь усім вищезазначеним властивостям відповідає платина; у кілька менших — мідь.

Термопари — це виключно диференціальні температурні сенсори. Вони формують електричний сигнал, пропорційний різниці температур між двома різними точками. Тому, місце з'єднання (спай), яке ми використовуємо, щоб виміряти необхідну температуру, називають «гарячим» спаєм, тоді як інше місце з'єднання (від якого ми ніяк не можемо уникнути) називається «холодним» спаєм.

Класифікація датчиків температури 202 за типом вимірювального (чутливого) елемента
термоперетворювачі опору (термометри) — ТСМ, ТСП;
термоперетворювачі термоелектричні (термопари) — THA, THK, TJK;
напівпровідникові перетворювачі — ТП.
Основні технічні характеристики датчиків температури 202:
схема з'єднання ЧЕ — дво-, три-, чотиридротова;
за типом ЧЕ діляться на:
 термоперетворювачі опору (ТС, термообіг, термометри, датчики температури) (50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000);
термоелектричні перетворювачі (ТП, термоелектричні перетворювачі, термопари, датчики температури) (ТХА (К), ТХК (L);
полупроводниковые (DS18B20);
ступінь захисту від впливу пилу та води — IP54;
конструкція термоперетворювачів (датчики температури) — нерозбірна;
 опір ізоляції — не менш ніж 100 МОм;
класи допуску — А, В, С (для ТЗ), 1, 2 (для ТП).
