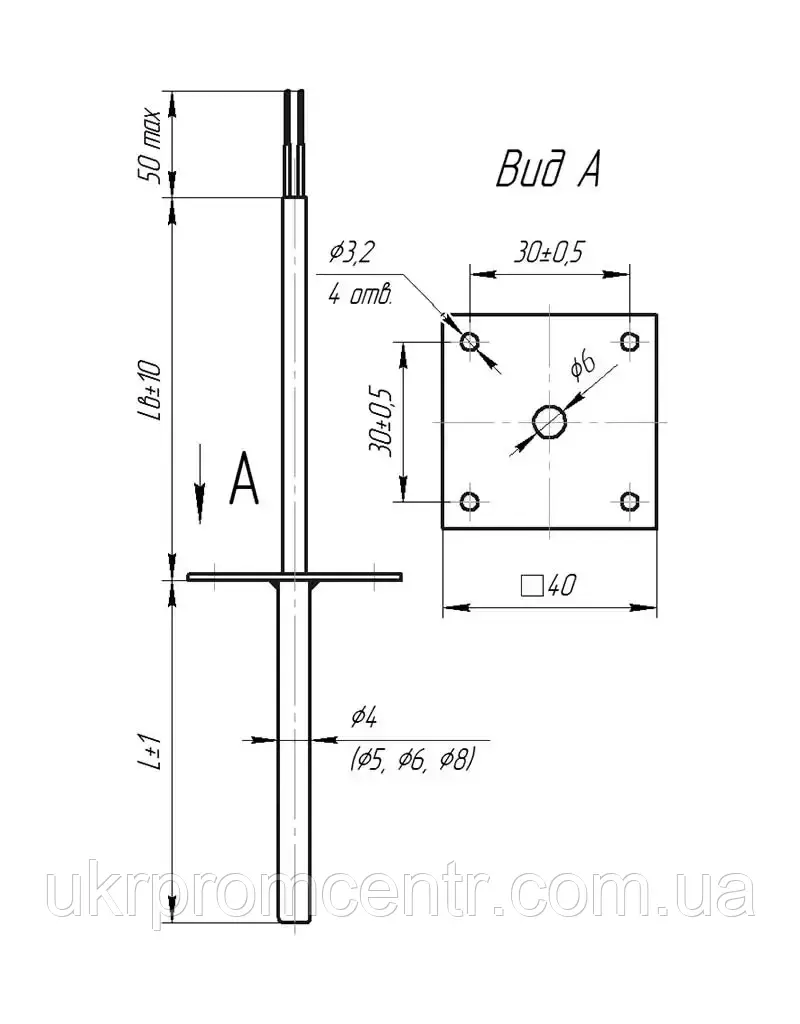

Датчики температури 107

Датчики температури 107 групи 1 призначені для вимірювання температури навколишнього середовища, рідких, газоподібних і сипучих хімічно неагресивних середовищ, а також поверхні твердих тіл в різних галузях.

Температура - це найбільш поширений вимірюваний параметр, а перегрів - це один з найбільш негативних чинників в роботі обладнання, тому, існує величезна кількість способів і місць застосування датчиків температури.

Принцип дії термоперетворювачів опору заснований на зміні електричного опору провідників і напівпровідників в залежності від температури. Матеріал, з якого виготовляється такий датчик, повинен володіти високим температурним коефіцієнтом опору, по можливості лінійною залежністю опору від температури, хорошою відтворюваністю властивостей інертністю до впливів навколишнього середовища. Найбільшою мірою всім вищесказаним властивостям відповідає платина; в трохи меншій - мідь.

Термопари - це виключно диференціальні температурні сенсори. Вони формують електричний сигнал, пропорційний різниці температур між двома різними точками. Тому, місце з'єднання (спай), яке ми використовуємо, щоб виміряти необхідну температуру, називають «гарячим» спаєм, в той час як інше місце з'єднання (від якого ми ніяк не можемо уникнути) називається «холодним» спаєм.

Класифікація датчиків температури 107 по типу вимірювального (чутливого) елемента

• -термоперетворювачі опору (термометри):
• - термоперетворювачі опору ТСМ (датчик ТСМ)
• - термоперетворювачі опору ТСП (датчик ТСП)
• -термоперетворювачі термоелектричні (термопари):
  • термопари ТХА
  • термопари ТХК
  • термопари ТЖК
• напівпровідникові перетворювачі - ТП.

Основні технічні характеристики датчиків температури 107:

• Класи допуску - А, В, С (для ТЗ), 1, 2 (для ТП);
• Схема з'єднання ЧЕ - двох-, трьох-, чотирипровідна;
• за типом ЧЕ діляться на
  • термоперетворювачі опору (50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000),
  • термоелектричні перетворювачі (термопари ТХА (К), ТХК (L), ТЖК),
  • напівпровідникові (DS18B20);
• Матеріал захисної арматури - сталь 12Х18Н10Т;
• Ступінь захисту від впливу пилу та води – IP54;
• Конструкція термоперетворювачів - нерозбірна;
• Опір ізоляції - не менше 100 МОм.
