Призначений для застосування у схемах сигналізації, захисту, апаратури широкого застосування від наслідків мимовільного згасання полум'я газових пальників.
Особливо ефективний для контролю полум'я високої інтенсивності.
Можливі збої в роботі при контролі полум'я яке містить багато диму - типу дрова, або кіптява - мазутний пальник.

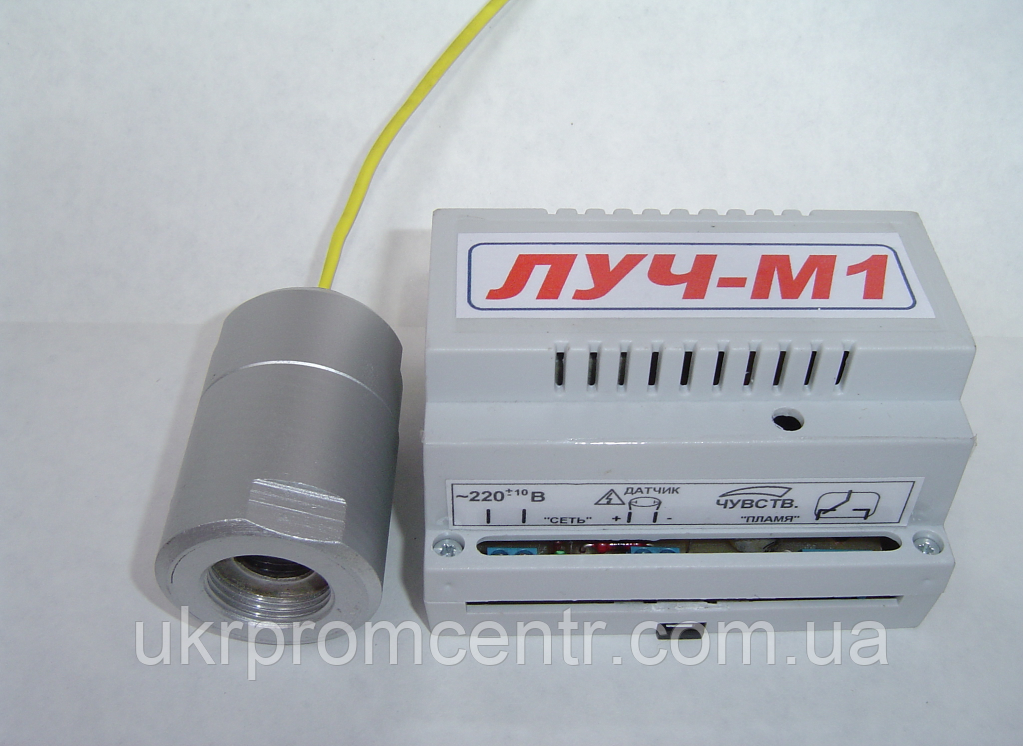

Принцип роботи ґрунтується на особливих властивостях роботи ультрафіолетової лампи, що входить до складу приладу. У спектрі полум'я міститься ультрафіолетова складова. Принцип дії приладу ґрунтується на перетворенні ультрафіолетового випромінювання полум'я на електричний сигнал. За наявності полум'я перед датчиком приладу на панелі приладу спрацьовує світлова індикація, а через контакти реле подається сигнал у схему сигналізації та захисту технологічного обладнання.
Технічні характеристики приладу:
-
Напруга живлення приладу: ~220В ±10% 50Гц
-
Споживана потужність приладу: 20Вт
-
Кількість контактів вихідного реле: 1 перекидний
-
Максимальний струм навантаження через контакти вихідного реле при напрузі живлення ~220В: 2А
-
Час затримки спрацьовування реле: 0,5 сек.
-
Датчик працездатний при відносній вологості і температурі: 40°C...95-98%
-
Найбільший анодний струм датчика: 2мА
-
Чутливість датчика полум'я (вогонь сірника): не менше ніж з 0,5м
-
Максимальна напруга живлення датчика: 220В
-
Середня напрацювання: 5000 годин
-
Середній термін служби: не менше 5 років
-
Температура довкілля для приладу: +5..+45°C
-
Температура довкілля для датчика: -50..+70°C
-
Маса приладу: трохи більше 1 кг
-
Габаритні розміри: 95х105мм
- Ціна: 6 000 ₴
