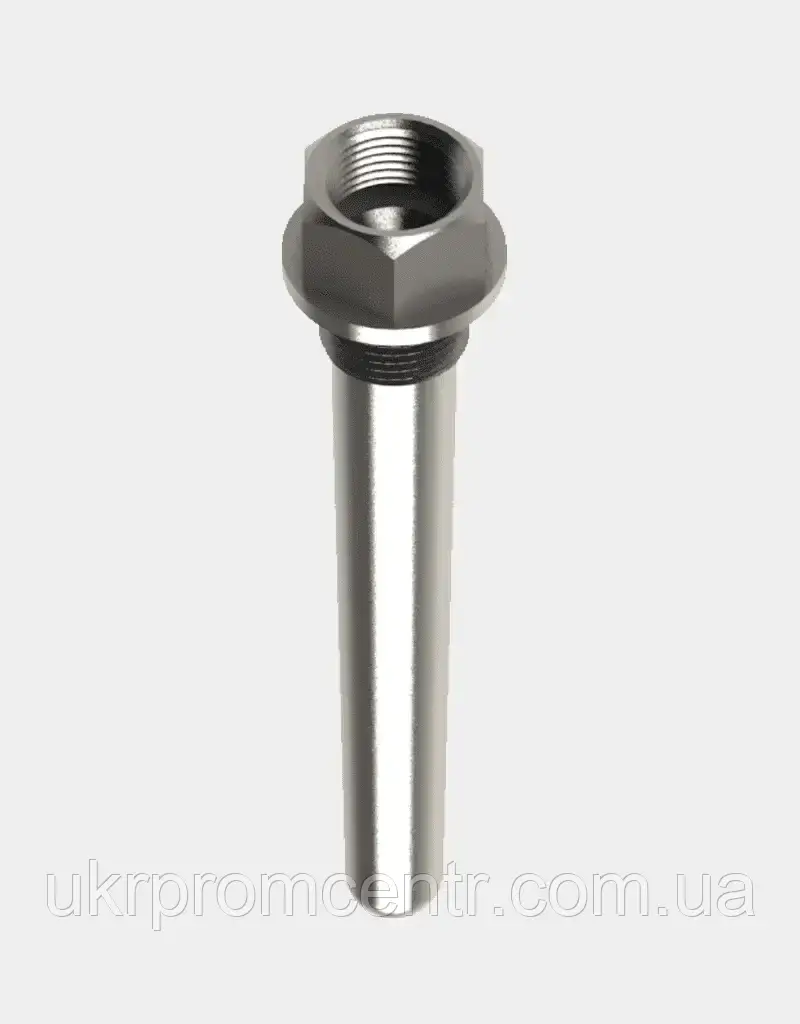

Гільзи захисні (монтажні, термометричні) ГЗ-001, ГЗ-002, ГЗ-003, ГЗ-004, ГЗ-101, ГЗ-102, ГЗ-103, ГЗ-104 (далі гільзи захисні ГЗ) призначені для монтажу термометрів опору, термоелектричних перетворювачів (термопари), термометрів скляних, біметалічних датчиків, манометрів. Гільзи захисні ГЗ захищають прилади, що монтуються, від механічного та хімічного впливу робочого середовища та підвищених динамічних навантажень.
Монтаж датчиків температури із застосуванням захисних гільз ГЗ дозволяє значно продовжити термін служби цих датчиків. Термометричні Гільзи можуть монтуватися в парові котли, трубопроводи, резервуари та інші об'єкти. Монтаж гільз виконується за допомогою різьбового (ГЗ-001, ДЗ-002, ДЗ-003, ДЗ-004) або зварного з'єднання (ГЗ-101, ГЗ-102, ГЗ-103, ГЗ-104).
Для зменшення теплової інерції гільзи можуть виготовлятися з переходом на менший діаметр у зоні монтажу робочої зони датчика температури або іншого приладу, що монтується в гільзу.
Гільзи захисні ГЗ можуть застосовуватися спільно з датчиками температури моделей 002, 003 та 101
Для замовлення уточнюйте характеристики:
D, мм | d, мм | M1 | C | Перехід | Виконання | Марка сталі | L, мм |
8 10 12 14 16 20 |
5, 6, 7, 8 |
М20х1,5 M27x2 M33x2 G1/2" 1/4NPT 1/2NPT 3/4NPT |
24 27 |
Є/Немає | Зварна/Точена |
12X25T 15X25T 10X23H18 |
10-1500 |
6, 7, 8 | |||||||
7, 8 | |||||||
8, 9 | |||||||
11, 12, 13 | |||||||
13 |
де D - зовнішній діаметр монтажної частини, мм
d - внутрішній діаметр монтажної частини, мм
L - довжина монтажної частини, мм
M1 - тип зовнішньої різьби або діаметр вварної частини
AISI 321 12Х18Н10Т 08Х18Н10Т жароміцна, стійка до корозії і жару сталь аустенітного класу. Володіє високою міцністю і довговічністю. Застосовується при температурі до 600 ° С, а в сильно агресивних середовищах до 350 ° С.
AISI 304 08Х18Н10 жароміцна, стійка до корозії сталь аустенітного класу. Застосовується при температурі до 400 ° С в середовищах середньої активності.
AISI 316L 03Х17Н14М3 стійка до корозії сталь аустенітного класу. Застосовується при температурі до 450 ° С в більшості агресивних середовищ.
AISI 316Ti 10Х17Н13М2Т стійка до корозії сталь аустенітного класу. Застосовується при температурі до 600 ° С в сильно агресивних середовищах.
AISI 430 12Х17 жароміцна, стійка до корозії сталь феритного класу. Застосовується при температурі до 400 ° С в слабо агресивних середовищах.
12Х1МФ жароміцна, стійка до тривалої дії високих температур сталь перлітного класу. Застосовується при температурі до 600 ° С.
- Ціна: від 890 ₴
