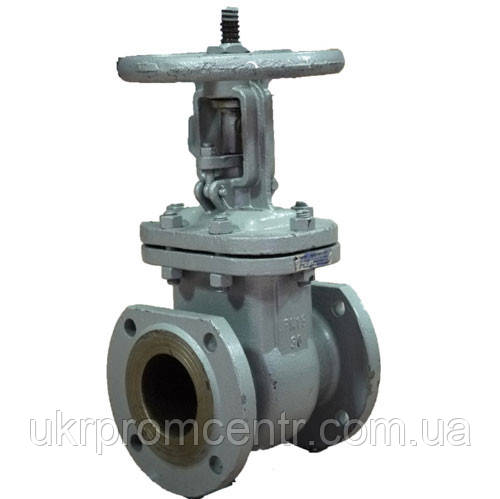

Засувки сталеві 30-с41нж призначені для встановлення як запірного пристрою на трубопроводах для транспортування води, пари, олив, нафти, рідких неагресивних нафтопродуктів, неагресивних рідких і газоподібних середовищ щодо яких матеріали, що застосовуються в засувках сталевих, корозійностійкі.
Приєднання до трубопроводу засувки сталеве 30с41нж — фланцове. Фланці корпусу за ГОСТ 12819-80 на Ру 1,6 МПа (16 кгс/см2). Відповідні фланці за ГОСТ 12820-80 і ГОСТ 12821-80 на Ру 1,6 МПа (16 кгс/см2). Приєднувальні розміри та розміри ущільнювальних поверхонь на засувках сталевих 30с41нж за ГОСТ 12815-80 вироблення 1 ряд 2.
Установлювальне положення засувки 30с41нж приводом (маховиком) вгору. Допускається відхилення від вертикалі до 90° в будь-який бік, у засувки сталеві 30с41нж.
Напрямок подавання робочого середовища в засувки сталеві 30с41нж — будь-яке.
Робоче положення затвора в засувці сталевий 30с41нж повністю відкрите або повністю закрито. Використання засувки 30с41нж як дроселювальний пристрій не допускається.
Будівельна довжина засувки 30 с41нж — за ГОСТ 3706-83.
Застібки для закриття сталевих 30с41 нж обертаються за годинниковою стрілкою.
Робоча температура навколишнього повітря для завишок сталевих 30с41нж кліматичного виконання I — не нижче ніж мінус 40 °C.
Пример записи задвижки 30с41нж кліматичного виконання I під час замовлення та в документації іншої продукції, у якій вона може бути застосована: "Засувка клинова з висувним шпинделем сталева Ду 50 Ру 16 таблична фігура 30с41нж кліматичного виконання I код ОК 374100
Основні деталі засувки сталевий 30с41нж (корпус, кришка, клин) виготовлені:
1) з вуглецевої сталі 35Л ГОСТ 977-88 у кліматичному виконанні I за ГОСТом 15150-69
2) шпиндель зі сталі 20X13 ГОСТ 5632-72 кліматичного виконання I
засувки сталеві 30с41нж належать до класу відновлюваних, ремонтованих виробів із нерегламентованою дисципліною відновлення і вимушеною тривалістю експлуатації
Встановлений середній термін експлуатації засувки 30с41нж — не менш ніж 5 років
Встановлений середній ресурс — не менш ніж 2000 циклів або 80 000 год
Напрацювання на відмову — не менш ніж 500 циклів або 12 000 год
Для забезпечення заданих показників надійності, гарантійного напрацювання необхідно керуватися вимогами, встановленими в інструкції з експлуатації задвижки
КОМПЛЕКТНІСТЬ
Засувка — 1 шт.
Паспорт — 1 шт. на партію
Найменування | Ду, мм. | L-стр. Довжина, мм. | Умовний тиск | Маса, кг |
Засувки сталеві 30с41нж | 50 | 180 | 1.6 МПа | 25 |
Засувки сталеві 30с41нж | 80 | 210 | 36 | |
Засувки сталеві 30с41нж | 100 | 230 | 48 | |
Засувки сталеві 30с41нж | 150 | 280 | 101 | |
Засувки сталеві 30с41нж | 200 | 330 | 143 |
Основні | |
---|---|
Умовний прохід | 50 мм |
Запірний орган | Клиновий |
Робоче середовище | Нафтопродукти |
Максимальний робочий тиск | 1.6 бар |
Матеріал корпусу | Сталь |
- Ціна: від 5 500 ₴
