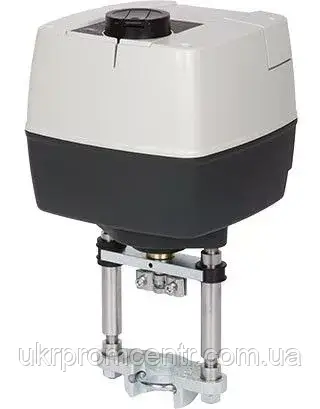

AMV 658SD/SU, Електроприводи для регулювальних клапанів

Редукторні електроприводи серії AME65...призначені для керування роботою регулювальних клапанів, в основному, типу VFM2, але також можуть використовуватись разом із такими регулювальними клапанами як VF2 та VF3 (DN100-150 мм), VL2 та VL3 (DN100 мм), VFS2 (DN65-100 мм), та у складі комбінованих регуляторів витрати типу AFQM (DN65-125 мм). Крім того, електроприводи серії AME65... можуть використовуватись для заміни електроприводів серій AME410, 413, 610, 613, 633 (які зняті з виробництва у 2013 році) для керування роботою регулювальних клапанів VFG2, VFG21, VFGS2, VFU2, VFG33. Для цього необхідно використовувати спеціальні монтажні адаптери – дивіться далі таблицю «Монтажні адаптери». Електроприводи типу AME65... можуть керуватися, як імпульсним сигналом, так і будь-яким типом аналогового сигналу, як то 0(2)...10 В або 0(4)...20 мА від електронних регуляторів. Серія редукторних електроприводів AME65...складається з наступних типів:

• AME655 – без функції безпеки;
• AME658SD – з функцією безпеки, опускає шток;
• AME658SU – з функцією безпеки, піднімає шток.

Особливості:

• Будь-який тип керуючого сигналу;
• Ручне механічне та/або електричне керування;
• Індикація крайніх положень штоку;
• Зовнішній діагностичний світлодіод та кнопка «RESET» (СКИНУТИ);
• Функціональний DIP-перемикач;
• Автоналаштування штоку;
• Змінна швидкість руху штоку;
• Вихідний аналоговий сигнал зворотнього зв’язку (клема Х);
• Автоматичне визначення аналогового керуючого сигналу;
• Тепловий захист та захист від перенавантаження;
• Точне та швидке регулювання.

Основні характеристики:

• Напруга живлення:
  • - 24 В змін. та постійного струму;
  • - 230 В змін. струму.
• Керуючий сигнал: як імпульсний, так і будь-який аналоговий;
• Зусилля закриття: 2000 Н;
• Хід штоку: 50 мм;
• Швидкість руху штоку (обирається): 2 с/мм або 6 с/мм;
• Максимальна температура регульованого середовища: 200 °C. Максимальна температура залежить від типу обраного клапана (від 150 до 300).
