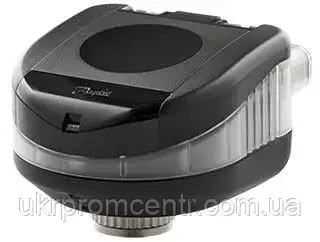

NovoCon S, M, Цифровий електропривод

NovoCon® S - це високоточний багатофункціональний привід з польовою шиною, спеціально розроблений для використання в поєднанні з незалежним від тиску регулюючим клапаном типу AB-QM з розмірами від DN 10 до 32. Витрата регулюється незалежним від тиску регулюючим клапаном AB-QM, щоб уникнути переливу та зниження ефективності котла та/або чилера. Привід з AB-QM використовується для керування подачею води до фанкойлів, охолодних балок, аспіраційних установок, невеликих підігрівачів, охолоджувачів, вентиляційних установок та інших кінцевих пристроїв для зонального керування, в яких регулюється нагрівання/охолодження води. середній. Завдяки своїй точності, віддаленій функціональності та функціям індикації витрати цей продукт спрощує процес введення в експлуатацію, полегшує технічне обслуговування, підвищує комфорт у приміщенні, збільшує економію енергії та забезпечує справедливий розподіл витрат на теплову/холодну енергію. Висока точність положення приводу разом із незалежною від тиску та лінійною характеристикою клапана AB-QM дозволяють використовувати NovoCon® S як індикатор витрати. Налаштування параметрів приводу та клапана здійснюється через польову шину. Управління здійснюється через польову шину або через аналогові входи NovoCon® S.

Типові сфери застосування:

• Випромінювальні стельові панелі, забезпечені 4 трубами (подача та обратка опалення та подача та обратка охолодження).
• Фанкойли з одиночними змійовиками, що живляться по 4 трубах (подача та обратка опалення та подача та обратка охолодження).

Загальні характеристики:

• Функції віддаленого введення в експлуатацію/попереднього налаштування/промивання;
• Витрата, випромінювання потужності та індикація енергії;
• Висока роздільна здатність та точність положення;
• Алгоритми керування енергоспоживанням;
• 4/2-трубні перемикачі;
• Програми введення/виводу;
• Світлодіодна панель, що відображає стан та аварійні сигнали;
• Для монтажу не потрібні інструменти;
• Термін служби без обслуговування;
• процес самопозиціонування;
• Малошумна робота;
• Вставні безгалогенні кабелі;
• Автоматична MAC-адресація для BACnet;
• Автоматичне визначення швидкості передачі;
• внутрішні звіти про тривоги для BACnet;
• сигнал блокування клапана;
• Виявлення обриву дроту аналогового керування та сигналу заземлення;
• Вибір BACnet MS/TP чи Modbus RTU в одному продукті;
• Захист від неправильного підключення на будь-якому дроті до 30 ст.

У поєднанні з приводом NovoCon® ChangeOver6 NovoCon® S пропонує унікальне рішення для управління клапаном AB-QM, так і 6-ходовим кульовим краном з електроприводом, що виконує функцію відведення між двома водяними контурами в 4-трубних системах перемикання. Ця функція відведення, в основному використовується для випромінюючих панелей, також дозволяє збільшити потужність охолодження та нагріву фанкойлу при тому ж компактному розмірі в порівнянні з моделлю з подвійним змійовиком, де контури нагріву та охолодження води мають власний змійовик. 6-ходовий відвідний клапан та привід працюють у поєднанні з клапаном AB-QM PIBCV та приводом шини NovoCon® S. AB-QM врівноважує потік, а привід шини NovoCon® S керує потоком. NovoCon® S також керує приводом 6-ходового відвідного клапана, який перемикається між обігрівом та охолодженням. Ця унікальна функціональність характеризується таким:

• До приводу NovoCon® S підключається лише одна польова шина та кабель живлення. Він живить як NovoCon S, так і управляє 6-портовим приводом. Крім того, є зворотний зв'язок від 6-портового приводу NovoCon® S.
• NovoCon® S автоматично визначає несправність шляхом порівняння сигналів керування та зворотного зв'язку 0-10 В, якщо 6-ходовий привід знаходиться в ручному режимі роботи, знятий з клапана або 6-ходовий клапан заблокований.
• NovoCon® S має дві попередні налаштування розрахункової швидкості потоку: одну для нагріву, а іншу для охолодження.
• NovoCon® S показує потужність та реєструє споживання енергії для нагрівання та охолодження на основі вимірювання температури подавального, подаючого та зворотного трубопроводу.
• У режимі обслуговування 6-ходовий привід може повністю закрити клапан і запобігти витоку, тим самим заощаджуючи на запірній арматурі.
• Логіка приводу NovoCon® S гарантує, що лише один привід у кожній парі (NovoCon® S та привід 6-ходового клапана) приводиться в дію. Це гарантує, що 2 приводи в парі ніколи не працюватимуть одночасно. Це знижує потребу в підсилювачах напруги у гірляндних ланцюгах.
• NovoCon® S визначає, чи від'єднаний 6-портовий кабель приводу. І тут ініціюється тривога.

NovoCon® M – це високоточний багатофункціональний привід польової шини, спеціально розроблений для використання у поєднанні з незалежним від тиску регулюючим клапаном типу AB-QM NovoCon® з розмірами від DN 40 до 100, який використовується у вентиляційних установках, чилерах та розподільчих станціях. . Висока точність положення приводу у поєднанні з незалежною від тиску та лінійною характеристикою клапана AB-QM дозволяє використовувати NovoCon® M як індикатор витрати. Налаштування параметрів приводу та клапана здійснюється через польову шину. Управління здійснюється через польову шину або через аналогові входи NovoCon® M.

Загальні характеристики:

• Функції віддаленого введення в експлуатацію/попереднього налаштування/промивання
• Витрата, випромінювання потужності та індикація енергії
• Висока роздільна здатність і точність положення
• Алгоритми керування енергоспоживанням
• Входи/виходи:
  • 3 входи опору (Pt1000, PT500, PT100, NTC 10k Тип 2 та 3)
  • 1 аналоговий вхід (0-10 В або 0/4-20 мА),
  • 1 аналоговий вихід (0-10 В)
• Світлодіодний індикатор стану та аварійних сигналів
• Для монтажу на клапан не потрібні інструменти
• Термін служби без обслуговування
• Малошумна робота
• Автоматична MAC-адресація для BACnet
• Автоматичне визначення швидкості передачі даних
• Внутрішні звіти про тривоги для BACnet
• Сигнал блокування клапана
• Вибір BACnet MS/TP або Modbus RTU на той же продукт
• Захист від неправильного підключення на будь-якому дроті до 30 В
