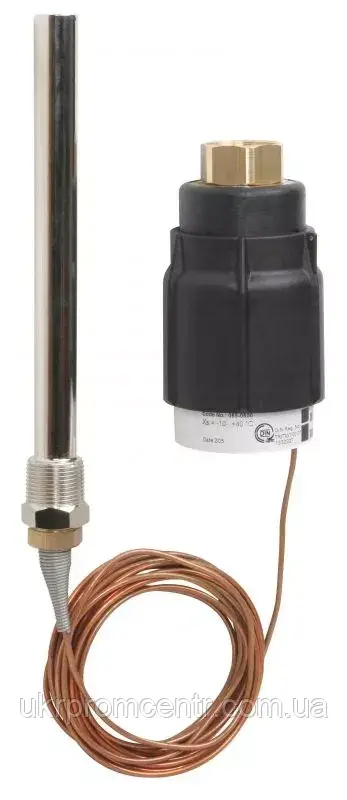

AVT, Термостатичні елементи

AVT – це автоматичний пропорційний регулятор температури прямої дії, який використовується в першу чергу в системах приготування гарячої води (ГВП):

• із баками акумуляторами;
• із системами заряджання баків ГВ;
• із швидкісними теплообмінниками (AVT з датчиком довжиною 255 мм).

AVT також може бути застосований в системах опалення та охолодження. Регулятор AVT складається із регулювального клапану VG2 або VGF2 та з одноіменного термостатичного елементу AVT з рукояткою для налаштування температури. Термостатичний елемент AVT в свою чергу складений з сильфону, капілярної трубки довжиною 5 м або 4 м, та термодатчику. Регулювальні клапани VG2, VGF2 та термостатичні елементи AVT поставляються окремо. Клапан регулятору AVT/VG(F)2 закривається тоді, коли температура зростає.

Основні характеристики:

• Номінальний діаметр, DN: 15 … 50 мм;
• Максимальна пропускна здатність, kvs: 0,4 … 25 м3/год;
• Номінальний тиск, РN: 25 бар;
• Діапазони налаштування AVT:
  •  −10…40 °C/20…70 °C/40…90 °C/60…110 °C та 10…45 °C/35…70 °C/60…100 °C/85…125 °C,
• Регульоване середовище: підготовлена вода/водний розчин гліколю до 30 %, температурою від 2 до 150 °С;
• З’єднання: VG2 – зовнішня різь (+ з’єднувальні фітинги); VGF2 – фланці;
• Відповідають вимогам Директиви 97/23/ЕС.

«Обладнання, що працює під тиском».
