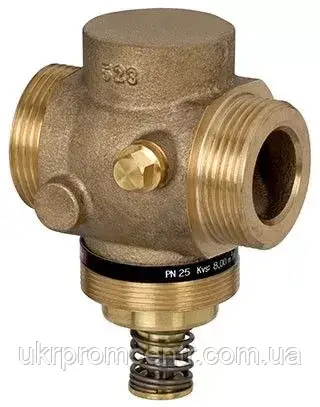

Термостатичний елемент AVT в поєднанні з нормально закритими клапанами VGU і VGUF є регулятором температури прямої дії, призначеним переважно для застосування в системах холодопостачання. Клапан регулятора відкривається, коли температура датчика перевищує встановлене значення. Установка регулятора можлива як на що подає, так і на зворотному трубопроводі.
- Номінальний діаметр DN 15 - 50 мм;
- Номінальний тиск PN 25 бар;
- Пропускна здатність kvs 4,0 - 25 м3 / год;
- Діапазони температурної настройки:
- 10 ... 40 ° С / 20 ... 70 ° С / 40 ... 90 ° 0С / 60 ... 110 ° С;
- Робоче середовище / Температура:
- підготовлена вода / водний розчин гліколю до 30%: 2 ... .150 ° С;
- З'єднання:
- VGU - зовнішня різьба (під зварювання;
- VGUF - фланцеве.
Основні характеристики:
Регулятор температури для системи холодопостачання з діапазоном температурної настройки t = -10 ... 40 ° С, з клапаном DN 15 мм, kvs 1,6 м3/год, PN 25 бар, tmax 150 °С, з приварними приєднувальними фітингами:
- 1х клапан VGU DN 15 мм кодовий № 065В0791,
- 1х термоелемент AVT, кодовий № 065-0596,
- 1х приварний фітинг, DN15 код № 003Н6908.
У комплект поставки термоелемента AVT входить латунна захисна гільза датчика. Різьбовій клапан регулятора температури VGU поставляється без приєднувальних фітингів, які слід замовляти додатково.
Тип | DN, мм | kvs m3/h | Тип приєднання | Діапазон налаштування °C |
Tmax °C |
VGU 2 | 16 mm | 4 m3/h | VGU (Н.З.) | - | 150 °C |
VGU 2 | 20 mm | 6,3 m3/h | VGU (Н.З.) | - | 150 °C |
VGU 2 | 25 mm | 8 m3/h | VGU (Н.З.) | - | 150 °C |
VGU | 32 mm | 12,5 m3/h | - | - | 150 °C |
VGU | 40 mm | 16 m3/h | - | - | 150 °C |
VGU | 50 mm | 20 m3/h | - | - | 150 °C |
Основні атрибути | |
---|---|
Виробник | Danfoss |
Країна виробник | Данія |
- Ціна: від 22 540 ₴
