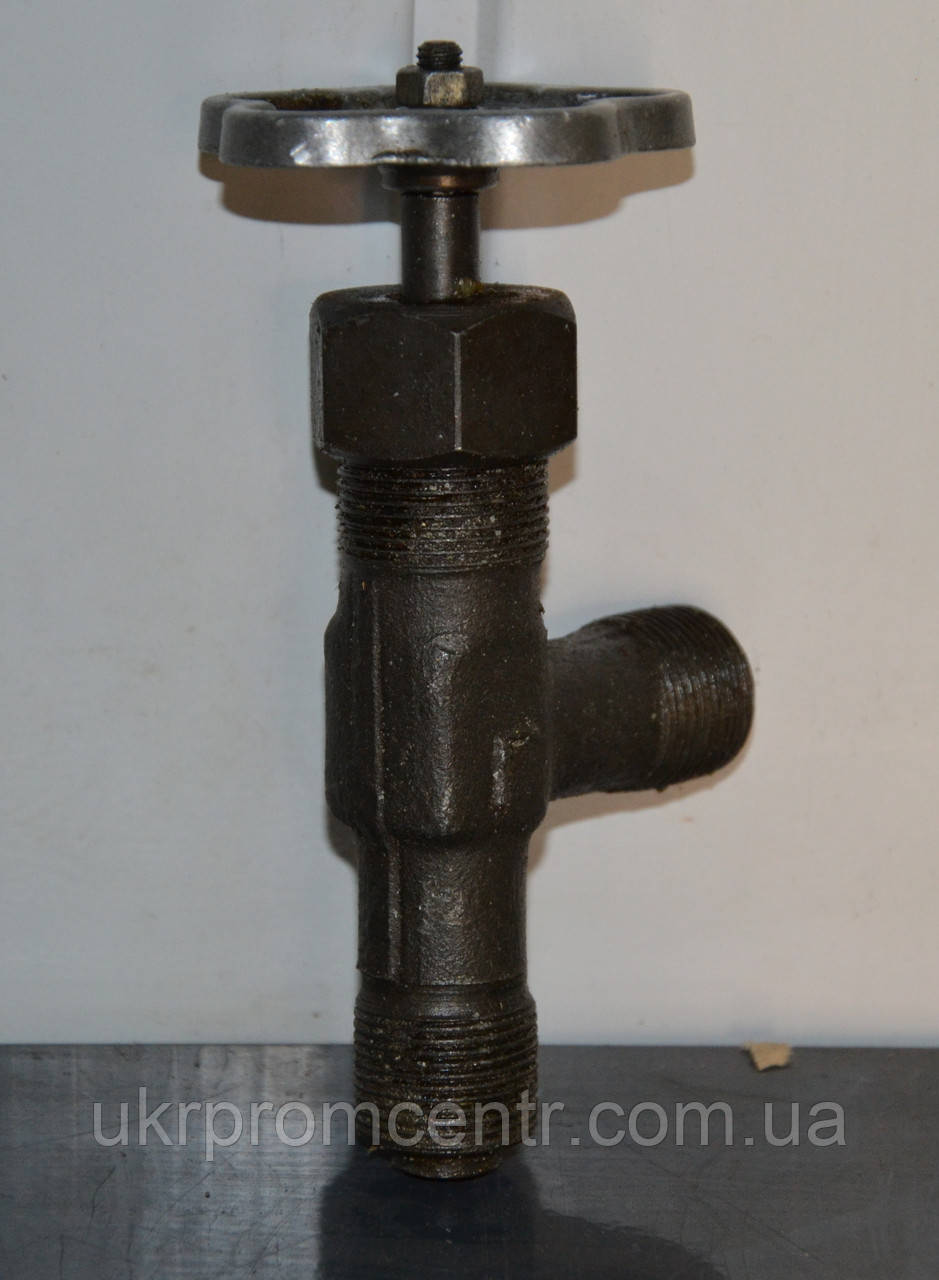

Вентиль запірний кутовий сапковий 15с13бк, 15с13бк1

Вентиль запірний кутовий сапковий 15с13бк, 15с13бк1

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 200 грн

  • Під замовлення
  • Оптом і в роздріб
clockВідправка з 14 листопада 2024
+380 (97) 992-08-79
Лілія
  • +380 (95) 617-28-80

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Вентиль запірний кутовий сапковий 15с13бк, 15с13бк1
Вентиль запірний кутовий сапковий 15с13бк, 15с13бк1
Ціну уточнюйте
Під замовлення
+380 (97) 992-08-79
Лілія
  • +380 (95) 617-28-80
Опис
Характеристики
Інформація для замовлення

Застосовуються на трубопроводах для води та пара робочою температурою 225 (300) °C, а також для холодильних установок для рідкого та газоподібного аміаку робочою температурою від -70 до +150 °C (15с11бк) і від -40 по +150 °C (15с11бк1)



Вентиль запірний сапковий 15с13бк — запірний; 15с13бк1 — запірно-регулювальний

Ру 25
Рпр 38
Рр за t ≤150 °C 25

Тип, основні розміри (крім Н) і технічні вимоги щодо ГОСТ 10094-62, приєднувальні кінці  сапкові

Ущільнення шпинделя — сальникове. Підтягування сальника — накидною гайкою

Робоче середовище подається під золотник

Герметичність затвора за класом A ГОСТ 9544-2005

Вентиль встановлюють на трубопроводі в будь-якому робочому положенні

Матеріал основних деталей

  15c13бк 15c13бк1
Корпус, кришка Сталь 20
Золотник, шпиндель Сталь 20X13
Сальник Сталь 20Х13 12Х18Н9Т
Накидна гайка Сталь 20
Маховик Ківкий чавун
Набивка Фторопласт, азбестовий шнур

Вентиль запорный угловой цапковый 15с13бк, 15с13бк1. Чертёж.

ОСНОВНІ ГАБАВІТНІ, ПРИСООДИНКІ РОЗМІРИ (мм) І ВЕС (кг)***

Умовний прохід Dy L L1 dp d d1 l f f1 H S D0 Вага
6 32 34 М20х1,5 10 10 12 4 6 86 30 65 0,4
10 48 50 М24х1,5 14 14 15 4 6 99 36 65 0,7



***Вентили запірні кутові сапкові 15с13бк, 15с13бк1 можуть виготовлятися на замовлення з умовним проходом Dy 15, 20, 25, 32, 40, 50

Вентиль може виготовлятися муфтовим.

Основні
Максимальний робочий тиск25 бар
Матеріал корпусуЧавун
Умовний прохід6 мм
Максимальна робоча температура300 град.
Напрямок потоку у вентиліКутове
