Конденсатовідвідник призначений для автоматичного відведення конденсату, який не бере участь у робочому та технологічному процесі

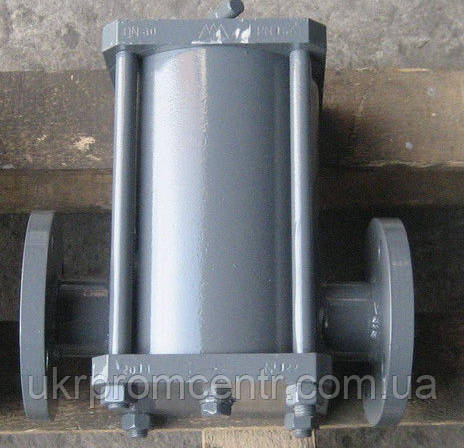

45с99нж — це клапан із механічним закривом (поплавцем) принцип дії якого ґрунтується на різності придільних ваг конденсату та пари
Клапан (45с99нж) складається зверхньої частини корпусу, ущільнення корпусу, нижньої частини корпусу, регулювального клапана, дренажного корка, поплавцевого механізму з опорним гвинтом, золотника зі штифтом, поплавка з виделкою. У разі збільшення рівня конденсату в конденсатовідвіднику, поплавець переміщається вгору та відкриває випускний отвір. Відбувається випуск конденсату із системи, потім рівень конденсату падає й поплавець опускається вниз, перековуючи випускний отвір, що запобігає витіканню робочого середовища
Технічні характеристики
Найменування параметрів |
Показник |
|||||||
Прохід умовний, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
Тиск умовний PN, |
1,6 (16) |
|||||||
Температура робочого середовища, °C |
до 300 |
|||||||
Температура довкілля, °С |
до +50 |
|||||||
Допустимий перепад тиску, МПа (кгс/см2) |
0,01-1,3 (0,1-13) |
|||||||
Поперечний переріз керівного механізму, No |
III |
VI |
||||||
Послову пропускну здатність, кг/год |
1500 |
3000 |
||||||
Робоче середовище |
Перегріта пара, насичена пара, стиснене повітря, стиснений газ. |
|||||||
Маса, (кг) |
11,0 |
11,5 |
12,0 |
17,5 |
18,5 |
20,0 |
22,0 |
|
Основні | |
---|---|
Вага | 11 кг |
Тип конденсатовідвідника | Клапанний |
Максимальний робочий тиск | 16 бар |
Матеріал корпусу | Сталь |
Умовний прохід | 15 мм |
Принцип дії конденсатовідвідника | Поплавковий |
