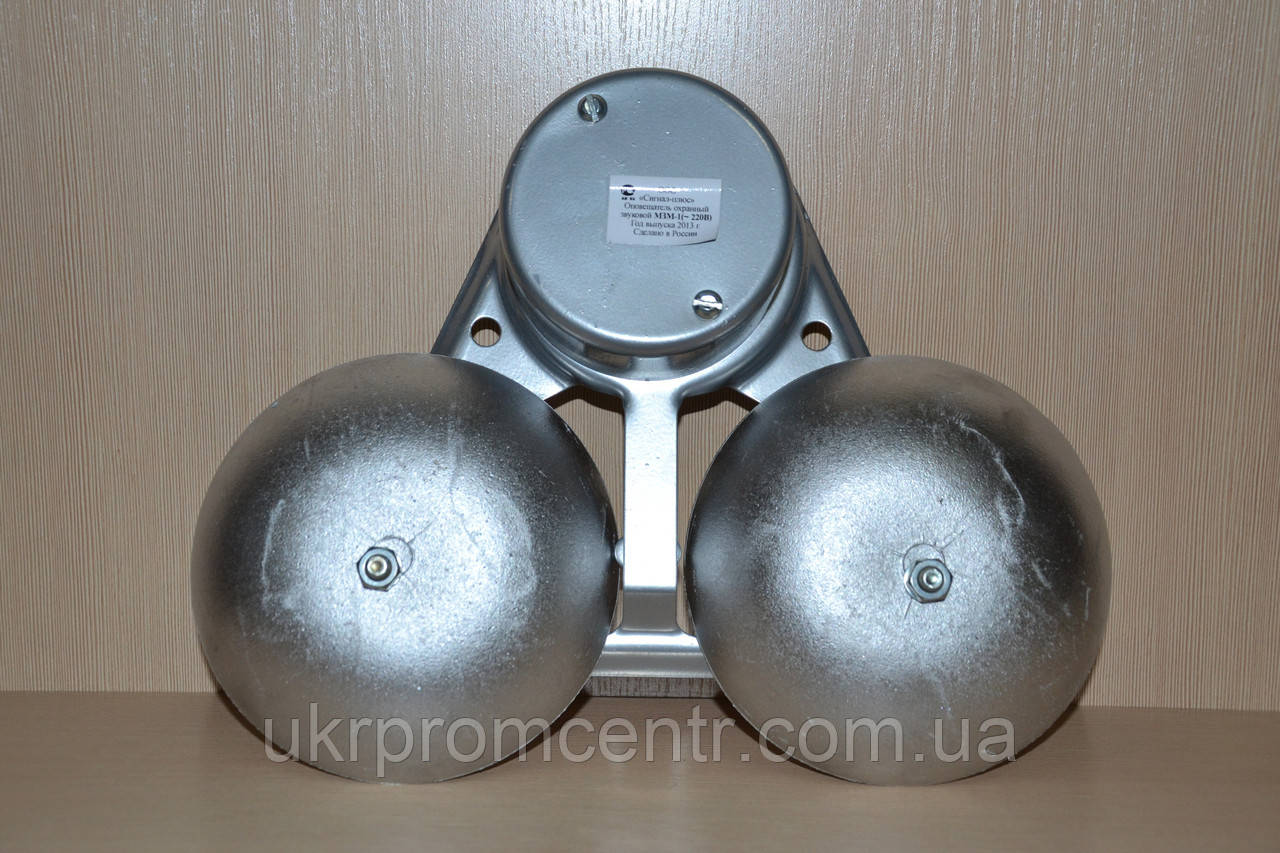

Дзвінок гучного бою МЗМ-1 постійний струм, 220В

Оповіщувач охоронний звуковий МЗМ-1, призначений для подачі потужних звукових сигналів, що відрізняються від виробничих шумів. Оповіщувач МЗМ-1 переважно використовується в системі охоронної сигналізації адміністративних, промислових, сільськогосподарських, торгових об'єктів і особистого майна громадян: квартир, гаражів, садових ділянок і т. п. Оповіщувач МЗМ-1 забезпечує хорошу чутність на великих відкритих майданчиках.

Оповіщувач МЗМ-1 виготовляється в таких напругах: 380, 220, 127, 110, 36, 24, 12 вольт.

Технічні характеристики Оповещателя МЗМ-1:

• Споживана потужність, ВА, не більше - 100
• Сила звуку , дба, не менше - 95
• Рід струму змінний, Гц - 50
• Маса , кг, не більше - 1,6
• Клас захисту від ураження електричним струмом - 1
• Ступінь захисту IP21
• Кліматичне виконання - УХЛ-1
• Режим роботи оповещателя - повторно-короткочасний.
• Тривалість безперервної роботи становить не більше 1 хв., пауза – 1 хв.
• Пристрій і принцип роботи Оповещателя МЗМ-1 :

Оповіщувач являє собою електромагнітний механізм, поміщений в корпус, що захищає від забруднення.

Основні частини Оповещателя МЗМ-1 є :

1. 1. Підстава
2. 2. Два дзвони
3. 3. Кришка
4. 4. Котушка з магнітопроводом
5. 5. Магнітна планка п/коромисло
6. 6. Ударник
7. 7. Діод
8. 8. Поворотна пружина
9. 9. Монтажні отвори
10. 10. Ущільнювальне кільце для підведення проводів живлення
11. 11. Клемна колодка
12. 12. Контакт заземлення

A,B - контакти для підключення живлення

Коливальний рух п/коромисла і пов'язаного з ним ударника проводиться під дію електромагніту, що живиться змінним струмом. Поворотна пружина служить для повернення п/коромисла з ударником у вихідне положення.

Габаритні і настановні розміри Оповещателя МЗМ-1:
