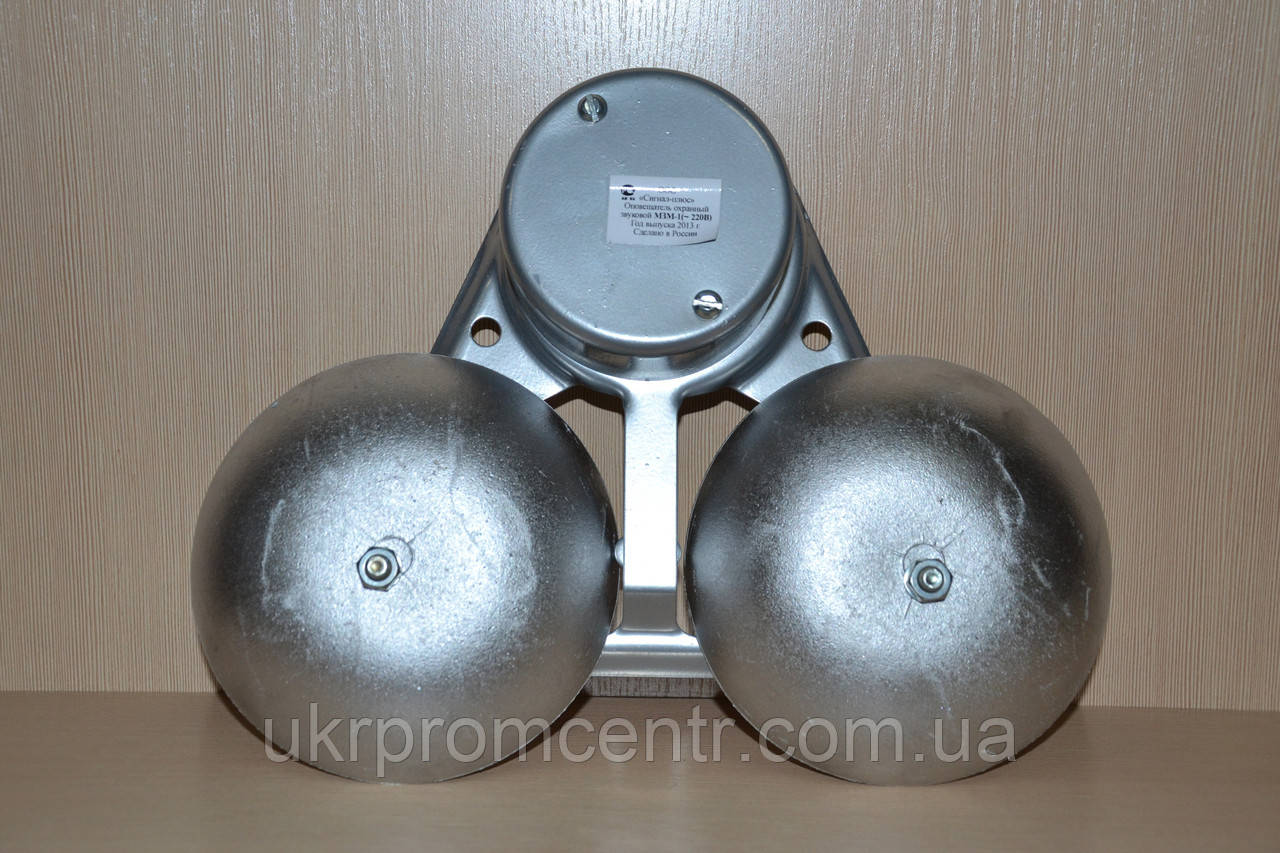

Дзвінок гучного бою МЗМ-1 (380В змінний струм)

Оповіщувач охоронний звуковий МЗМ-1, призначений для подавання потужних звукових сигналів, що відрізняються від виробничих шумів. Оповіщувач МЗМ-1 переважно використовується в системі охоронної сигналізації адміністративних, промислових, сільськогосподарських, торгових об'єктів і особистого майна громадян: квартир, гаражів, садових ділянок тощо. Оповіщувач МЗМ-1  забезпечує гарну чутність на великих відкритих майданчиках.

Оповіщувач МЗМ-1 виготовляється  в таких напругах: 380, 220, 127, 110, 36, 24, 12 вольтів.

Технічні характеристики сповіщувача МЗМ-1:

• Споживана потужність, ВА, не більш ніж 100
• Сила звуку, дБл, не менш ніж — 95
• Род струму змінний, Гц — 50
• Маса, кг, не більш ніж 1,6
• Клас захисту від ураження електричним струмом — 1
• Ступінь захисту — IP21
• Кліматичне виготовлення — УХЛ-1
• Режим роботи сповіщувача — повторно-кратковремний.
• Тривалість безперервної роботи становить не більш ніж 1 хв, пауза — 1 хв.
• Пристрій і принцип роботи Оповіщача МЗМ-1:

Оповіщувач являє собою електромагнітний механізм, поміщений у корпус, що захищає від забруднення.

Основні частини Оповіщача МЗМ-1 є:

1. 1. Основа
2. 2. Два дзвони
3. 3. Кришка
4. 4. Котушка з магнітопроводом
5. 5. Магнітна планка п/коромисло
6. 6. Ударник
7. 7. Діод
8. 8. Поворотна пружина
9. 9. Монтажні отвори
10. 10. Ущільне кільце для підведення дротів живлення
11. 11. Клемна колодка
12. 12. Контакт уземлення

A,B  - контакти для під'єднання живлення

Колисальний рух п/коромисла та пов'язаного з ним ударника відбувається під дією електромагнітного, що живиться змінним струмом. Поворотна пружина  слугує для повернення п/коромислу з ударником у вихідне положення.

Габаритні та установлювальні розміри Оповіщата  МЗМ-1:
