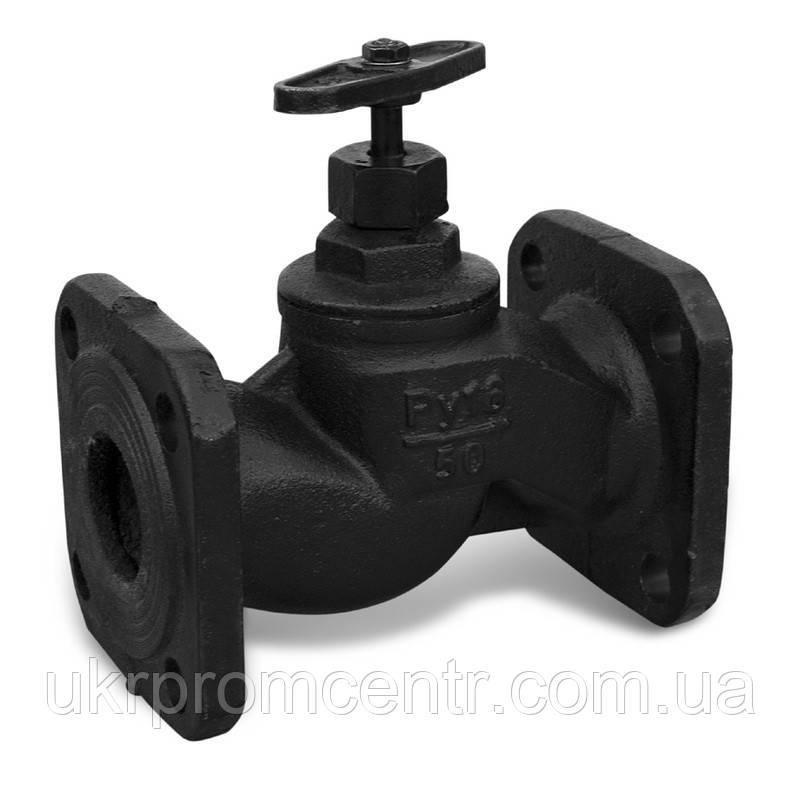

Вентиль (клапан) чавунний 15 кч19п (15кч34П, 15ч9п)
1 000 ₴
- В наявності
- Оптом і в роздріб
- +380 (95) 617-28-80
Клапан запірний чавунний фланцевий 15 кч19п (15кч34п) застосовується на трубопроводах для періодичного увімкнення або вимкнення частини трубопроводу.
Пристрій і робота клапанів запірних чавунних фланцевих 15кч34п(15ч9п, 15кч19п)
Робота клапана запірного чавунного фланцевого 15 кч19п (33п): обертанням маховика забезпечується поступальний рух шпинделя, який, переміщаючись, підіймає або опускає золотушник, забезпечуючи у такий спосіб повне перекриття або відкривання проходного отвору в сідлі корпусу.
Монтажні та приєднувальні розміри клапанів запірних чавунних фланцевих 15 кч19п (15 кч 34п, 15 ч9п)
|
DY |
L |
b |
H |
H1 |
Do |
D2 |
D1 |
D |
n |
d |
|
25 |
120 |
14 |
201 |
143 |
80 |
68 |
85 |
90 |
4 |
14 |
|
32 |
140 |
15 |
213 |
145 |
78 |
100 |
105 |
18 |
||
|
40 |
170 |
15 |
253 |
180 |
120 |
88 |
110 |
110 |
||
|
50 |
200 |
17 |
265 |
185 |
102 |
125 |
125 |
Основні технічні дані та характеристики клапанів запірних чавунних фланцевих 15 кч34п (15ч9п)
|
Найменування параметрів |
Показники |
|||
|
Номінальний діаметр DN,(Ду) мм |
25 |
32 |
40 |
50 |
|
Тиск номінальний не більш ніж МПа (кг/см2) |
1.6 (16) |
|||
|
Температура робочого середовища, t o С |
225 |
|||
|
Маса кг, не більш ніж |
2,1 |
3,2 |
4,4 |
6,4 |
|
Робоче середовище |
Вода, пара |
|||
|
Герметичність затвора ГОСТ9544-93 |
за класом С |
|||
Матеріали основних деталей вентиля чавунного фланцевого 15 ч9п (15ч19п, 15ч34п)
|
№ |
Найменування деталей |
Матеріал |
Хімічний склад, масова частка елементів в % |
|||||||
|
Fe |
C |
Si |
Mn |
P |
S |
Ni |
Cr |
|||
|
1. |
Корпус |
Чавун |
основа |
3,3 |
1,4 |
0,7- |
0.2 |
0.15 |
||
|
3. |
Золотник |
Сталь 10 кп |
основа |
0.05 |
0.35 |
0.035 |
0.04 |
0.25 |
0.15 |
|
|
7. |
Кільце ущільнювальне |
Фторопласт Ф-4 |
||||||||
|
10. |
Прокладка |
Пароніт ПОН-Б |
||||||||
Установне положення клапана запірного чавунного фланцевого 15 кч19п (15ч9п) на трубопроводі — будь-який
