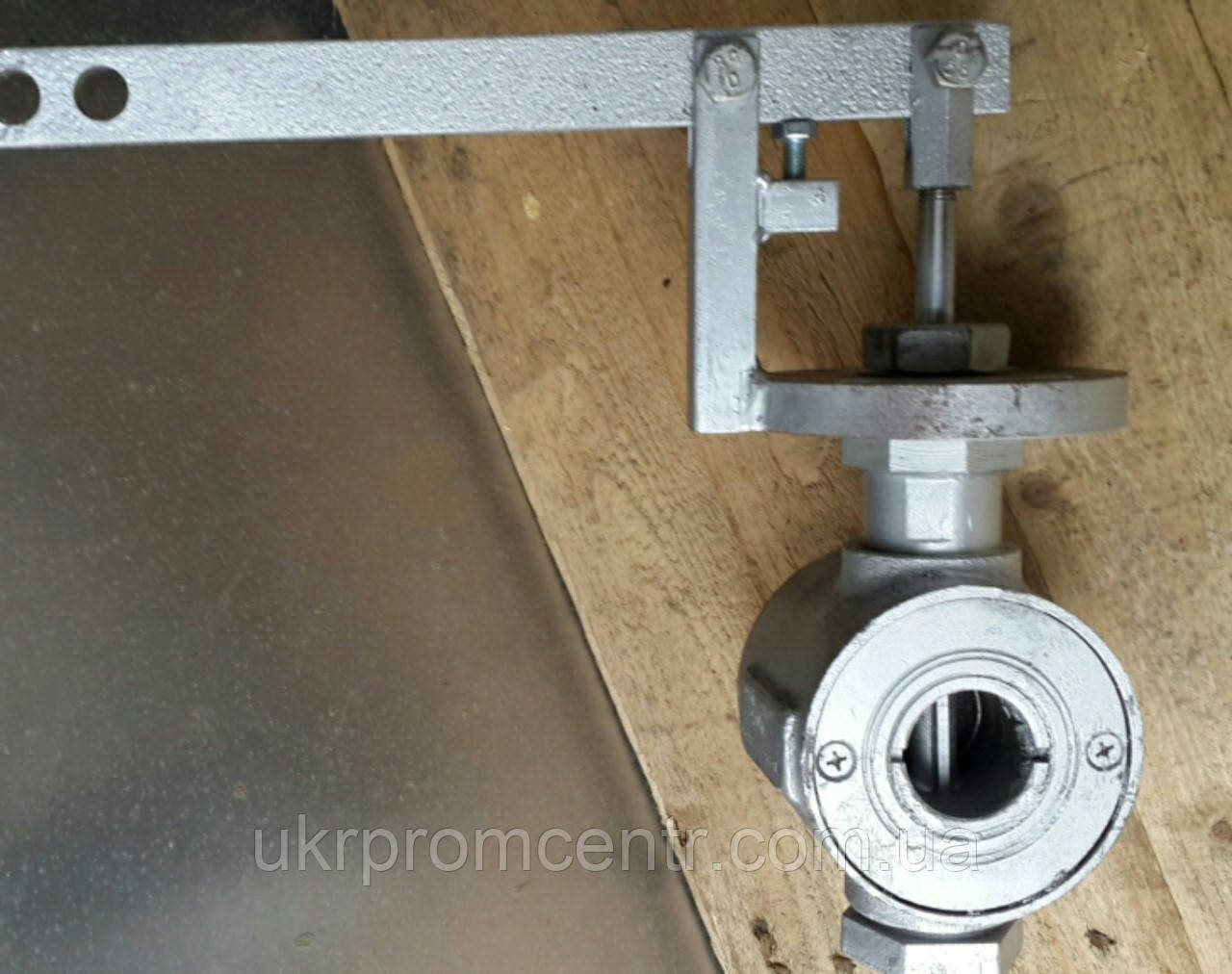

КРП-50М (КРП-50) Ду80 Клапан живлення котлів
від 9 000 ₴
- В наявності
- +380 (95) 617-28-80
Клапан живлення котла КРП-50М призначені для автоматичного живлення і підтримки заданого рівня води у верхньому барабані котла малої продуктивності, а також в інших аналогічних системах
КРП-50М складається з корпусу, вузла затвора, сальникового вузла та механізму управління. КРП-50М має безфланцевый корпус, кріплення його на трубопроводі здійснюється за допомогою фланців по ГОСТ 12820-80 і шпильок згідно з ГОСТ 22042-76
Принцип дії клапана основан на изменении площади сечения проходного отверстия, соответственно, и расхода воды, поступающей через клапан в котел, в зависимости от перемещения золотника
При снижении уровня воды в барабане котла, исполнительный механизм передает импульс на рычаг. Рычаг поворачивается на валике и передает движение через шток затвору
Выпускаемые модели:
Клапан КРП-50М-50 ТУ 25-02.160435-85 для ДУ 50
Клапан КРП-50М-80 ТУ 25-02.160435-85 для ДУ 80
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
|
Регулююча середа - неагрессивна к матеріалам клапана |
|
|
Діаметр условного прохода, Ду, мм |
50 и 80 |
|
Величина условного тиску середовища, МПа: |
1.6 |
|
Температура регульованого середовища, °С: |
від 5 до 180 |
|
Умовна пропускна здатність Kv, м3/годину (±10%): |
|
|
Ду50 |
до 25 |
|
Ду80 |
до 60 |
|
Пропускна здатність при перепаді тиску 0.16 МПа регульована, м3/годину (±20%): |
|
|
Ду50 |
до 30 |
|
Ду80 |
до 72 |
|
Хід затвора, регульований, мм: |
17±0,5 |
|
Відносна протікання клапана, не більше, % від Кv |
0.4 |
|
Габарити, мм |
|
|
Ду50 |
105 x 314 x 426 |
|
Ду80 |
133 x 344 x 439 |
|
Маса, кг |
|
|
Ду50 |
6 |
|
Ду80 |
9 |
| Основні атрибути | |
|---|---|
| Максимальний робочий тиск | 16 бар |
| Вага | 6 кг |
| Максимальна робоча температура | 180 град. |
- Ціна: від 9 000 ₴
