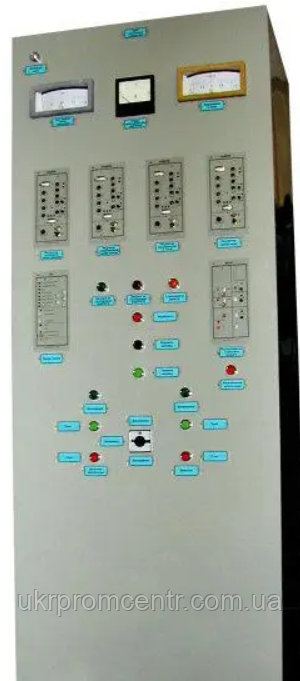

Щит керування промисловим котлом середньої потужності ЩВК

Щит призначений для автоматичного регулювання, технологічного контролю, захисту, сигналізації та дистанційного керування промислових парових і водогрійних котлів (ДКВР, ДЕ, ДЕВ, КВ — ГМ, ТВГ, ВК та ін.).
Рекомендується застосовувати щит керування ЩВК замість усіх наявних щитів Щ-ДКВР-3, ЩК-2, Щ-ДЕ та їм подібних.
Щит випускається у двох модифікаціях:

• ЩВК-1 для парових котлів;

• ЩВК-2 для водогрійних котлів.

1. ОСНОВНІ ТЕХНІЧНІ ДАНІ

1.1 Щит виконує такі функції:

1.1 Автоматичне регулювання:

Для парового котла:

• подавання палива в пальник, залежно від тиску пари на виході котла;

• подавання повітря в пальник, залежно від тиску палива та повітря після регулювальних органів;

• подавання води в барабан котла, залежно від рівня води в барабані котла;

• тяги в топці котла, залежно від розрідження в топці котла.

Для водогрійного котла:

• подавання палива в пальник, залежно від температури води на виході котла;

• подавання повітря в пальник, залежно від тиску палива та повітря після регулювальних органів;

• тяги в топці котла, залежно від розрідження в топці котла.

1.1 Автоматичний аварійний захист:

Для парового котла:

• у разі падіння або підвищення тиску палива до пальника;

• у разі згасання факела пальника;

• у разі зниження або підвищення рівня води в барабані котла;

• у разі падіння тиску повітря перед пальником;

• у разі падіння розрідження в топці котла;

• у разі підвищення тиску пари на виході котла.

Для водогрійного котла:

• у разі падіння або підвищення тиску палива до пальника;

• у разі згасання факела пальника;

• у разі зниження або підвищення тиску води на виході котла;

• у разі падіння тиску повітря перед пальником;

• у разі падіння розрідження в топці котла;

• у разі підвищення температури води на виході котла;

• у разі зниження витрати води через кошеня.

1.1.3 Дистанційний технологічний контроль:

• розрідження в топці котла;

• тиск повітря за вентилятором;

• температура відхідних газів по димовідвідному тракту;

• температура води на вході в кошеня (водогрійний котел);

• наявність полум’я й час розпалювання запальника;

• збій розпалювання запальника;

• наявність факела та час розпалювання пальника;

• збій розпалювання пальника.

1.1.4 Дистанційний технологічний контроль і реєстрація:

Для парового котла:

• витрата, тиск пари на виході котла;

• рівень води в барабані котла.

Для водогрійного котла:

• витрата води через кошеня;

• температура води на виході з котла.

1.1.5 Світлова та звукова сигналізація:

• відхилення контрольованих параметрів за встановлені межі;

• стан котла.

1.1.6 Дистанційне керування:

• клапанами подавання палива до котла;

• механізмом регулювання подавання палива до котла;

• механізмом регулювання подавання повітря до котла;

• механізмом регулювання розрідження в топці котла;

• з увімкненням і вимкненням блокування пуску електродвигунів димососа та дутьового вентилятора;

• автоматичним запалюванням запальника;

• напівавтоматичним розпалом пальника;

• автоматичним зупиненням котла.

1.2 Електроживлення щита здійснюється напругою, В — 220
частотою, Гц — 50
1.3 Споживана потужність, В·А, не більш ніж — 300
1.4 Габаритні розміри, мм, не більш ніж — 2200 х 800 х 600
1.5 Маса щита, кг, не більш ніж — 200

Примітки:

1. Підприємство виконує прив’язування щита до конкретного типу котла.

2. Підприємство виготовляє щит за технічною документацією замовника.

3. Підприємство здійснює комплектацію щита датчиками та виконавчими механізмами
