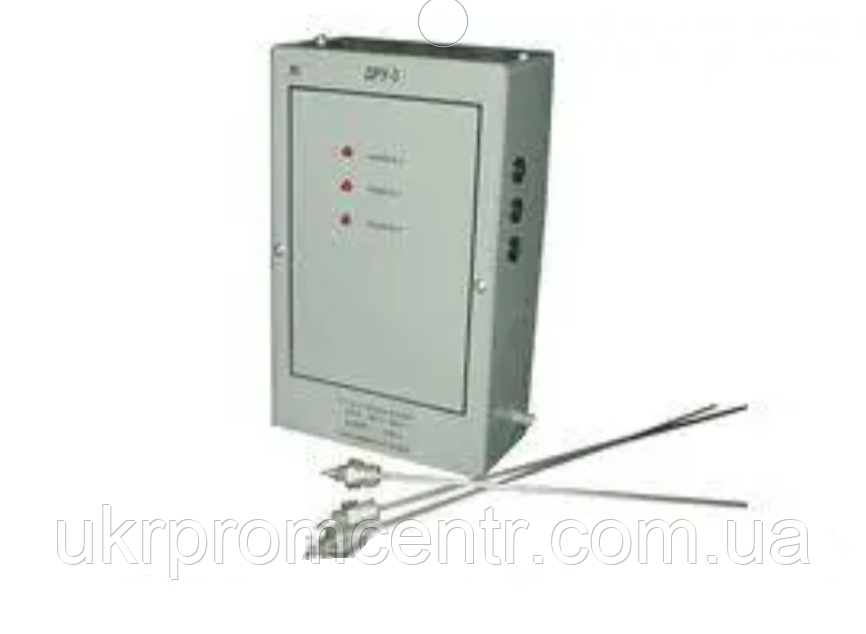

Регулятор рівня рідини ДРУ-3 (аналог РОС 301)

Регулятор призначений для контролю трьох рівнів електропровідних рідин у різних резервуарах. Регулятор містить блок керування й три датчики. Контрольована рідина — неагресивна. Температура рідини — не більш ніж 250 °C; тиск — не більш ніж 2,5 МПа. Регулятор є аналогом датчика-реле рівня РОС 301.

1. ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
1.1 Електроживлення регулятора здійснюється від мережі змінного струму напругою (220 +22/-22) В і частотою (50 ±1) Гц.
1.2 Споживана потужність, В·А, не більш ніж 12
1.3 Напруга змінного струму на електродах датчиків, В, не більш ніж 6
1.4 Навантаження на контактах вихідного реле: струм від 0,5 до 2,5 А, частотою 50, 60 Гц; напруга від 12 до 250 В.
1.5 Верхнє значення опору спрацьовування (у разі опору рідини між електродом і корпусом резервуара, при якому відбувається спрацьовування вихідного реле) — 5000 або 700 Ом.
1.6 Габаритні розміри регулятора, мм, не більш ніж:

• блока керування ДРУ 3.01 — 185 х 145 х 70

• датчика ДРУ 3.02 — 28 х 24 х 500
  Зокрема, довжина заглибної частини (електрода) датчика, мм, не більш ніж:

• у разі горизонтального монтажу — 100

• у разі вертикального монтажу — 460
  1.7 Маса регулятора, кг, не більш ніж 3,95

• зокрема блока керування ДРУ 3.01 — 2,0

• трьох датчиків ДРУ 3.02 — 1,95

Примітка: За потреби споживач може зменшувати або збільшувати довжину електрода до необхідної за умовами роботи, але не більш ніж 8 м.
