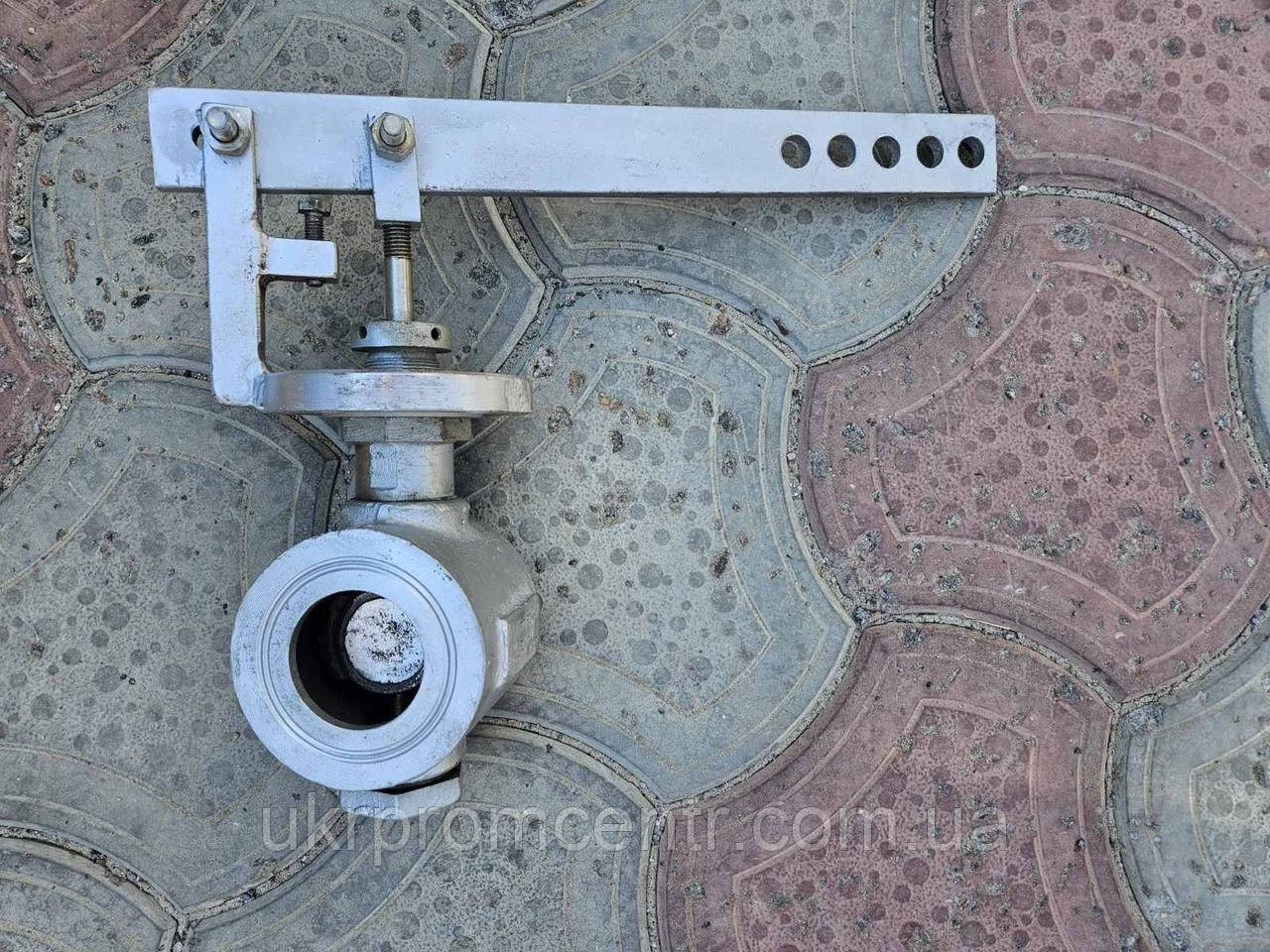

Клапан живлення котлів КРП-50М (КРП-50) Ду50
від 11 500 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- +380 (95) 617-28-80
Клапана живлення котла КРП-50М призначені для автоматичного живлення та підтримки заданого рівня води у верхньому барабані котла малої продуктивності, а також в інших аналогічних системах
КРП-50М складається з корпусу, вузла затвора, сальникового вузла та механізму керування. КРП-50М має безфланцовий корпус, кріплення його на трубопроводі відбувається за допомогою фланців за ГОСТ 12820-80 і шпильок за ГОСТ 22042-76
Принцип дії клапана ґрунтується на зміні площі перерізу проходного отвору, відповідно, і витрата води, що надходить через клапан у котел, залежно від переміщення золотушника
У разі зниження рівня води в барабані котла, виконавчий механізм передає імпульс на важіль. Важіль повертається на валиці та передає рух через шток затвору
Випускаються моделі:
Клапан КРП-50М-50 ТУ 25-02.160435-85 для ДУ 50
Клапан КРП-50М-80 ТУ 25-02.160435-85 для ДК 80
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
|
Регульоване середовище — неагресивна до матеріалів клапана |
|
|
Діаметр умовного проходу, Ду, мм |
50 и 80 |
|
Величина умовного тиску середовища, МПа: |
1.6 |
|
Температура регульованого середовища, °C: |
от 5 до 180 |
|
Послову пропускну здатність Kv, м3/год (±10%): |
|
|
Ду50 |
до 25 |
|
Ду80 |
до 60 |
|
Пропускна здатність у разі перепаду тиску 0.16 МПа регульована, м3/час (±20%): |
|
|
Ду50 |
до 30 |
|
Ду80 |
до 72 |
|
Хід затвора, регульований, мм: |
17±0,5 |
|
Відносне протікання клапана, не більш ніж, % від Кv |
0.4 |
|
Габарити, мм |
|
|
Ду50 |
105 x 314 x 426 |
|
Ду80 |
133 x 344 x 439 |
|
Маса, кг |
|
|
Ду50 |
6 |
|
Ду80 |
9 |
| Основні атрибути | |
|---|---|
| Максимальний робочий тиск | 16 бар |
| Вага | 6 кг |
| Максимальна робоча температура | 180 град. |
- Ціна: від 11 500 ₴
